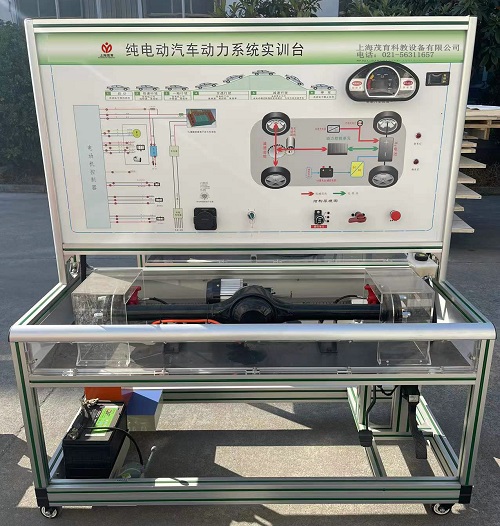

MYXNQ-94B純電動汽車動力係統實訓台

純電動汽車動力係統實訓台-采用真實的純電動汽車驅動係統實物為基礎，可真實展示純電動汽車驅動係統的組成結構和工作過程。
二、功能特點：
1、真實可運行的純電動汽車驅動係統，充分展示純電動汽車驅動係統的組成結構和工作過程。
2、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有褪色的UV平板噴繪的彩色電路原理圖。
3、實訓台麵板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控係統故障指示燈等參數變化。
4、實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台配備有電子油門控製裝置，可方便對純電動汽車驅動係統進行加減速。
6、實訓台配備有電源總開關、轉動部件防護罩等安裝保護裝置。
7、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
三、技術參數：
1、工作電源：HV磷酸鐵鋰離子動力電池組
2、工作溫度：-40℃～+50℃
3、外形尺寸：1500×700×1700(長×寬×高)
4、移動腳輪：100*60mm
四、純電動汽車動力係統實訓台-基本配置(每台)：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1500*900mm	套	1
2	組合儀表	電動汽車	個	1
3	點火開關	配套	套	1
4	主動均衡電池管理係統	ABM-BMU主動均衡電池管理係統	套	1
5	電機控製器	與電機配套	套	1
6	車載充電器與充電接口	與電池配套	套	1
7	DC-DC轉換器	24V轉12V	套	1
8	HV磷酸鐵鋰離子動力電池組	24V20AH	套	1
9	無刷直流電機驅動係統	24V500W	套	1
10	半軸刹車係統	電動車	套	1
11	檔位開關	電動車	套	1
12	油門控製裝置	電動車	套	1
13	直流接觸器	DZ47	套	1
14	電源總開關	配套	套	1
15	移動台架	1500×700×1700(帶自鎖腳輪裝置)	台	1
16	保險絲盒	配套	套	1
17	保修卡/合格證	配套	套	1
18	教師手冊	配套	套	1
19	故障模擬與排除裝置	红桃视频app	套	1

---
