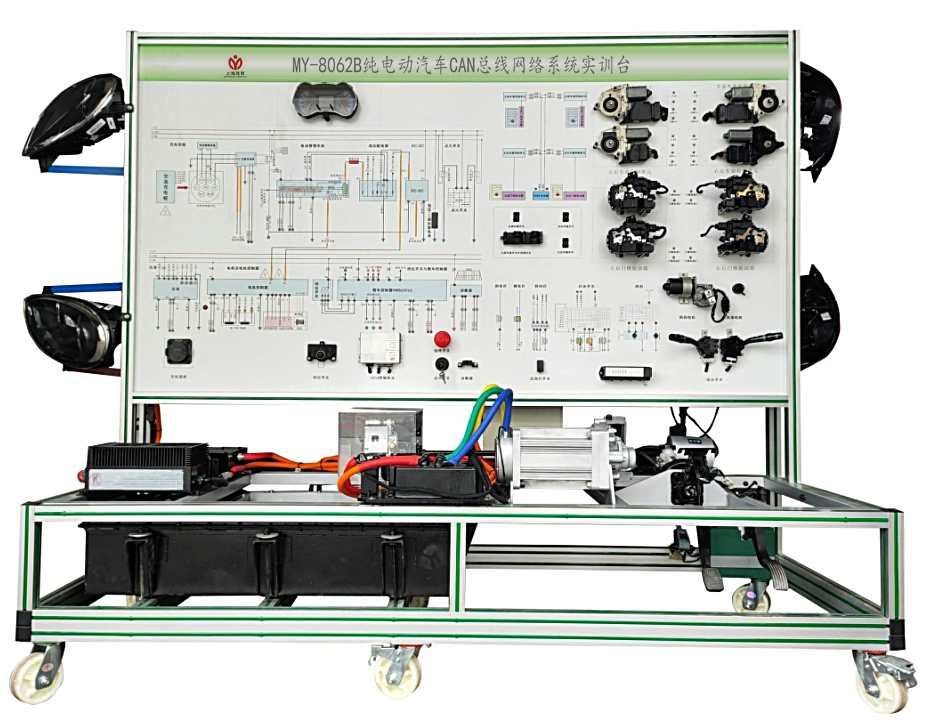

MY-8062B純電動汽車CAN總線網絡係統實訓台

一、純電動汽車CAN總線網絡係統實訓台-功能特點
1、該設備完整展示了電動汽車整車CAN總線網絡係統（包括VCU係統/電機控製/電池管理係統/充電係統），可以動態模擬整車CAN總線網絡的運行狀態與工作過程。
2、麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車整車CAN總線網絡係統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡係統的工作原理。
3、安裝有點火開關、帶網關通訊的整車控製器模塊，智能儀表模塊，電源係統模塊，電動機控製器，工況指示燈，電源開關，油門踏板，製動踏板，動力電機等模塊與操縱開關。
4、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
5、安裝故障模擬係統，能實現低壓電路係統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。
二、技術規格
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度；－40℃~+50℃
4、外形尺寸：2080x600x1750mm（長x寬x高）
5、動力電源：72V
三、實驗實訓項目
1、驅動電機及控製係統維護與保養、使用操作方法;
2、驅動電機故障診斷與維修;
3、電機控製係統故障診斷與維修;
4、電動機性能、能量管理檢測;
5、手動維修開關在強電回路的作用；
6、高壓互鎖的保護作用；
7、車載充電機工作原理和引腳定義，車載充電機常見故障和更換,電池充電操作；
8、DC-DC轉換器工作原理和引腳定義，DC-DC轉換常見故障和更換方法；
9、電機係統零部件組成和功能，驅動電機及控製係統控製原理；
10、驅動電機及控製係統控製參數測量方法；
11、驅動電機及控製係統常見故障和排除方法；
12、電子油門踏板工作原理和引腳定義，電子油門踏板常見故障和更換方法；
13、檔位控製器（開關）工作原理和引腳定義，檔位控製器（開關）常見故障和更換方法；
14、電機控製單元MCU、電池管理單元BMS、整車控製器VCU 、車載充電機OBC、儀表係統CAN檢測與標定各係統模塊數據，各控製單元之間報文發送與接收驗證。
15、整車控製器VCU控製策略驗證與檢測。
16、CAN總線網絡係統之間報文發送與接收驗證、讀取。
