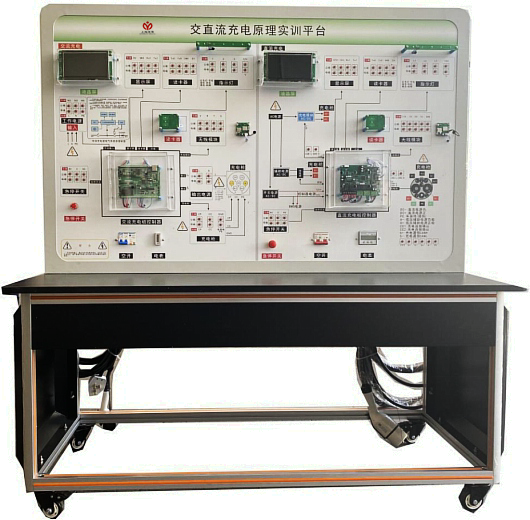

MYXNY-120E交直流充電智能實訓裝置

交直流充電智能實訓裝置-功能要求：
1、設備集成交流充電和直流充電設備裝配與調試功能，可同時滿足交流充電與直流充電樁裝配、調試及檢測練習和考核，可通過設備上觸摸屏界麵切換交流充電或直流充電。
2、設備集成IC刷卡及觸摸顯示屏，通過通訊總線與充電樁控製板進行通信連接。

3、人機交互，設備通過觸摸顯示屏進行人機交互，用戶可通過人機交互界麵控製交/直流充電功能，充電信息顯示，充電模式切換，並且交流充電與直流充電模式界麵分開。
參數設置功能：
參數設置應包括但不限費率設置、密碼設置、充電時段設置、保護設置；
記錄查詢：記錄查詢應至少包括告警記錄，充電記錄、未結算記錄、補扣費記錄查詢；
 記錄清除功能；記錄清楚應至少包括告警記錄（告警記錄應至少但不限急停故障，樁門開啟，通信故障，連接故障，接地等故障），充電記錄、未結算記錄、補扣費記錄查詢等信息清除功能；
計費模式選擇：係統因至少具備，自助充電、按電量模式、按時間模式、按金額模式等計費模式選擇；
刷卡及充電顯示：正常充電時，顯示屏應具備刷卡啟動方式選擇，充電電壓、充電電流、充電電量、充電時長等信息顯示；
4、設備內部器件部件合理，方便拆裝與檢測，並且低壓部分關鍵信號（如CC/CP,CC1,CC2，CAN通信等）可引出測量。
5、充電負載箱包含國標直流充電口與交流充電口，直流充電時能按照國標要求與充電樁進行通信，負載箱集成觸摸顯示屏，用於設置充電時負載電流大小，負載功率，負載溫度等信息。
6、充電樁完成連線及調試後，充電樁插頭連接配套負載端插座，即可驗證接線的正確性。
7、充電樁有完善的安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷等保護。
8、具有充電、急停按鈕開關、門鎖、連接確認檢測、充電開門檢測、充電槍鎖止、充電溫度檢測等功能，全方位保證充電安全。
10、開放完整技術資料，包括裝配連接電路圖，實訓指導書和相關軟硬件資料。
二、充電樁技術參數要求：
1.交流充電技術參數：
輸入電源： AC220V±15%  50Hz；
輸出電壓：AC220V±15%  50Hz  ；
輸出功率： 7KW；
輸出電流： 32A；
過流保護： 35.2A；
2.直流充電技術參數：
輸入電源：AC220V±15%  50Hz；
輸出額電壓： 10-90V可調；
輸出功率： 約800W；
輸出電流：2-10A；
過流保護： 約20A；
3.其他參數：
漏電保護動作電流30mA；
電能表：2.0級多功能交流電能表；
工作環境：溫度： -20℃～+50℃；
相對濕度： 5％～95％；
海拔高度：≤1000m ；
防護等級： IP54；
壽命： 不小於10000次；
充電方式：刷卡充電.
三、基本配置要求：
充電樁樁體，漏電保護開關，交流接觸器、12V電源模塊、5V電源模塊、充電樁控製模塊、LED指示燈、防雷模塊、急停開關、LCD顯示屏、交流電表、刷卡模塊、交流充電槍、直流充電槍、AC/DC功能模塊、門鎖開關、直流充電繼電器。

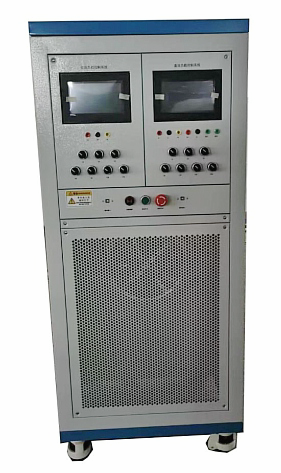

四、充電樁負載裝置（交直流一體）：

4.1、功能特點：
（1）.負載箱安裝有不小於7寸顯示屏，具備插槍檢測，連接慢充槍/快充槍後，顯示屏自動跳轉對應運行模式界麵；可通過顯示屏控製負載功率大小，具備慢充模式下CC,CP溫度，充電電壓，充電電流，充電功率等檢測，快充模式下CC2,溫度，充電樁電壓，充電樁電流，充電功率，can通信狀態，充電電壓設定，充電電流設定等功能。
（2）.負載箱采用智能溫控設計，當溫度達到35℃智能開啟散熱風扇，當溫度高於60度切斷係統運行；當溫度低於25℃關閉風扇；保證了設備的使用壽命與安全防護。
（3）.負載箱內置BMS模塊，多路繼電器，單相電表，實時控製和監測係統運行狀態；當充電樁與負載設備沒有通信與工作時；無法開啟負載和自動關閉負載。
（4）.直流充電時，可模擬BMS設置當前充電電壓，充電電流，負載功能大小。
4.2、設備技術參數：
外形尺寸：約600*740*900mm（長*寬*高 負載箱）；1.額定輸入電壓：交流充電AC 約220V；2.額定輸入電壓：直流充電DC 約10～90V；3.功率：≥7KW；4.交流充電電流：0～32A可調；5.直流充電電流：0～20A可調；6.控製方式：觸摸顯示屏控製；7.冷卻方式：強製風冷+溫度控製；8.保護功能：過溫報警、過溫保護；

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查交直流充電智能實訓裝置的貨品外觀，核實交直流充電智能實訓裝置的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供交直流充電智能實訓裝置使用說明書和質保期，在質保範圍內提供對交直流充電智能實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、谘詢電話：如各采購單位對交直流充電智能實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關交直流充電智能實訓裝置的技術谘詢；
