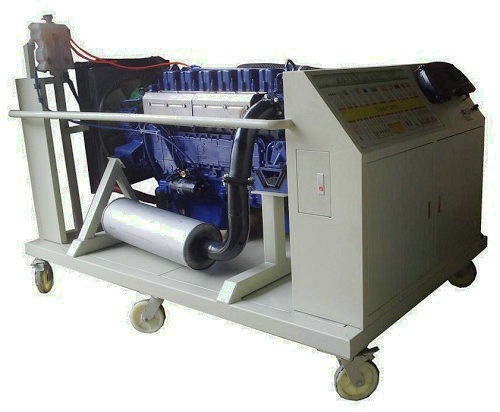

MYQ-33康明斯柴油發動機實訓台

康明斯柴油發動機實訓台-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用,該設備采用電控柴油發動機(六缸)為基礎,對發動機可進行起動、加速、減速等工況的實踐操作,真實展示電控高壓共軌柴油發動機的組成結構和工作過程。通過發動機實訓台的演示,可清楚了解內部的結構與功能,便於學生較快地掌握發動機的構造和原理,提高學生對發動機的初步認識,使學生了解發動機起到更直觀更深入的教學目的,是各汽車學校對發動機理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
可選型號:六缸共軌柴油發動機(有康明斯、維柴、玉柴、錫柴)
康明斯柴油發動機實訓台-功能特點:
1、真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常),充分展示電控高壓共軌柴油發動機的組成結構和工作過程。
2、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板,表麵經特殊工藝噴塗底漆處理;麵板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和電控高壓共軌柴油發動機實物,認識和分析控製係統的工作原理。
3、實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
4、實訓台麵板上安裝有汽車儀表,可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控係統故障指示燈等參數變化。
5、實訓台安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6、實訓台配備有油門控製裝置,可方便對發動機加速減速。
7、實訓台配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8、設備檢測麵板正前方底座上配有20cm的鋼製台麵,方便放置資料、檢測儀器等。
9、實訓台底座采用鋼結構焊接,表麵采用噴塗工藝處理,正前方/兩側焊接圓形護手杆,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
技術規格:
1、外形尺寸:1500×1000×1700mm(長×寬×高)
2、工作電源:直流12V
3、燃油標號:依發動機型號
4、油箱容積:10L
5、工作溫度:-40℃~+50℃
6、顏色:7032
7、鋼管:40*40*3mm
8、麵板機櫃:1.5mm冷板衝壓成形,背麵設置維修門;
9、移動腳輪:120*80mm
基本配置(每台)
序號     規 格 型 號 單位 數量
1 檢測控製麵板 裝有各種檢測端子以及彩色電路圖
(950*900*4mm鋁塑板)
1
2 組合儀表 红桃视频app 1
3 發動機控製電腦(ECU) 全新 1
4 診斷座 OBDⅡ 1
5 點火開關 红桃视频app 1
6 電控高壓共軌柴油發動機總成 原車翻新 1
7 燃油箱 10L 1
8 油門控製裝置 红桃视频app 1
9 進、排氣管 红桃视频app 1
10 水箱(含保護罩) 红桃视频app 1
11 冷卻電子風扇 12V,80W 2
12 空氣濾清器及進氣管 原車 1
13 蓄電池 12V 80Ah 1
14 繼電器 含:主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等 1
15 保險絲盒 红桃视频app 1
16 電源總開關 50A 1
17 移動台架
(帶自鎖腳輪裝置)
1500×1000×1700mm(長×寬×高) 1
18 故障模擬與排除裝置 红桃视频app 1
19 設備教師手冊 红桃视频app(yù) 1
20 設備合格證、保修卡 红桃视频app 1
