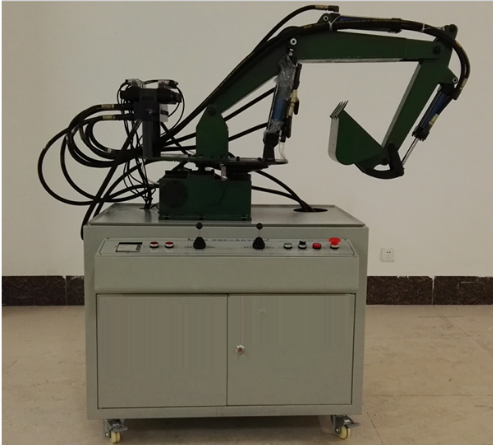

MYGC-06挖掘機液壓模擬實驗台

挖掘機液壓模擬實驗台-具有機體積小、重量輕、操作方便、綜合適用性強、挖掘力大、易於實現過載保護和遠距離操縱等優點,其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力而研製的、是一種新型綜合實驗台設備。
一、
實驗項目:
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓挖掘機械演示控製實驗。
3、PLC軟件仿真演示及控製實驗。
4、可編程序控製器(PLC)電氣控製實驗:機-電-液一體控製實驗。
二、實驗內容:
1、液壓傳動各部件結構及工作原理觀摩、拆裝實驗
    1)機械部件的測繪與分析;
    2)液壓控製係統原理的學習與分析。
2、液壓挖掘機械演示控製實驗
   1)挖掘作業,鏟鬥和鬥杆複合進行工作實驗;
   2)回轉作業,動臂提升同時平台回轉;
   3)卸料作業,鬥杆和鏟鬥工作同時大臂可調整位置高度;
   4)返回,平台回轉、動臂和鬥杆配合回到挖掘開始位置。
3 、可編程序控製器(PLC)電氣控製實驗:機-電-液一體控製實驗。
   1) PLC指令編程、梯形圖編程學習;
   2) PLC編程軟件的學習與使用;
   3) PLC與計算機的通訊、在線調試;
   4) PLC在液壓傳動控製中的應用以及控製方案的優化
三、
挖掘機液壓模擬實驗台-性能與特點:
1、實驗台采用冷軋鋼板(並經過噴塑、防腐處理)製作,台式結構,控製操作於一體。
2、電氣操作控製為下置式,液壓站放置於液壓台主櫃內。整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗。
3、挖掘機械按實物比例縮小的全金屬結構,實驗時啟動液壓係統根據實驗要求模以操作機械進行工作。
4、挖掘機械是按實物的結構與縮小比例製作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控製采用手動控製和自動控製兩種方式。
6、實驗部件采用耐壓膠管,壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V,對地漏電電流超過30mA即切斷電源;電氣控製采用直流24V電源,並帶有過壓保護,防止誤操作損壞設備。
四、主要技術參數:
1、電機功率:1.5KW
2、油泵型號:vp12-08
3、轉速:1420r/min
4、額定壓力:7Mpa
5、額定流量:8ml/rev
6、外形尺寸:1550×650×1800mm
