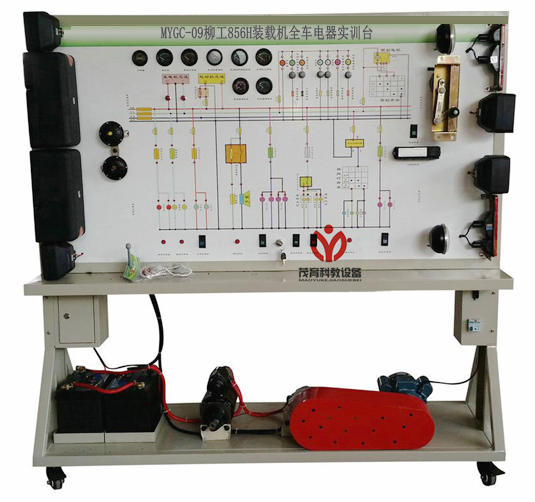

MYGC-09柳工856H裝載機全車電器實訓台

柳工856H裝載機全車電器實訓台-采用柳工856H裝載機整車電器實物為基礎，充分展示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的組成結構和工作過程。
二、實訓台主要用途：
1、適用於各類型院校及培訓機構對裝載機電器理論和維修實訓的實訓教學需要。
2、適用於各類型院校及培訓機構對裝載機電器模塊各單元教學需要。
3、適用於裝載機理實一體化教學模式的教學需要。
4、適用於裝載機技能鑒定考核的需要。
5、適用於裝載機電器各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、結構組成：
實訓台采用裝載機燈光係統、儀表係統、柴油發動機電氣控製係統、起動係統、充電係統、喇叭係統、各傳感器與執行器、點火開關、麵板動態顯示發光二極顯示裝置（與各係統實物同步安裝）、故障設置係統、移動台架等。
四、柳工856H裝載機全車電器實訓台-功能特點：
1、可運行裝載機全車電器係統，展示裝載機全車電器係統的組成結構及原理。
2、操縱各種電器開關及按鈕，可真實演示裝載機電器各係統的工作過程。
3、故障模擬係統可模擬實際運行工況，設置多種實車電器係統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4、執行元器件用LED 燈顯示工作狀態。
5、麵板上繪有彩色UV平板噴繪電路原理圖，學員可直觀對照電路原理圖和實物，認識和分析工程機械電器各係統的工作原理。
6、麵板上安裝有檢測端子，可直接在麵板上檢測電器各係統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7、實訓台麵板上繪有的彩色噴繪電路原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理麵板質保多年不變色），學員可直觀對照原理電路圖和係統實物，認識和分析各控製係統的工作原理。
8、實訓台加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
9、實訓台底座部分采用鋼性結構焊接，麵板櫃衝壓成形，麵板櫃與底座可分離，台架表麵采用烤漆工藝，帶萬向自鎖腳輪裝置。
10、 配備有使用說明書、實驗指導書等相關資料。
五、技術指標：
1、動力電源：220V交流電壓；
2、工作電壓：12V直流電壓；
3、工作溫度：-50℃～50℃；
4、蓄電池：60AH/12V
5、設備外形: 12400×650×1700mm (長×寬×高)
6、鋼管：40*40*3mm
7、機櫃：1.5mm冷板衝壓成形，
8、移動腳輪：100*60mm
六、基本配置（每台）：

序號	名       稱	規格型號	單位	數量
1	示教板麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	刹車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束	配套	套	1
16	雨刮總成	原車	套	1
17	雨刮控製繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	台	1
24	發電機總成	原車	台	1
25	三相異步電動機	YT 100L1-4	台	1
26	蓄電池		台	2
27	保險絲盒		個	2
28	電源總開關	50A	個	1
29	移動台架(帶自鎖腳輪裝置)	1740×650×1700mm(長×寬×高)	台	1
30	故障模擬與排除裝置	红桃视频app配套	套	1
31	教師手冊	红桃视频app（yù）配套	套	1
32	合格證與保修卡	红桃视频app配套	套	1

---
