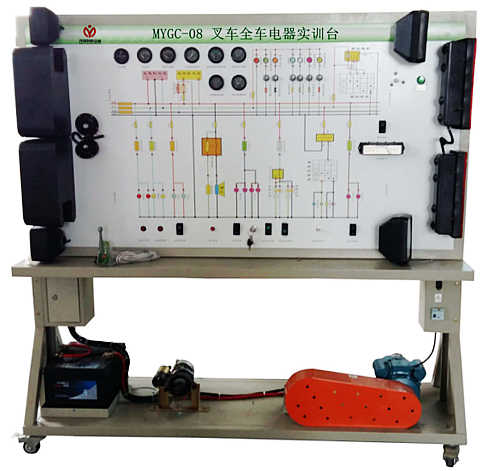

MYGC-08叉車全車電器實訓台

叉車全車電器實訓台-采用合力3噸內燃機叉車整車電器實物為基礎，充分展示儀表係統、燈光係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的組成結構和工作過程。
適用於學校對整車電器理論和維修實訓的教學需要。
二、功能特點：
1、真實可運行的整車電器係統，充分展示整車電器係統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表係統、燈光係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的工作過程。
2、設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各係統的工作原理。
3、麵板上安裝有檢測端子，可直接在麵板上檢測整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。
三、技術規格：
1、外形尺寸（約）：1740×650×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流24V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
    型號：YT 100L1-4
    電壓：AC 220V/380V
    功率：2.2KW
    轉速：1420r/min
6、顏色：7032
7、鋼管：40*40*3mm
8、機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
9、移動腳輪：100*60mm
四、叉車全車電器實訓台-基本配置（每台）：

序號	名稱	規格型號	單位	數量
1	麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	刹車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束		套	1
16	喇叭	原車	個	2
17	喇叭繼電器	原車	個	1
18	霧燈繼電器	原車	個	1
19	起動機總成	原車	台	1
20	發電機總成	原車	台	1
21	三相異步電動機	YT 100L1-4	台	1
22	蓄電池		台	2
23	保險絲盒		個	1
24	電源總開關	50A	個	1
25	移動台架(帶自鎖腳輪裝置)	1740×650×1700mm(長×寬×高)	台	1
26	故障模擬與排除裝置	红桃视频app配套	套	1
27	教師手冊	红桃视频app配套	套	1
28	合格證與保修卡	红桃视频app（yù）配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查叉車全車電器實訓台的貨品外觀，核實叉車全車電器實訓台的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供叉車全車電器實訓台產品說明書和質保期，在質保範圍內提供對叉車全車電器實訓台的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的叉車全車電器實訓台選型錯誤或叉車全車電器實訓台購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對叉車全車電器實訓台的發貨期為參考值，如您需要了解叉車全車電器實訓台的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對叉車全車電器實訓台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關叉車全車電器實訓台的技術谘詢。
