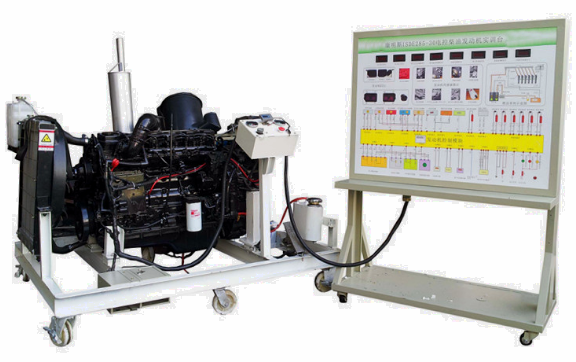

BF6M-22E3型發動機故障診斷與排除實訓台

BF6M-22E3型發動機故障診斷與排除實訓台采用（翻新）一汽大柴--BF6M2012-22E3 6.0L電控高壓共軌柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控高壓共軌柴油發動機的組成結構和工作過程。
適用於學校對電控高壓共軌柴油發動機和維修實訓的教學需要。
二、實訓台功能特點：
1、真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常），充分展示電控高壓共軌柴油發動機的組成結構和工作過程。
2、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控製係統的工作原理。
3、實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4、實訓台麵板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控係統故障指示燈等參數變化。
5、實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6、實訓台配備有油門控製裝置，可方便對發動機加速減速。
7、實訓台配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8、設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
9、實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，正前方/兩側焊接圓形護手杆，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
四、技術規格
1、外形尺寸：運行台1600×1400×1300mm(長×寬×高)
檢測台1240×600×1600mm(長×寬×高)
2、工作電源：直流24V
3、燃油標號：依發動機型號
4、油箱容積：10L
5、工作溫度：-40℃～+50℃
6、顏色：7032
7、鋼管：40*40*3mm
8、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
9、移動腳輪：150*100mm
五、基本配置(每台)

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	組合儀表		套	1
3	發動機控製電腦(ECU)		台	1
4	診斷座	OBDⅡ	個	1
5	點火開關		個	1
6	電控高壓共軌柴油發動機總成		套	1
7	燃油箱	10L	個	1
8	油門控製裝置		套	1
9	進、排氣管		套	1
10	水箱(含保護罩)		套	1
11	冷卻電子風扇	12V，80W	個	2
12	空氣濾清器及進氣管	原車	套	1
13	蓄電池	12V 80Ah	台	2
14	繼電器	含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等	套	1
15	保險絲盒		個	1
16	電源總開關	50A	個	1
17	移動台架(帶自鎖腳輪裝置)	運行台1600×1400×1300mm(長×寬×高) 檢測台1240×600×1600mm(長×寬×高)	台	1
18	故障模擬與排除裝置	红桃视频app配套	套	1
19	設備教師手冊	红桃视频app配套	套	1
20	設備合格證、保修卡	红桃视频app配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查BF6M-22E3型發動機故障診斷與排除實訓台的貨品外觀，核實BF6M-22E3型發動機故障診斷與排除實訓台的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供BF6M-22E3型發動機故障診斷與排除實訓台產品說明書和質保期，在質保範圍內提供對BF6M-22E3型發動機故障診斷與排除實訓台的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的BF6M-22E3型發動機故障診斷與排除實訓台選型錯誤或BF6M-22E3型發動機故障診斷與排除實訓台購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對BF6M-22E3型發動機故障診斷與排除實訓台的發貨期為參考值，如您需要了解BF6M-22E3型發動機故障診斷與排除實訓台的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對BF6M-22E3型發動機故障診斷與排除實訓台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關BF6M-22E3型發動機故障診斷與排除實訓台的技術谘詢；
