MY-7040B東風EQ2102電器實訓台

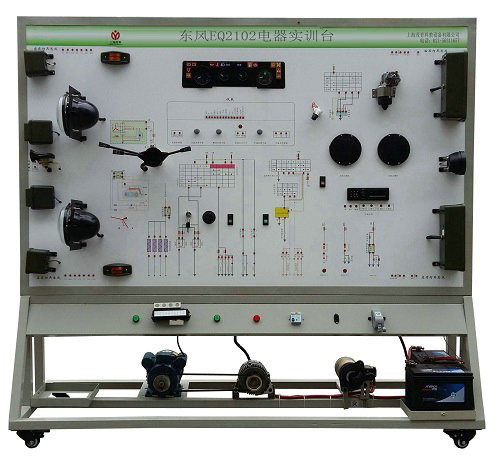

（參考圖）

一、東風EQ2102電器實訓台-產品簡介：
該設備采用全新東風EQ2102柴油機整車電器實物為基礎，充分展示汽車儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等汽車電器各係統的組成結構和工作過程。
適用於學校對整車電器理論和維修實訓的教學需要。
二、實訓台功能特點：
1、真實可運行的汽車整車電器係統，充分展示汽車整車電器係統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等汽車電器各係統的工作過程。
2、設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各係統的工作原理。
3、示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。
三、技術規格：
1、外形尺寸（約）：2080×700×1900mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流24V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
    型號：YT 100L1-4
    電壓：AC 220V/380V
    功率：2.2KW
    轉速：1420r/min
6、顏色：7032
7、鋼管：40*40*3mm
8、機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
9、移動腳輪：100*60mm
四、基本配置（每台）

序號	名稱	規格型號	單位	數量
1	麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關	配套	個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	刹車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束	配套	套	1
16	雨刮總成	原車	套	1
17	雨刮控製繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	台	1
24	發電機總成	原車	台	1
25	三相異步電動機	YT 100L1-4	台	1
26	蓄電池	配套	台	2
27	保險絲盒	配套	個	1
28	電源總開關	50A	個	1
29	移動台架(帶自鎖腳輪裝置)	2080×700×1800mm(長×寬×高)	台	1
30	故障模擬與排除裝置	红桃视频app配套	套	1
31	教師手冊	红桃视频app配套	套	1
32	合格證與保修卡	红桃视频app配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查東風EQ2102電器實訓台的貨品外觀，核實東風EQ2102電器實訓台的數量及配件，拒收處於受損狀態的東風EQ2102電器實訓台；
2、設備質保：红桃视频app將為各采購單位提供東風EQ2102電器實訓台產品說明書和質保期，在質保範圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的東風EQ2102電器實訓台選型錯誤或東風EQ2102電器實訓台購買數量錯誤，造成東風EQ2102電器實訓台的退換貨要求，將不被接受；
4、設備貨期：對東風EQ2102電器實訓台的發貨期為參考值，如您需要了解東風EQ2102電器實訓台的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對東風EQ2102電器實訓台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關東風EQ2102電器實訓台的技術谘詢；
