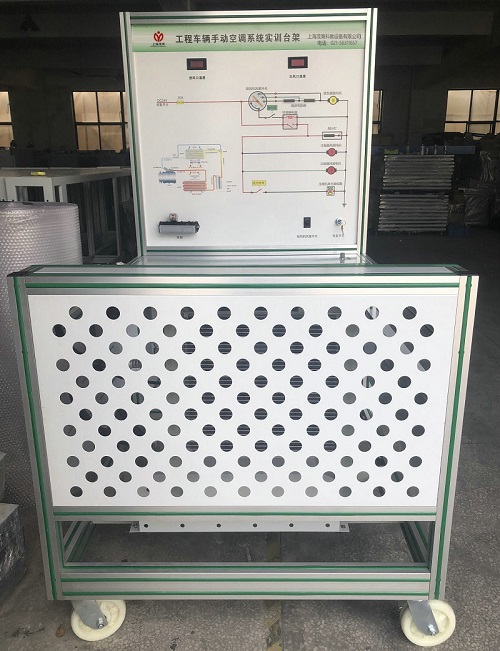

MYGC-14 工程車輛手動空調係統實訓台架

工程車輛手動空調係統實訓台架-采用全新ZC50裝載機 單風口空調係統為基礎，充分展示汽車單風口空調係統的組成結構和工作過程。
適用於各類學校對工程車輛單風口空調係統理論和維修實訓的教學需要。
二、實訓台功能特點：
1、真實可運行的工程車輛工程車輛單風口空調係統，充分展示工程車輛單風口空調係統的組成結構和工作過程。
2、由三相電機做為動力源，帶動空調壓縮機工作。操作空調控製麵板，可真實演示工程車輛單風口空調係統的工作過程以及工作原理。
3、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；UV平板噴繪麵板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析工程車輛單風口空調係統的工作原理。
4、實訓台麵板上安裝有檢測端子，可直接在麵板上檢測空調係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台麵板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6、實訓台提供了學員練習加注製冷劑、檢漏等實操工作平台。
7、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
三、技術規格：
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、外接電源：交流220V±10% 50Hz
4、工作電壓：直流12V
5、製 冷 劑：R134a
6、工作溫度：-40℃～+50℃
7、高壓壓力表：0～3.5MPa
8、低壓壓力表：0～1.5MPa
9、三相異步電動機：
     型  號：YT 100L1-4
     電  壓：AC 380V
     功  率：2.2KW
     轉  速：1420r/min
10、顏色：7032
11、鋼管：40*40*3mm
12、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
13、移動腳輪：120*80mm
四、工程車輛手動空調係統實訓台架-基本配置(每台)：

序號	名       稱	規格型號	單位	數量
1	檢測控製麵板(麵板櫃)	裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm)	套	1
2	點火開關		個	1
3	高壓壓力表	R134a，0～3.5MPa	個	1
4	低壓壓力表	R134a，0～1.5MPa	個	1
5	數字式進風口溫度表		個	1
6	數字式出風口溫度表		個	1
7	單風口空調控製器總成	原車全新	套	1
8	單風口空調蒸發箱總成	原車全新	套	1
9	壓縮機總成	原車全新	套	1
10	膨脹閥總成	原車全新	套	1
11	幹燥器總成	原車全新	套	1
12	鼓風機總成	原車全新	套	1
13	冷凝器	原車全新	個	1
14	冷卻電子風扇	原車全新	套	1
15	三相異步電動機	YT 100L1-4/2.2KW	台	1
16	移動台架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	台	1
17	故障模擬與排除裝置		套	1
18	設備教師手冊		套	1
19	設備合格證、保修卡		套	1

---
