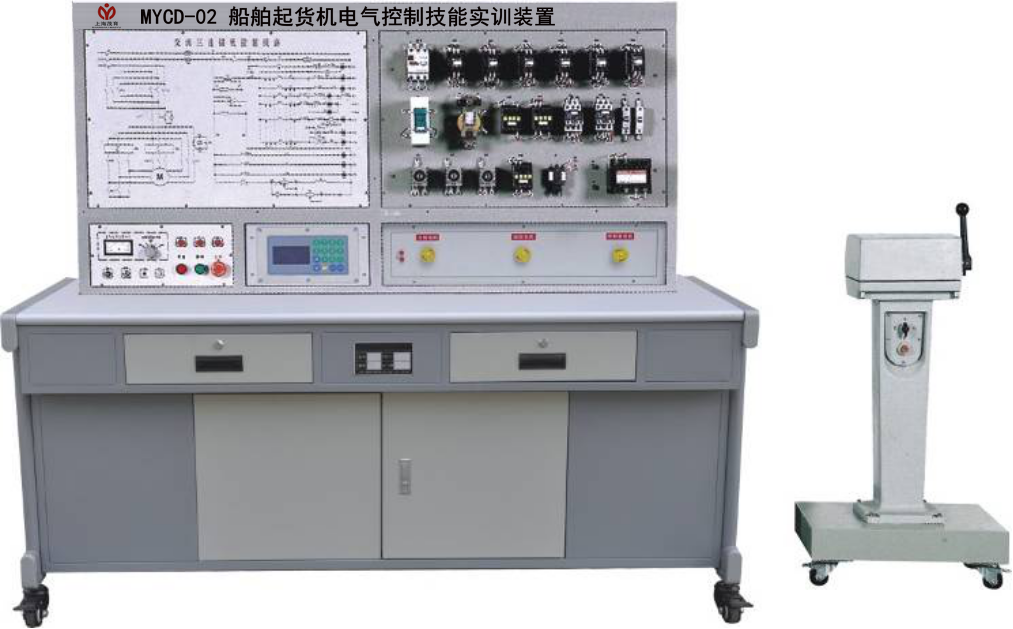

MYCD-02船舶起貨機電氣控製技能實訓裝置
本裝置是我公司為各航海職業院校船舶電氣專業和輪機工程等專業，社會船舶造修單位，船員培訓機構的教學及培訓考核而研製的。它適用於課堂演示，輪機電氣控製的操作及培訓實習。目前，船舶電氣拖動設備大多仍以繼電接觸器控製線路為主，大部分船舶設備要經常使用、連續工作或頻繁操作，難免出現較高的故障率，就要求輪機人員透徹理解電氣線路，以達到快速排故的目的。
二、產品特點：
1、將起貨機控製電路的所有電氣元件安裝在麵板表麵，能夠直接觀察其動作狀態；
2、麵板上印有起貨機控製原理圖、故障點分布及指示燈；
3、采用工業級的船用主令控製器控製設備，以達到模擬現場操作的目的；
4、配有專業設故排故設備可模擬所有常見的電氣故障，可避免直接接觸強電，安全可靠。
三、技術性能
1.、輸入電源：AC380V±10% 50Hz
2.、工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃） 海拔＜4000m
3.、裝置容量：＜1kVA
4.、外型尺寸：1572mm×718mm×1522mm
四、裝置的組成和配置
1、電源控製麵板（鋁質麵板）
(1)交流電源（帶有漏電保護措施）取自市電。
(2)人身安全保護體係
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控製屏內的接觸器跳閘，切斷電源。
電流型漏電保護裝置：控製屏內漏電流超過一定值，即自動切斷電源，保護人身安全。
2、起貨機電氣線路圖
麵板上印有起貨機控製線路的原理圖和故障設置點，安裝有起貨機各個繼電器、接觸器的動作指示燈，指示燈可以指示繼電器、接觸器的相應動作。可直觀地看出起貨機控製回路的工作過程。
3、起貨機電氣線路元器件區
麵板上裝有斷路器、熔斷器、接觸器、熱繼電器和變壓器等元件，可直觀的觀測其動作情況。
4、電動機和主令控製器
起貨機電動機采用三速鼠籠式異步電動機模擬；風機用於起貨機的散熱。
主令控製器用於控製起貨機的升降操作。
5、故障開關箱
設有16個開關，用於故障設置和模擬熱繼電器動作和過電流繼電器動作。
6、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，形狀似長方體，造型美觀大方；設有兩個大抽屜，分別用於放置工具及資料等。桌麵用於安裝電源控製屏，並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。
五、實訓項目
1、熟悉常用低壓電器的結構、原理
2、熟悉起貨機控製電路原理圖
3、船用主令控製器的使用
4、輪機員升降貨物操作訓練
