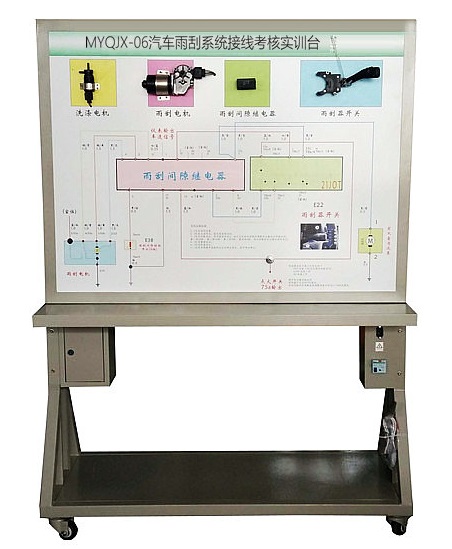

MYQJX-06汽車雨刮係統接線考核實訓台

汽車雨刮係統接線考核實訓台是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車雨刮係統實物為基礎，充分展示汽車雨刮電路係統的組成結構和工作過程。通過雨刮電路係統的演示，便於學生較快地掌握雨刮係統的原理，提高學生對雨刮係統的初步認識，使學生了解雨刮係統故障起到更直觀更深入的教學目的。適用於學校對汽車雨刮係統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車雨刮係統接線考核實訓台功能特點：
1、係統元器件插接好線後，真實可運行的汽車雨刮係統，充分展示汽車雨刮係統的組成結構。
2、操縱開關，可真實演示汽車雨刮係統的工作過程。
3、示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；學員可直觀對照電路圖和實物，認識和分析汽車雨刮係統的工作原理。
4、示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車雨刮係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、實訓台技術參數：
1、外形尺寸：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
四、基本配置(每台)：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子，彩色電路圖和工作原理示意圖; 麵板：12009004mm	套	1
2	點火開關	全新	個	1
3	雨刮電機總成	全新	套	1
4	雨刮繼電器	全新	隻	1
5	雨刮開關	全新	套	1
6	移動台架(帶自鎖腳輪裝置)	1240×700×1700mm (長×寬×高)	台	1
7	故障模擬與排除裝置	全新	套	1
8	電源變壓器及附件	全新	套	1
9	漏電保護開關	全新	套	1
10	實驗插接線	红桃视频app	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車雨刮係統接線考核實訓台的貨品外觀，核實的汽車雨刮係統接線考核實訓台數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供汽車雨刮係統接線考核實訓台說明書內的質保條件和質保期，在質保範圍內提供對汽車中控鎖係統接線考核實訓台的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致汽車中控鎖係統接線考核實訓台的選型錯誤或購買汽車雨刮係統接線考核實訓台數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對的汽車雨刮係統接線考核實訓台發貨期為參考值，如您需要了解汽車雨刮係統接線考核實訓台的精確貨期，請與上海红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對汽車雨刮係統接線考核實訓台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關設備的技術谘詢。
