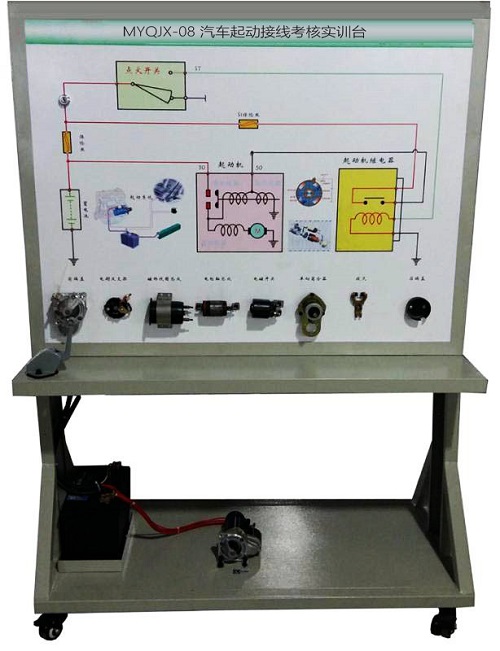

MYQJX-08汽车起动接线考核实训台

汽车起动接线考核实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用汽车起动系统实物为基础，充分展示汽车起动系统的组成结构和工作过程。通过起动系统的演示，便于学生较快地掌握起动系统的原理，提高学生对起动系统的初步认识，使学生了解起动系统故障起到更直观更深入的教学目的。适用于学校对汽车起动系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、汽车起动接线考核实训台功能特点：
1、系统元器件插接好线后，真实可运行的汽车起动系统，充分展示汽车起动系统的组成结构。
2、操纵开关，可真实演示汽车起动系统的工作过程。
3、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。
4、示教板面板上安装有检测端子，可直接在面板上检测汽车起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、实训台技术参数：
1、外形尺寸：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图; 面板：12009004mm	套	1
2	点火开关	全新	个	1
3	起动机总成	全新	套	1
4	起动继电器	全新	只	1
5	模拟操作开关	全新	套	1
6	蓄电池及附件	全新	套	1
7	移动台架(带自锁脚轮装置)	1240×700×1700mm (长×宽×高)	台	1
8	故障模拟与排除装置	全新	套	1
9	实验插接线	全新	套	1
10	蓄电池及附件	红桃视频app	套	1

友情提示：
1、设备验收：各采购单位收货时请检查汽车起动接线考核实训台的货品外观，核实的汽车起动接线考核实训台数量及配件，拒收处于受损状态的设备；
2、设备质保：红桃视频app将为各采购单位提供汽车起动接线考核实训台说明书内的质保条件和质保期，在质保范围内提供对汽车起动接线考核实训台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致汽车起动接线考核实训台的选型错误或购买汽车起动接线考核实训台数量错误，造成设备的退换货要求，将不被接受；
4、设备货期：对的汽车起动接线考核实训台发货期为参考值，如您需要了解汽车起动接线考核实训台的精确货期，请与上海红桃视频app的销售人员联系；
5、咨询电话：如各采购单位对汽车起动接线考核实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关设备的技术咨询。
