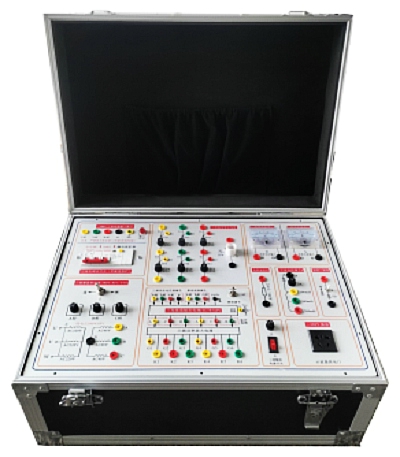

MYDJ-60相控整流電路的操作平台

一、相控整流電路的操作平台-技術性能
  1）輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
  2）工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃）海撥＜4000m
  3）裝置容量：＜0.5KVA
4) 設備尺寸：長590mm，寬420mm，高270mm

二、配置介紹
設備帶有三相漏電保護器，熔斷器，電源開關，電源指示燈等功能。
（1）提供3相整流變壓器一隻，帶開關及短路保護。
（2）提供三相同步變壓器1隻（380//3×15V）。
（3）提供±150V 指針式直流電壓表一隻，±1A指針式直流電流表一隻。
（4）提供大功率電阻負載1隻，110V/15W燈泡負載1隻，平波電抗器(0-100mH,200mH,700mH)1隻。
（5）提供三相晶閘管觸發電路(TC787AP集成觸發)，測試點引出到麵板，提供直流電源，調節電位器等。
（6）提供三相晶閘管整流主電路及續流二極管1隻，每隻晶閘管均設有阻容及熔絲保護裝置，保險座引出到麵板，便於更換。
（7）提供AC220V電源插座1隻，可為示波器等設備供電使用。
三、可以完成的實訓項目
（1）三相半波整流電路的工作原理及實訓電路（電阻及阻感負載）
（2）三相半控橋式整流電路的工作原理及實訓電路（電阻及阻感負載）
（3）三相全控橋式整流電路的工作原理及實訓電路（電阻及阻感負載）
（4）可控整流電路電壓計算方法，調試方法，及波形分析方法。
