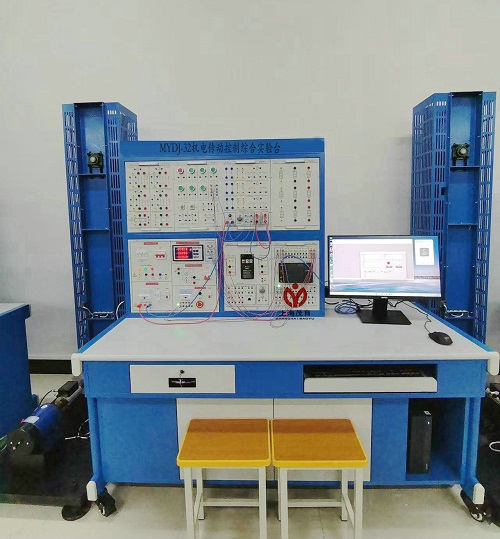

MYDJ-32機電傳動控製綜合實驗台

一、產品概況：：
機電傳動控製綜合實驗台主要用於機電類專業的教學與實驗，由左側的機械傳動裝置（包含立柱、鏈條、聯軸器、電機等）和右側的控製實驗台（集成了控製麵板、儀表、PLC、計算機等）組成。用於職業院校、高等院校的機電工程、自動化等專業的實驗室，用於理論教學的實踐驗證和技能訓練。機電傳動控製綜合實驗台可開展機電傳動係統的控製、調速、故障診斷等多種實驗，幫助學生掌握機電一體化技術中的傳動與控製原理，提升實踐操作和係統設計能力。

二、技術參數：
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量：＜1.5KVA
4、操作台外形尺寸：1550×730×1700mm
5、負載傳動裝置:1200×600×500mm
6、傳動架：高2000mm
三、實驗項目
1、了解機電傳動元件結構及工作原理
2、交、直流電機的特性測試
3、交、直流電機的繼電器控製實驗
4、交、直流電機的上位機控製實驗
5、PLC可編程控製器實驗
6、機械傳動實驗
四、實驗內容
1、交流電機的實驗
（1）交流電機時間控製定子串電阻啟動實驗
（2）交流電機變電壓起動實驗
（3）交流電機點動/自動控製實驗
（4）交流電機循環工作回原點實驗
（5）交流電機Y-△降壓起動實驗
（6）交流電機反接製動實驗
（7）交流電機電流控製定子串電阻啟動實驗
（8）交流電機能耗製動實驗
（9）交流電機正反轉控製實驗
（10）交流電機變頻調速實驗
（11）交流電機變頻製動實驗
2、直流電機的實驗
（1）直流電機正反轉實驗
（2）直流電機串電阻啟動實驗
（3）直流電機降壓啟動實驗
（4）直流電機變電阻調速實驗
（5）直流電機變電壓調速實驗
（6）直流電機能耗製動實驗
（7）直流電機電源反接實驗
（8）直流電機倒拉反接製動實驗
3、PLC可編程控製器實驗(擴展實驗)
（1）數字量實驗
（2）模擬量實驗
（3）PLC通信實驗
4、機械傳動實驗
（1）機電傳動係統拚接實驗（電機部分）
（2）鏈傳動效率實驗
（3）係統轉動慣量的折算與實驗
五、性能及特點
1、係統直觀顯示機電傳動與控製的全過程，其傳動台架與生產實際具有相似性。
2、該實驗台有兩種控製方式：一種是繼電器控製方式，它能使學生掌握傳統的繼電器控製方式，熟悉繼電器等器件原理及硬件接線；另一種是PLC控製方式，此方式接線簡單，能大大縮短實驗準備的時間，適用於隻重視實驗結果曲線的情況
3、該實驗台軟件具有實時測試、保存實驗結果、打開曆史文件、打印、模擬動畫演示及模擬按鈕的功能
4、該實驗台軟件能繪出四種特性曲線（實時、曆史）：T-n曲線、t-T曲線、t-n曲線、t-V曲線
5、該實驗台的PLC實驗部分(擴展部分)集可編程邏輯控製器、編程軟件、模擬量控製實驗板於一體，可完成PLC的基本指令實驗、開關量實驗、模擬量實驗、通信等實驗，實驗內容豐富
6、該實驗台的扭矩轉速傳感器是屬高精密類器件，可拓寬學習者眼界。

名稱	主要技術參數
交流電機	0.75KW	380V	轉速：910r/min
直流電機	0.75KW	220V	轉速：1500r/min
變頻器	0.75KW	380V	輸出頻率：0.1～400Hz
扭矩轉速傳感器	20N.m	±15VDC～24VDC	轉 速：3000r/min
PLC模塊	西門子S7-200SMART CPU ST40	A/D模塊EM AM03

---
