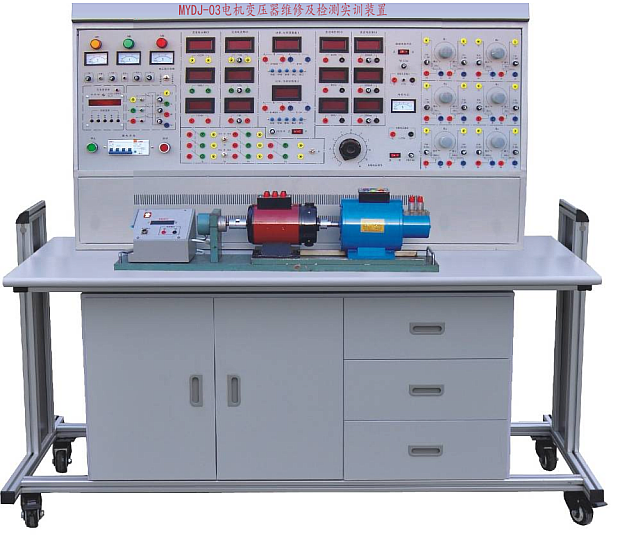

MYDJ-03電機變壓器維修及檢測實訓裝置

電機變壓器維修及檢測實訓裝置是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平台，可對學生在電機拆除、重繞、組裝及檢修方麵進行技能訓練。適用於機電一體化、自動化及相關電氣專業的《電機製造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準—維修電工》《職業技能鑒定培訓教材—維修電工》等相關內容。

二、技術參數
1、輸入電壓：三相四線製～380V±10% 50Hz
2、工作環境：環境溫度範圍為-5～＋40℃ 相對溫度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1300mm×750mm×1300mm
三、裝置的配備
1、電源控製屏
控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板
2、實訓桌
實訓桌上方附有防靜電絕緣橡膠墊，為了便於繞線和實訓室的管理，將手搖式電子計數線繞機固定在桌麵上，桌子下方設有放置銅線的繞線櫃。
3、主控功能板
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，並設有急停控製按鈕。
（2）控製屏麵板上設有指針式交流電壓表三隻，觀測三相電網電壓。
（3）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V及單相0～250V可調電壓。
（4）直流電源部分：
220V/0.5A直流電源一組，還有短路保護功能。
0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。
4、儀表功能板
（1）提供交流數字電流表三隻，測量範圍0～5A，精度0.5級，三位半數顯。
（2）直流數字毫安表一隻：測量範圍0～2000mA，三位半數顯，精度0.5級。
（3）智能功率、功率因數表一隻：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控製模式。為了提高測量範圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，並可逐組查詢。
（4）單相電容運轉電動機電容：4uF/450V CBB電容。
（5）雙刀雙擲開關一隻。
（6）可調電阻：兩組0～900Ω/0.5A可調電阻。
5、儀器配備
（1）500V等級兆歐表一隻，用於測試電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯示
（3）鉗形電流表一隻
6、製作設備、電機等配備
（1）拆、裝工具一套：6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。
（2）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
（3）手搖電子計數繞線機一台：數顯範圍0～9999匝數，計數精確、計數方便
（4）未浸漆的單相變壓器：容量100VA，電壓AC220V/55V，電流0.45A/1.8A。
（5）未浸漆的單相電容運轉異步電動機：額定功率120W，電壓220V，電流1A，轉速1420r/min。
（6）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
7、實訓導線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
四、實訓項目
（一）單相變壓器修理及測試
1．變壓器拆除前的數據記錄與計算
2．變壓器的拆除
3．變壓器的繞組繞製
4．變壓器組裝
5．絕緣電阻測試 6．直流電阻測試
7．變壓器同名端判別
8．變壓器變比測試
9．變壓器空載運行
10．變壓器短路
（二）單相電動機修理及測試
1．單相電容運轉電動機拆除前的數據記錄與計算
2．單相異步電動機的拆除
3．單相電動機繞組繞製
4．單相變壓器的組裝 5．絕緣電阻測試
6．直流電阻測試
7．單相異步電動機空載
8．單相異步電動機短路
（三）180W三相鼠籠式異步電動機的修理及測試
1．三相鼠籠式異步電動機拆除前的數據記錄與計算
2．三相鼠籠式異步電動機的拆除
3．三相鼠籠式異步電動機繞組繞製
4．三相鼠籠式異步電動機組裝
5．絕緣電阻測試 6．直流電阻測試
7．三相鼠籠式異步電動機繞組首末端判別
8．三相鼠籠式異步電動機空載
9．三相鼠籠式異步電動機短路

友情提示：
1、設備驗收：各采購單位收貨時請檢查電機變壓器維修及檢測實訓裝置的貨品外觀，核實電機變壓器維修及檢測實訓裝置的數量及配件，拒收處於受損狀態的電機變壓器維修及檢測實訓裝置；
2、設備質保：红桃视频app將為各采購單位提供電機變壓器維修及檢測實訓裝置使用說明書和質保期，在質保範圍內提供對電機變壓器維修及檢測實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的電機變壓器維修及檢測實訓裝置選型錯誤或電機變壓器維修及檢測實訓裝置購買數量錯誤，造成電機變壓器維修及檢測實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對電機變壓器維修及檢測實訓裝置的發貨期為參考值，如您需要了解電機變壓器維修及檢測實訓裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對電機變壓器維修及檢測實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電機變壓器維修及檢測實訓裝置的技術谘詢；
