MYDJ-20雙閉環直流調速(調壓)實訓考核櫃

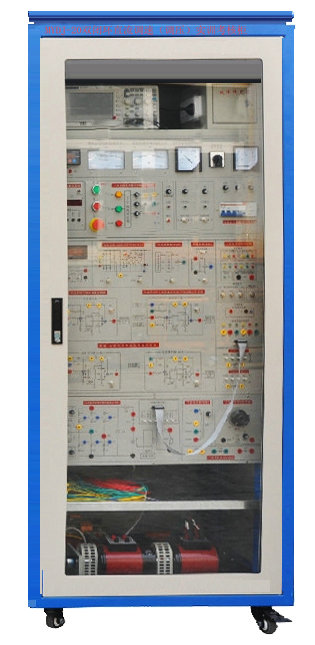

(參考圖片)
雙閉環直流調速(調壓)實訓考核櫃-能滿足學校對技師和高級維修電工的培訓及技能考核之所需,也可作為普通高校“電力電子技術”、“電力拖動自動控製係統”、“直流調速”等課程的實訓設備。可以完成帶電流截止負反饋轉速單閉環、電流單閉環和電壓、電流雙閉環調速實訓,通過設置故障的方式,也可以完成自動化方麵的實訓考核。
二、適用範圍:
本裝置涵蓋了各高等院校和高職高專等所開設的“直流調速”、“電機控製”及“電力拖動自動控製係統”等專業課程所要求的實訓項目。
三、技術性能:
1、輸入電源: 三相四線(或三相五線)~380V±10% 50Hz
2、工作環境: 溫度-10℃~+40℃ 相對濕度<85%(25℃)海撥<4000m
3、裝置容量:<1.5kVA
4、外形尺寸:850cm×70cm×180cm
四、基本配置:
1、工業控製櫃(設有玻璃門、直觀清晰)
2、控製櫃最上部為示波器放置區和設故箱,中間部分為電源控製部分,實訓接線區和相應的監控儀表,裝有±300V直流電壓表、±2.0A直流電流表和數字轉速表用於指示直流電機的運行狀態,控製櫃下部裝有三相同步變壓器、三相電流互感器和功率晶閘管模塊等。
3、直流電機組:
實訓控製櫃配置直流電動機、發電機、 測速係統,具體參數如下:
① 直流電動機(額定電壓:220V;額定功率:185W;額定電流:1.10A;額定轉速:1500r/min)
② 發電機(額定電壓:220V;額定功率:240W ;額定電流:1.1A;額定轉速:1500r/min)
電動機轉軸還裝有測速反饋係統,給調速係統提供相應的轉速信號。
電阻負載
4、設備還配套一套功率可調電阻器,接直流發電機的電樞回路,調節負載電阻大小即改變了電動機的輸出轉矩
五、實訓項目:
1、開環係統參數調試:
(1) 同步信號觀測
(2) 鋸齒波斜率整定
(3) 初始角度整定
(4) 最小整流角最小逆變角整定
(5) 三相全控整流電路
2、閉環係統參數調試
 (1) 電壓反饋係數整定
 (2) 電流反饋係數整定
 (3) 轉速反饋係統整定
 (4) 電流截止負反饋整定
3、電流單閉環調速係統
4、轉速單閉環調速係統
5、帶電流截止負反饋轉速單閉環調速係統
6、轉速、電流雙閉環調速係統
7、電壓,電流雙閉環調速係統
六、故障設置功能:
1、模擬三相同步信號缺相
2、模擬晶閘管觸發電路故障
3、模擬電壓單閉環調速係統中調節器故障
4、模擬轉速單閉環調速係統中調節器故障
5、模擬雙閉環調速係統中轉速調節器故障
6、模擬雙閉環調速係統中電流調節器故障
