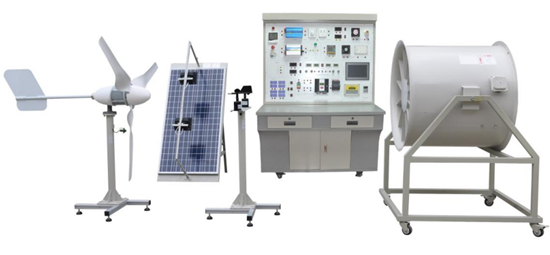

MY-F500K風光互補離（並）網發電實訓係統

風光互補離（並）網發電實訓係統主要由風力發電機組、太陽能光伏電池組、控製器、蓄電池、逆變器、交流直流負載、開關控製模塊、環境監測模塊、儀表顯示等部分組成，通過觸摸屏和變頻器作為控製核心，帶有A/D、D/A模塊、模擬量輸入/輸出模塊、交流電機變頻調速係統。係統於風能發電、光伏發電為一體的教學實訓係統；各係統通過連接電纜進行連接，形成一套可完成風力及光伏發電、同步並網、離網電源的實驗及教學演示。幫助學生理解太陽能並網、離網及風力發電係統的原理，從而起到學習工程實際應用技能的作用。
應用範圍：主要麵向職高、大學、研究生、企業技工以風力發電和太陽能離網、並網發電為主課題的研究和培訓。

一、主要技術規格參數：
1、係統規格
係統最大電壓：DC12V，AC220V/50Hz
係統最大電流：50A
係統最大功率：600W
2、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的並接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
電池板：多晶矽
最大輸出功率：100W
開路電壓：21.24V
工作電壓：17.5V
短路電流：5.56A
模擬光源：1-2KW 鹵素燈
3、風力發電機
額定功率：300(W)
額定電壓：12(V)
額定電流：33.3
風輪直徑：1.65(m)
啟動風速：2.5(m/s)
額定風速：9.6(m/s)
安全風速：35(m/s)
工作形式：永磁同步發電機
風葉旋轉方向：順時針
風葉數量：3（片）
風葉材料：玻璃增強聚丙烯材料
電機材料：鋁合金
4、模擬風洞模塊
風量：32073 m^з/h
風壓：288Pa
轉速：1440 r/min
功率：2.2kW
可調風速：0～13級連續可調
5、風光控製器係統：
工作電壓：12VDC
充電功率Pmax ：600W
光伏功率Pmax ：150W
風機功率Pmax ：450W
充電方式：PWM脈寬調製
充電最大電流 35A
過放保護電壓 11V
過放恢複電壓 12.6V
輸出保護電壓 16V
卸載開始電壓（出廠值）15.5V
卸載開始電流（出廠值） 15A
控製器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
負載為100W以下的12V直流負載，控製單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
使用32們高速單片機，實現智能控製，自動識別12/24V係統。 采用串聯式PWM充電控製方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢複的提升充電，正常的直充，浮充自動控製方式有利於提高蓄電池壽命。
多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
具有豐富的工作模式，如光控，光控＋定時，通用控製等模式。
5、並網逆變器
輸出電壓：AC 180-260V
工作電壓：10.8 - 28V，
額定輸出功率≥400W
輸出波形：正弦波(失真度≤3﹪)
輸出頻率：47-55Hz，
LED方式顯示工作狀態，
   並網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
6、離網逆變器
直流輸入電壓：9～16VDC 電壓可選
額定蔬出功率：300W
輸出電壓：110/220VAC
輸出波形：純正弦波
輸出頻率：50Hz
工作效率：85%
功率因數：>0.88
波形失真率≤5%
工作環境：溫度-20℃～50℃
相對濕度：﹤90﹪（25℃）
保護功能：極性反接、短路、過熱、過載保護
具有輸出短路、過溫、過載、欠壓保護及保護具有自動恢複功能，采用風機冷卻方式，輸入輸出完全隔離設計，能快速並行啟動電容、電感負載，三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形，負載控製風扇冷卻，過壓/欠壓/短路/過載/超溫保護
7、監控係統（工業觸摸屏）
尺寸(英寸) 10.2
液晶屏：TFT液晶顯示，LED背光
顯示顏色：真彩，65535色
分辨率：800×480
液晶屏亮度：200cd/㎡
觸摸屏：電阻式
供電電源：24VDC
額定功率：5W
CPU主板：ARM CPU，400MHz
內存：64M
存儲設備：128M FLASH
組態軟件：MCGS嵌入式組態軟件（運行版）
環境條件
工作溫度：0℃~45℃
工作濕度：5%~90%
儲存溫度：-10℃~60℃
振動頻率：10-57Hz 57-150Hz
振動加速度：0.075mm 9.8 m/s2
振動掃頻速率：Oct/min ≤1
產品規格
結構：工業塑料結構
顏色：工業灰
麵板尺寸：226.5mm×163mm
機櫃開孔：215mm×152mm
外部接口：
串口：1×RS232、1×RS485
USB ：1主1從
智慧教室綜合測控係統
該係統采用一體化設計，要求以上功能集中在一塊核心控製器上，禁止采用多種模塊拚裝，確保使用人員的人身安全及設備安全的性能指標：
（一）、虛擬示波器所需實現的功能：
50MHz   2路波形測量功能；
（二）2路邏輯分析儀功能；
（三）1路任意波形信號發生器輸出；
200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
（四）2路PWM脈衝信號發生器：可設置頻率、占空比。
（五）、萬用表功能
1、萬用表的電阻測量功能；
2、萬用表的直流電壓測量功能；
3、萬用表的交流電壓測量功能；
4、萬用表的交流電流測量功能；
（六）、人機界麵功能
*1、人機界麵顯示所測量的波形，並顯示相應的量測值；
*2、可通過點擊界麵按鈕，將所測量的波形插入實驗報告模板中；
*3、學生的實驗報告結果可通過點擊界麵按鈕，統一上傳到指定的教師電腦文件夾下；
（七）、實驗室安全監控功能
1、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；
2、電氣參數測量：可測量控製台電壓電流，並計算出功率；
3、過流、過壓、欠壓（閥值可設置）報警跳閘保護；
4、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃氣體、溫濕度及CO2濃度異常（火警）報警）；
5、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；
8、其它
係統實驗時的備用電源（2路0-30V/2A直流可調穩壓電源）；
有市電互補切換
LED恒流驅動
提供並網、離網逆變器實套件
 設置電壓模塊，確保實驗過程的安全；
可變電阻，電阻值調整範圍為0～999kΩ
DC/DC：5個DC/DC電源模塊
支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)
9、電表規格：
電流表：× 2個，DC20A， 顯示模式︰0.5”LCD液晶顯示
電壓表：× 2個，DC50V，顯示模式︰0.5”LCD液晶顯示
電流表：× 2個，AC5A， 顯示模式︰0.5”LCD液晶顯示
電壓表：× 2個，AC220V，顯示模式︰0.5”LCD液晶顯示
溫度表：× 1個，0～99.9℃
多功能網絡電參數表：×1個，AC220V，顯示模式︰0.5”LCD液晶顯示，包含RS485，RS232通訊功能，
10、負載：
直流負載
風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W
交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
LED燈：1組
交流負載
節能燈：×1個，額定電壓：220V，工作電流：0.15 A
馬達：×1個，額定電壓：220V，工作電流：0.2
11、電池：
太陽能專用閥控式密封膠體蓄電池，額定電壓：12V，額定容量(55Ah),充電方法（恒壓）；
具有如下特點：自放電率低，使用壽命長，深放電能力強，充電效率高，工作溫度範圍寬。
12、係統外形尺寸；長1200×寬780×高1800（㎜）附滾輪方便推動至戶外教學。
二、實訓內容
1、太陽光電實習教學模塊實驗內容：
實驗一 太陽能電池發電原理實驗
實驗1-1 太陽能光電板能量轉換實驗
實驗1-2 環境對光電轉換影響實驗
實驗二 太陽能電池光電係統直接負載實驗
實驗三 光電控製型太陽能係統發電實驗
實驗3-1 光電型控製單元工作原理實驗
實驗3-2 光電型控製單元充放電保護實驗
實驗四 交通警示燈模塊設計實驗
實驗五 太陽能係統負載實驗
實驗六 綜合實驗
實驗七 太陽能電池基本特性測試實驗
實驗八 外部擴充DC轉AC外接電器實驗
實驗九 單晶太陽能電池I-V特性曲線實驗
實驗十 離網逆變器設計實驗
實驗十一 離網逆變器工作特性實驗
實驗十二 離網逆變器帶載及保護實驗
實驗十三 並網逆變器設計實驗
實驗十四 並網實驗
2、風力電實習教學模塊實驗內容：
實驗一、風力發電基礎理論原理性實驗
實驗二、風力發電係統設計實驗
實驗三、風力發電控製技術實驗
實驗四、風力發電相關測量技術實驗
實驗五、風力發電基礎理論與應用技術仿真實驗
實驗六、發電機轉速與輸出電壓關係實驗
實驗七、發電機轉速與輸出電流關係實驗
實驗八、發電機轉速與輸出頻率關係實驗
實驗九、風速即轉速與與出功率關係實驗
3、觸摸屏實訓內容
實驗一 組態軟件應用及界麵設計
實驗二 上傳、下載文件
實驗三 曲線圖、柱狀圖、圓形圖、動態圖
實驗四 數字輸入和文數字顯示
實驗五 曆史資料顯示
實驗六 係統控製讀寫
實驗七 控製係統中觸摸屏的畫麵
實驗八 狀態圖

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查風光互補離（並）網發電實訓係統的貨品外觀，核實風光互補離（並）網發電實訓係統的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供風光互補離（並）網發電實訓係統使用說明書和質保期，在質保範圍內提供對風光互補離（並）網發電實訓係統的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的風光互補離（並）網發電實訓係統選型錯誤或設備購買數量錯誤，造成風光互補離（並）網發電實訓係統的退換貨要求，將不被接受；
4、設備貨期：對風光互補離（並）網發電實訓係統的發貨期為參考值，如您需要了解風光互補離（並）網發電實訓係統的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對風光互補離（並）網發電實訓係統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關風光互補離（並）網發電實訓係統的技術谘詢；
