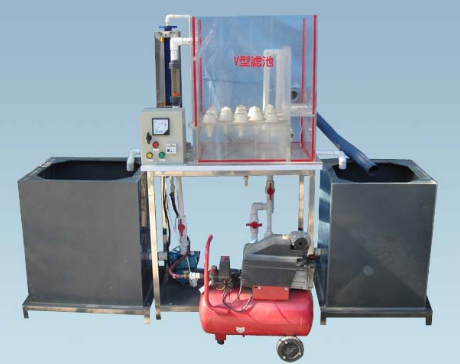

MYHj-28矩形單格V形濾池裝置

矩形單格V形濾池裝置實驗目的和原理：
V型濾池是一種高速新型均粒濾料濾池。
該型濾池已在法國、英國、意大利、以色列等國家的一些水廠采用。國內已有南京、西安、上海等城市采用。它的特定是：采用單層加厚均粒石英砂濾料，深層截汙，濾速可達7～20m/h，一般為12.5～15m/h；V型進水槽（兼作反衝洗時原水表麵清掃布水槽）和排水槽分設兩側，池子可沿著長度的方向發展，布水均勻；底部采用帶柄長濾頭底板的排水係統，不設礫石支承層；反衝洗采用壓縮空氣、濾後水和原水等三種流體，成為一種獨特的氣、水反衝洗形式。因此，可用最小的水頭損失和電耗，而獲得理想的衝洗效果。
V型濾池是一種高濾速新型均粒濾料的技術研究，使學生能達到以下目的：
1、了解V型濾池內部構造及工藝流程；
2、加深對設計參數基本概念的理解；
3、可以通過運轉測出進、出水濁度，提高操作技能。
二、主要技術指標及參數：
1、環境溫度： 5℃～40℃
2、處理過濾水量： 1 m3/h
3、反衝洗水量： 0.57 m3/10min
4、反衝洗強度：（與氣一起反衝）6L/s•m2
5、過濾濾速： 12 m/h
6、反衝時間： 10min
7、反衝洗氣量：（15L/sm2）1.44 m3/10min
8、裝置外形尺寸：1600mm×500mm×1500mm、
9、工作電源：AC220V±10%、50Hz，單相三線製，功率800W，安全保護：具有接地保護、漏電保護、過流保護
三、主要配置：
1、單格V形濾池1套：透明有機玻璃材質、厚度10mm，包含小阻力配水係統、配氣空濾板，氣吸管、水衝洗水管、濾料層、進水V型槽、排水槽、清水渠、排水渠等；
2、原水箱和清水箱1隻：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排淨；
3、原水箱配電機攪拌1台、304不鏽鋼攪拌槳1套；（功率25W、轉速90rpm）、
4、防腐蝕提升進水泵1台：流量：27～32（L/min)、揚程：3.1～4.3（m）、
5、反衝洗水泵1台：流量1m3/h、揚程40m、轉速2900r/min、功率0.9KW。
6、空氣壓縮機1台（電源 220V、功率550W、排氣量36L/min，壓力0.4-0.8MPa；氣量容積8L）、
7、大號濾帽9隻；
8、流量測量與調節：汙水流量1個（量程250-2500L/H），氣體流量1個（量程400~4000L/h）；
9、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
10、配套UPVC連接管道和閥門（中財品牌）。
11、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
