MY-01A 低壓供配電操作實訓設備

低壓供配電操作實訓設備-主要由計量櫃、進線櫃、補償櫃及出線櫃四部分組成。櫃體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控製器、低壓斷路器、指示儀表等器件組成。適用於職業學院、技工學校等用於高級維修電工的實訓考核。

二、技術參數：
1、工作電源：三相五線  380V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：660×600×2300mm
4、額定電流：100A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85%  海拔＜4000m
三、低壓供配電操作實訓設備結構：所有櫃體均采用優質鋼板做骨架，經過機械加工成型，外表麵噴塗彩色環氧聚塑，整機既堅固耐用，又美觀大方。櫃子的底部采用帶刹車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
四、基本配置及詳細說明：

序號	設備名稱	設備型號	設備規格	單位	數量

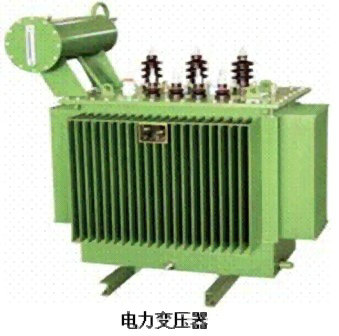

1	電力變壓器	90KVA		台	1
2	計量控製實訓櫃	MY-01A-1	600×600×2300mm	台	1
3	進線控製實訓櫃	MY-01A-2	800×600×2300mm	台	1
4	電容補償實訓櫃	MY-01A-3	800×600×2300mm	台	1
5	出線控製實訓櫃	MY-01A-4	800×600×2300mm	台	1
6	三相異步電機	1.1KW  380V		台	1
7	實訓指導書	MY-01A		份	1
8	工程材料			套	1

 五、基本配置詳細說明：

序號	配置名稱	型號規格
1	電力變壓器	S9-50KVA；50KVA；戶外式. 環境溫度:上限+40℃,下限-25℃海拔高度:≤1000m.  空氣相對溫度:≤90％(+25℃)
2	計量控製實訓櫃	MY-01A-1配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控製線路。
3	進線控製實訓櫃	MY-01A-2配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控製。學生能自行連接控製線路。
4	電容補償實訓櫃	MY-01A-3配置有補償電容、交流接觸器、電抗器、功率因數補償控製器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控製線路。
5	出線控製實訓櫃	MY-01A-4配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控製。學生能自行連接控製線路。
6	安裝調試	红桃视频app上門安裝調試

六、低壓供配電技術實驗裝置實驗內容：
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量櫃的接線實訓
6、進線櫃的接線實訓
7、電容補償櫃的接線實訓
8、出線櫃的接線實訓

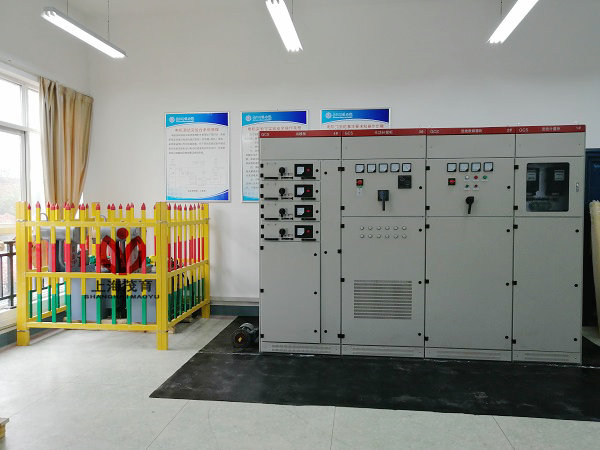

七、MY-01A彩圖：


八、低壓櫃由：計量櫃、進線櫃、補償櫃、出線櫃四個櫃體組成。
1、MY-01A-1教學低壓計量控製實訓櫃
1）設備概述：主要由三相有功電能表、三相無功電能表、接線銅排等組成，用於計量線路中有功功率與無功功率。
2）技術參數：
 （1）工作電源：三相五線  380V±5%  50Hz
 （2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
 （3） 外形尺寸：660×600×2300mm
 （4）額定電流：250A
 （5）工作環境：溫度0℃～50℃
 （6）相對濕度35～85%  海拔＜4000m
3）設備結構：整個櫃體為鋼製結構，經過機械加工成形，外表麵噴塗彩色環氧聚塑，堅固美觀。櫃體的底部采用帶刹車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置: (每台本配置)：

序號	配置名稱	型  號	規格(長×寬×高)	單位	數量
1	全鋼製結構櫃體		660×600×2300	台	1
2	三相四線有功電能表	DT862-4型		塊	1
3	三相四線無功電能表	DX862-4型		塊	1
4	電流互感器			套	3

2、MY-01A-2教學低壓進線控製實訓櫃
1）設備概述：主要由隔離開關、萬能低壓斷路器、控製按鈕、指示燈等部分組成，主要用於線路中電源的隔離及帶負載的啟停控製。萬能低壓斷路器具有手動及電動儲能功能。
2）技術參數：
（1）工作電源：三相五線  380V±5%  50Hz
（2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
（3）外形尺寸：800×600×2300mm
（4）額定電流：250A
（5）工作環境：溫度0℃～50℃
（6）相對濕度35～85%  海拔＜4000m
3）設備結構：整個櫃體為鋼製結構，經過機械加工成型，外表麵噴塗彩色環氧聚塑，堅固美觀。櫃體的底部采用帶刹車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置:(每台本配置)：

序號	配置名稱	型號	規格	單位	數量
1	全鋼製結構櫃體		800×600×2300	台	1
2	三相四線指針式電流表	正泰		套	3
3	三相四線指針式電壓表	正泰		個	1
4	正泰萬能轉換開關	LW5D-16YH3/3		套	2
5	萬能式斷路器	DW15-200		個	1
6	電流互感器	LMZ3-0.66		套	4
7	控製箱	DK-10		個	1
8	電磁線圈	正泰	φ0.64   1100匝	個	1
9	分勵脫扣器線圈	正泰	交流380V 50HZ	個	1
10	分閘、合閘控製按鈕			套	4

3、MY-01A-3教學電容補償實訓櫃
1）設備概述：主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。
2）技術參數：
（1）工作電源：三相五線  380V±5%  50Hz
（2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
（3）外形尺寸：800×600×2300mm
（4）額定電流：125A
（5）工作環境：溫度0℃～50℃
（6）相對濕度35～85%  海拔＜4000m
3）設備結構：整個櫃體為鋼製結構，經過機械加工成型，外表麵噴塗彩色環氧聚塑，堅固美觀。櫃體的底部采用帶刹車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置: (每台本配置)：

序號	配置名稱	型  號	規格(長×寬×高)	單位	數量
1	全鋼製結構櫃體		800×600×2300	台	1
2	限流電抗器	XD1-16		套	18
3	電流互感器	LM2J1-0.5		套	3
4	交流接觸器	CJ20-40		套	6
5	熱過載繼電器	JR36-63		套	6
6	有填料管式熔斷器插座	RT14-32		套	6
7	正泰萬能轉換開關	LW-16		套	2
8	無功率自動補償控製器	JKG2B-6		個	1
9	三相四線指針式電流表	正泰		套	3
10	三相四線指針式功率因數表	正泰		個	1
11	回路控製指示燈			套	12
12	電源線			m	適量

4、MY-01A-4教學出線控製實訓櫃：
1）設備概述：
    主要由隔離開關、低壓斷路器、銅排等部分組成。可根據負載的大小選擇相應規格的漏電斷路器控製輸出。
2）技術參數：
（1）工作電源：三相五線   380V±5%  50Hz
（2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
（3）外形尺寸：860×600×2300mm
（4）額定電流：250A
（5）工作環境：溫度0℃～50℃
（6）相對濕度35～85%  海拔＜4000m
3）設備結構：整個櫃體為鋼製結構，經過機械加工成型，外表麵噴塗彩色環氧聚塑，堅固美觀。櫃體的底部采用帶刹車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置: (每台本配置)：

序號	配置名稱	型  號	規格(長×寬×高)	單位	數量
1	全鋼製結構櫃體		860×600×2300	台	1
2	回路控製指示燈			套	4
3	三相四線指針式電流表	正泰		套	4
4	萬能轉換開關	LW-16		個	1
5	塑料外殼式斷路器	DZ20J-100/3300		套	4
6	電流互感器	LMZ3-0.66		套	4
7	電源線			m	適量

---

其他相關產品鏈接：
電力電氣及二次部分實訓考核裝置
電力係統繼電保護實訓平台
工廠供電技術實訓裝置
電力係統繼電保護綜合實驗裝置
電氣安裝與維修實訓考核裝置（高級）
35KV變電站及10KV供配電係統倒閘操作實訓屏
變電站綜合自動化實訓係統
繼電保護及供配電技術實驗裝置
低壓電氣控製技能實訓裝置
低壓電工電氣實訓考核裝置
安全用電實訓裝置
農村家用供電線路裝調實訓裝置
低壓配電成套實訓裝置
工廠供電綜合自動化實訓係統
現代電氣控製係統安裝與調試實訓設備
電力係統微機線路保護實訓考核裝置
電氣設備安裝調試技能實訓裝置
電力拖動（工廠電氣控製）實驗裝置
電力係統綜合自動化技能實訓考核平台
繼電保護實驗裝置
電氣動力設備安裝調試技能實訓裝置（初級）
電測儀表工培訓考核裝置
高級電氣PLC控製實訓設備
電氣裝配實訓裝置
變配電室值班電工技能培訓考核裝置
風電場電氣係統實訓裝置
繼電器特性及繼保實驗裝置
電力係統監控實驗平台
高低壓配電實驗實訓裝置
高低壓供配電技術成套實訓裝置
高低壓電氣裝配技能實訓考核裝置
內線安裝工實訓裝置（高級）
電力係統繼電保護工培訓考核平台
電力係統自動化實訓裝置
直流設備檢修工技能培訓考核裝置
教學低壓計量控製實訓櫃
供配電所實訓裝置
高低壓供配電技術實訓裝置
電氣照明設備安裝調試技能實訓裝置
農村廣播.電視與網絡通信係統實訓裝置
供配電及照明係統應用平台
戶外高壓實訓設備
樓宇供配電係統實訓裝置（LON總線型）
智能樓宇通用實訓支架
電能計量技能實訓平台
抄表核算員培訓考核裝置
電力係統微機變壓器保護實訓考核裝置
變電二次安裝工實訓考核裝置
變電站倒閘操作實訓係統
樓宇自控創新實訓平台
樓宇供配電及照明係統綜合實訓裝置（LON總線
裝表接電工實驗裝置
裝表接電工實訓裝置
電氣自動控製電路裝調維修考核裝置
6KV高壓開關櫃實訓裝置
