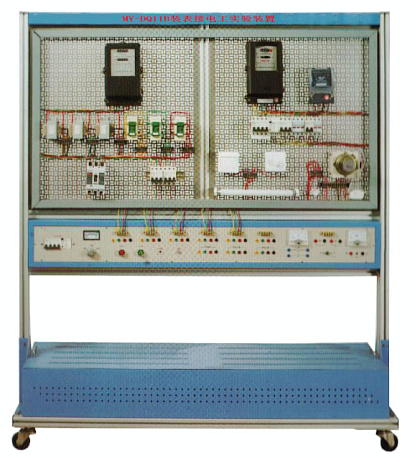

MY-DQ11B裝表接電工實驗裝置

裝表接電工實驗裝置-主要由實訓台、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。實訓係統根據裝表接電工工種要求，提供了豐富的資源，學生可以在實訓係統上完成高壓計量接線和低壓計量接線，並可實現帶電檢查，更重要的是係統可以全方位的培訓學生在不同的供電方式下、不同的用電方式下，正確的選擇電能表並裝表接電。設備采用準實物化設計，學生通過安裝接線及調試過程來熟悉調試裝表接電的方法和步驟。能以直觀的教學形式對學生進行專業技能的實訓，具有裝表接線方便、布線簡單、實踐教學係統性強、性價比高、維護方便等優點。該實驗裝置適用於工廠供配電，電氣技術等專業的相關課程的實訓考核，也可用於電力行業從事計量、裝表、抄表工作的人員技能培訓。
二、裝置特點：
1、布線自主靈活：裝置采用實訓設備經典形式網孔板結構，學生可以自主、靈活的安排元件器的布局，進行布線設計；
2、資源豐富：裝置配備了電源、表計、開關、感性負荷、阻性負荷，方便學生對元件進行檢測、接線；
3、保護完善：裝置帶有過流保護、漏電保護、過壓保護。
三、技術性能：
1、輸入電源：三相四線～380V±10% 50Hz
2、工作環境：溫度-10℃～+50℃
3、裝置容量：＜5kVA
4、外形尺寸：1400mm×400mm×1500mm
四、實訓項目
1、電流互感器的極性檢查
2、電壓互感器的極性檢查
3、三相四線有功電能表接線
4、三相無功電能計量接線
5、單相電能表接線
6、電能表聯合接線
7、單相普通電子式電能表接線
8、電子式多功能電能表接線
9、不同要求下的高壓電能計量裝置配置、安裝、接線
10.不同要求下的低壓電能計量裝置配置、安裝、接線
11、低壓電能表和互感器特殊接線
12、電能計量裝置接線後的停電檢查
13、電能計量裝置接線後的帶電檢查
14、遠程抄表係統的安裝與調試
五、裝置結構：
1、屏體屏體由網孔板、鋁質型材構建；桌麵為防火、防水、耐磨高密度板；屏下方設有左右兩個抽屜（帶鎖）。裝置整體結構堅固、造形美觀大方。
2、提供實訓元件：電流互感器、電壓互感器、塑殼斷路器、微型斷器器、各式電能表
