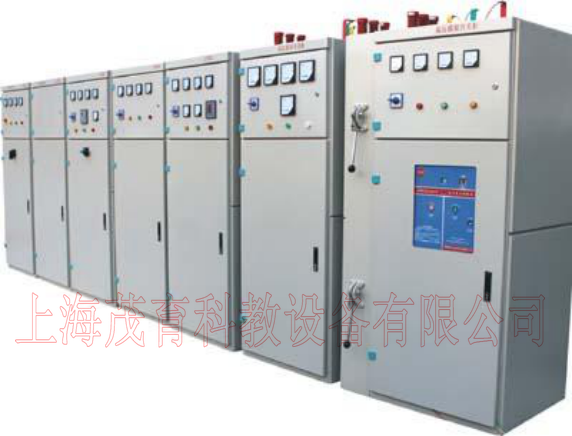

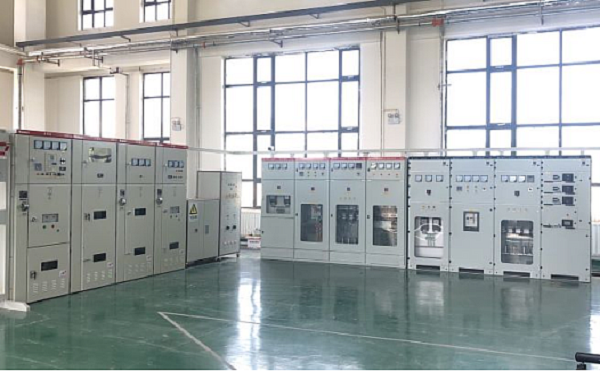

MY-DQ12B高低压供配电技术实训装置

高低压供配电技术实训装置-产品概述：
该设备是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际配电系统而设计的实训教学设备。低压供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。低压供配电实训考核设备（双回路供电）是由进线柜、计量柜、补偿柜、低压出线柜、联络柜（桥内接线方式）、负载柜组成。采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。
二、功能和实训项目：
1、低压供配电技术成套实训设备包含不同的低压配电柜，覆盖了常见的低压供配电的配置。
2、柜体安装方式为整体安装方式。进出线方式为上（下）进出线。
3、低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。
三、部分实训项目：
1、配电系统运行方式实训
2、低压配电设备的倒合闸操作实训
3、双回路供电及联络柜操作实训
4、互感器实训
5、电流互感器接线方式
6、有功、无功电度表的接线实训
7、多功能综合仪表接线实训
8、抄表实训
四、开关电器实训：
1、低压框架断路器的原理与接线
2、低压塑壳断路器的原理与接线
3、隔离开关的原理与接线
4、手动功率因数补偿实训
5、自动功率因数补偿实训
6、低压配电线路分级保护实训
7、接地保护实训
8、0.4KV照明系统配电实训
9、0.4KV动力系统配电实训
10、母线联络柜倒闸实训
11、安全操作规程培训
12、供配电工、维修电工职业技能鉴定考核训练
五、主要配置、功能及主要性能、技术指标

序号	设备名称	数量（套）	用途	功能	主要性能及技术指标
1	进线柜	2	总电源控制	1、附进线带漏电空气开关（板后操作） 2、主断路器可以手动操作也可以电动操作 3、带有进线电压指示仪表 4、可以进行各相电压转换操作 5、有三相电流指示仪表 6、断路器板前操作 7、设备带有前后有隔离保护钢板 8、前后开有观察窗 9、进线方式：上下均可进出线	1、断路器：DW 2、电压表： 450V 3、电流表： 4、互感器： 5、电压转换开关：LW5 6、空气开关（带漏电保护）：
2	计量柜	2	电能计量	有功功率显示无功功率显示有功电能计量无功电能计量综合显示仪表电压显示电流显示前后开有必要的观察窗	电流互感器：三相四线有功电度表：三相四线无功电度表：有功功率显示：无功功率显示：电压表（指针式）：电流表（指针式）：综合显示仪表（数显式）：
3	补偿柜	2	功率因数补偿	手动控制功能自动控制功能补偿电容自动放电功能补偿电容自恢复功能前后带有观察窗电容保护采用断路器保护功率因数显示前后开有观察窗	补偿电容器：接触器：小型断路器：功率因数表：自动补偿控制器：
4	出线柜（动力及照明柜）	2	动力及照明控制	抽屉式，带有机械连锁机构，带有隔室每个控制单元带有断电保护和电压指示每个柜体6支路（动力3个支路，照明三个支路），每支路控制电流16A	塑壳开关：接触器：电压表：
5	联络柜	1	联络	连通或者切断两个主柜之间电源	桥内接线方式
6	负载柜	2	动力、照明负荷	半开放式结构负载小车带单元控制可移动，车轮带自锁装置	感性负载10个单元，每个单元轴功率2.2KW阻性负载10个单元，每个单元功率1KW
7	安全防护材料与工具	2	1、绝缘手套2副 2、绝缘靴2副 3、绝缘地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆头扳手1套（8件套） 7、接地线（5M） 8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A) 9、电工常用工具	1、安全防护用品 2、安全防护用品 3、安全防护用品（正常的倒合闸、设备巡视、记录防护） 4~9、电气设备维护工具	1、安全防护用品应采用可在10KV环境下使用的合格产品。并能提供产品质量证明和企业资质证明。
8	安全标志	1	安全防护

六、其它详细详细介绍
（1）使用环境条件
1、周围空气温度不高于+40℃，不低于-5℃,在24小时内平均温度不高于+35℃。
2、相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度，如+20℃时为90%；
3、空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
5、海拔高度不超过2000米；
6、成套设备适用于以下温度运输和储存；-25℃至+55℃。在短时间内（不超过24小时）不超过+70℃。
（2）主要技术参数
①、额定绝缘电压：直流660V
②、额定工作电压：交流380V
③、辅助电路额定工作电压：交流380V、220V
④、母线额定电流：100A
⑤、分支母线额定电流：10~16A；
⑥、柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm
（3）结构特征
①、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
④、机械联锁：GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
⑤、受电开关、联络开关（多回路供电时）及GCK柜的抽屉都具有两个位置：接通位置及断开位置。
（4）订货须知
①、开关柜的顶部根据受电或联络需要可装母线槽、桥架等，母线桥离柜顶高度及母线桥的长度可根据用户需要由厂方设计配套供应（费用另算）。
②、负载柜其中感性负载22KW、阻性负载10KW。
③、受电点、负载点与低压成套设备距离大于10M或采用铜、铝排（我公司只提供五芯护套电缆），所发生费用（材料费、人工费、防护设施费等）均由采购方负担。
④、成套设备进线前级供电保护设施（开关等）由采购方提供。

友情提示：
1、设备验收：各采购单位收货时请检查高低压供配电技术实训装置的货品外观，核实高低压供配电技术实训装置的数量及配件，拒收处于受损状态的设备；

2、设备质保：上海红桃视频app将为各采购单位提供高低压供配电技术实训装置产品说明书内的质保条件和质保期，在质保范围内提供对高低压供配电技术实训装置的免费维修，超出条件承诺时提供对设备的有偿维修；

3、设备退换货：各采购单位单方面原因导致的高低压供配电技术实训装置选型错误或高低压供配电技术实训装置购买数量错误，造成设备的退换货要求，将不被接受；

4、设备货期：对高低压供配电技术实训装置的发货期为参考值，如您需要了解高低压供配电技术实训装置的精确货期，请与上海红桃视频app的销售人员联系；

5、咨询电话：如各采购单位对高低压供配电技术实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关高低压供配电技术实训装置的技术咨询。
