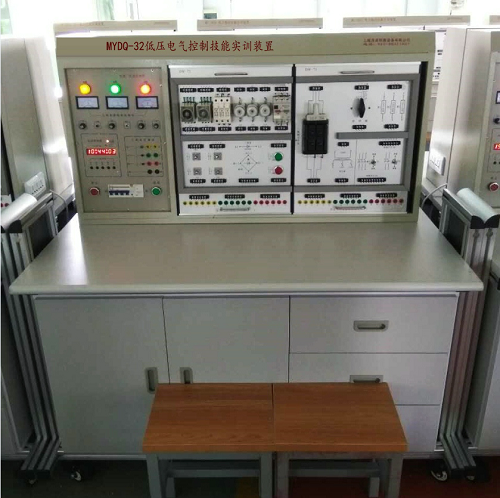

MYDQ-32低壓電氣控製技能實訓裝置

低壓電氣控製技能實訓裝置為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控製技術》《電力拖動控製線路與技能訓練》《工廠電氣控製技術》《繼電接觸控製技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展PLC與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利於保護器件，通過線槽走線，接近工業現場。
一、實訓裝置特點：
1、電氣控製線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目，如PLC或變頻調速，實訓的內容具有典型性、實用性。
2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小，節約用房，減少基建投資。
3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。
4、控製屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。
5、所有的元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件，通過線槽走線，接近工業現場。
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5%  50Hz
2、工作環境：溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、外形尺寸：1300×700×1400（mm）
三、裝置配備
（一）電源控製屏
控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。它為實訓考核提供電源及保護。
1、由無線遙控控製三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。
2、設有450V指針式交流電壓表三隻，指示輸入時三相電源電壓；指示燈三隻，指示實訓裝置與外部電源通斷情況。
3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除複位後方可啟動電源。
4、設有定時器兼報警記錄儀，平時作為時鍾使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由於接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。
（二）實訓桌：桌體為鋁木結構，桌麵為防火、防水、耐磨高密度板，設有抽屜和儲存櫃。
（三）實訓組件
1、DW-71 電力拖動培訓組件（一）
2、DW-72 電力拖動培訓組件（二）
3、DW-73 電力拖動培訓組件（三）
4、DW-74 電力拖動培訓組件（四）
5、三相異步電動機  380V  Y/△接法，帶離心開關  2台
6、直流電機   220V
四、實訓項目
1、閘刀開關正轉控製線路
2、接觸器點動正轉控製線路
3、具有自鎖的正轉控製線路
4、具有過找保護的正轉控製線路
5、倒順開關控製正反轉控製線路
6、接觸器聯鎖的正反轉控製線路
7、按鈕聯鎖的正反轉控製線路
8、按鈕接觸器複合聯鎖控製線路
9、自動往返行程控製線路
10、接觸器控製串聯電阻降壓起動線路
11、時間繼電器控製串聯電阻降壓控製線路
12、手動Y/△降壓起動
13、接觸器控製Y/△降壓起動
14、時間繼電器控製Y/△降壓起動
15、QX3-13型Y/△自動起動控製線路
16、半波整流能耗製動控製線路
17、全波整流能耗製動控製線路
18、C620車床電氣控製線路
19、手動降壓起動
20、單相運行反接製動控製線路
21、電動葫蘆電氣控製線路
22、C6163車床電氣控製線路
23、控製電路聯鎖控製線路
24、主電路聯鎖控製線路
25、直流電機啟動控製線路
26、直流電機的調速控製線路
27、直流電機的反轉控製線路
28、直流電機製動控製線路
五、配置表
配置表

序號	名稱	每台數量	單位	備注
1	控製屏	1	套
2	實訓桌	1	張
3	學生凳	2	張
4	器材配備	1	套	見表一

表一

序號	名稱	數量	單位
1	DW-71 電力拖動培訓組件（一）	1	套
2	DW-72 電力拖動培訓組件（二）	1	套
3	DW-73 電力拖動培訓組件（三）	1	套
4	DW-74 電力拖動培訓組件（四）	1	套
5	三相異步電動機 380V Y/△接法，帶離心開關	2	台
	直流電機 220V 50W	1	台
6	特製安全導線	20	根

友情提示：

1、設備驗收：各采購單位收貨時請檢查低壓電氣控製技能實訓裝置的貨品外觀，核實低壓電氣控製技能實訓裝置的數量及配件，拒收處於受損狀態的低壓電氣控製技能實訓裝置；

2、設備質保：红桃视频app將為各采購單位提供低壓電氣控製技能實訓裝置產品說明書內的質保條件和質保期，在質保範圍內提供對低壓電氣控製技能實訓裝置的免費維修，超出條件承諾時提供對裝置的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的低壓電氣控製技能實訓裝置選型錯誤或購買低壓電氣控製技能實訓裝置數量錯誤，造成低壓電氣控製技能實訓裝置的退換貨要求，將不被接受；

4、設備貨期：低壓電氣控製技能實訓裝置的發貨期為參考值，如您需要了解低壓電氣控製技能實訓裝置的精確貨期，請與红桃视频app的銷售人員聯係；

5、谘詢電話：如各采購單位對低壓電氣控製技能實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關低壓電氣控製技能實訓裝置的技術谘詢。
