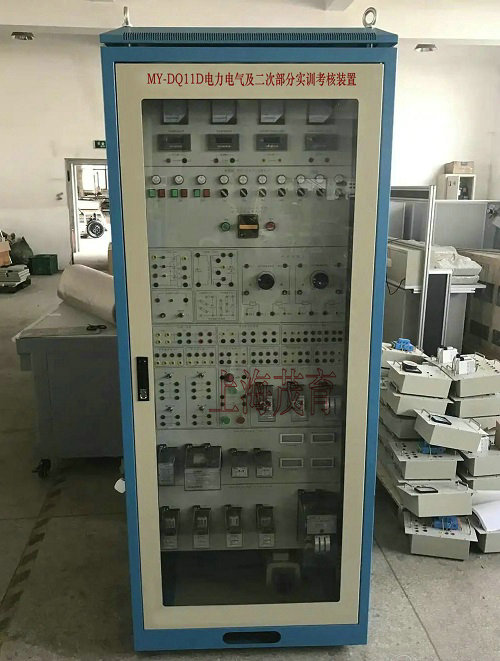

MY-DQ11D电力电气及二次部分实训考核装置


电力电气及二次部分实训考核装置-概述:
本装置是为了适应高职高专教育改革与发展的需要,以培养技术技能型人才而开发的产品,其中电气设备主要包括互感器和开关电器,采用实物,配有与该实物相关的安装接线和运行操作,增强了感性认识,强化了现场应用知识;二次部分主要包括断路器的控制回路与信号回路;中央信号和其他回路等。
本装置适用于发电、供电和电力自动化等相关专业的实训教学,也可供从事继电保护及二次回路的设计、安装和运行的工程技术人员参考。
二、
技术参数:
1.输入电源:三相五线~380V±10%  50Hz
2.工作环境:温度-10℃~+50℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<3kVA
4.外形尺寸:800×700×2000mm
三、
实训项目:
(一)互感器实训项目
1.电压互感器特性测试
2.电压互感器接线方式
3.电流互感器特性测试
4.电压互感器接线方式
(二)开关电器实训项目
1.塑壳断路器的原理与接线
2.隔离开关的原理与接线
3.负荷开关的原理与接线
4.自动重合闸的原理与接线
(三)二次部分实训项目
1.信号继电器
2.中间继电器
3.冲击继电器
4.闪光继电器
5.断路器的基本控制回路
6.断路器的防"跳跃"闭锁回路
7.灯光监测的断路器的控制回路
8.灯光和音响监视的断路器控制回路
9.有信号继电器的信号起动回路
10.重复动作手动复归的中央信号装置
11.重复动作自动复归的中央信号装置
12.闪光信号装置
(四)考核项目
1.音响监视的断路器控制回路
2.不重复动作的中央信号装置
3.自动重合闸前加速保护
四、
配置清单:
序号 名称 型号 数量 单位 备注
1 光字牌 DC220V 8
2 真有效值交流电压表 500V 2
3 真有效值交流电流表 5A 2
4 智能直流电压表 300V 2 个
5 智能直流电流表 2000mA 2
6 断路器状态指示灯   1
7 断路器状态指示灯   1
8 按钮   1
9 按钮   1
10 万能转换开关   1
11 单相调压器 1.5KW 1
12 三相调压器 0.5KW 1
13 单相变压器 100W 1
14 电流互感器 5/5a 3 个
15 电压互感器   3
16 桥堆   1
17 大妞子开关   5 个
18 按钮开关   2
19 按钮开关   2 个
20 按钮开关   1 个
21 磁盘电阻   2
22 信号继电器 DXM-2A 2
23 冲击继电器 ZC-23A 1
24 时间继电器 DS-22 1
25 时间继电器 DS-23 1
26 中间继电器 DZB-11B 1
27 返回延时继电器 DZS-12B 1
28 跳跃闭锁继电器 DZB-14B 1
29 中间继电器 DZ-31B 1
30 电流继电器 DL-24C/6 2
31 重合闸继电器 DH-3 1 个
32 蜂鸣器 DC220V 1
33 隔离开关   1
34 塑壳断路器   1
35 负荷开关   1
36 交流接触器   2
37 辅助触头   2
