MY-207B低壓電工電氣實訓考核裝置

低壓電工電氣實訓考核裝置-產品概述:
該裝置采用萬能網孔板開放式設計,自由組合的思路, 裝有完成各種低壓電氣控製所需要的多種低壓電器,如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等,學員根據實訓項目的要求,選取器件、組合成相應的實訓電路,完成電力拖動線路安裝、接線、調試及工藝整理,滿足實訓教學、鑒定培訓及職業競賽的需要。
、主要技術參數:
1、輸入電源:電壓AC380V,電流5A。
2、外形尺寸:700cm×500cm×1700cm
三、網孔實訓屏結構

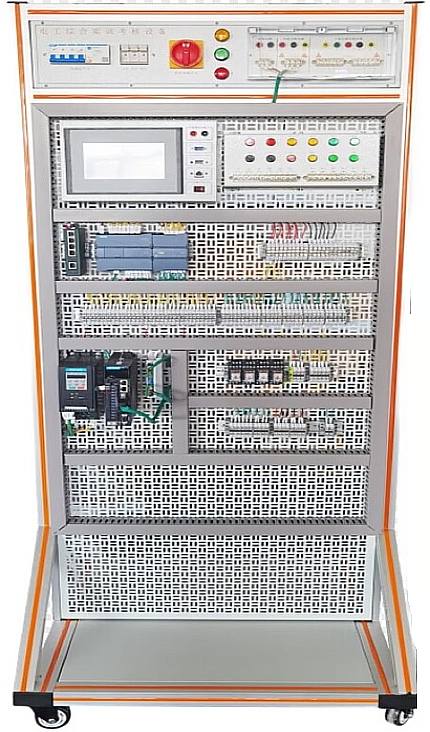

實訓屏底盤鋼鋁結構,實訓時放置電機,框架是工業鋁型材結構,萬能網孔板鑲嵌鋁型材中間,配以桔黃色裝飾條,豪華大氣,采用開放式設計,操作空間大,實訓操作方便,裝有4隻萬向輪,便於移動。
四、電源控製屏
在電源控製屏網孔實訓屏上端,為實訓任務提供各種電源,具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出;AC380V、AC220V,采用安全端子及螺釘端子兩種輸出方式,方便不同方式接線。 電源輸出區域設計有透明安全防護罩,提高用電的安全性。防護罩開合角度大於110度,出線孔為拱門型設計,並裝有實驗室慧用電安全控製係統
智能電源管理係統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能;電源具有一鍵鎖定功能,處理故障時,防止漏電保護器合閘,造成觸電危險;電源具有故障鎖定功能,發生故障導致跳閘時,不能人為上電,隻能通過遠程清除故障後,才能上電成功;能通過無線4G和有線以太網與手機APP和PC端雲平台通訊,沒有網絡的情況下,教室整套智能電源管理係統可離線獨立運行。
1、智能終端:智能電源管理係統以32位ARM為核心,采用4.3寸彩色觸摸屏為人機交互界麵,實時監控設備運行情況,提供Zigbee、CAN等多種通信模式,具備語音播報功能。能實時監測三相電壓、電流、功率,功率因數、頻率、電能等參數,液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數;設備時間管理包含年月日時間的顯示;用戶通過刷卡方式請求開啟設備,PC端進行授權之後,設備可啟動使用,PC端可分時預約設備的啟動和停止!
2、手機APP:用電狀態界麵實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等;用電數據界麵能智能查找近2年用電數據,設置界麵能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢複時間值等。後台查看報警日誌、操作日誌、故障日誌等。控製:可在微信小程序中遠程控製智能開關的通斷。
3、PC端軟件:每個設備狀態信息顯示,具有多個子界麵,具有故障分析,用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計;具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備,可單獨控製每台設備的開關!
4、後台係統:包含賬號管理、設備管理、報修管理、用戶管理,設備管理:①、包含監控管理:實時視頻監控每個教室,可一鍵預覽所有設備的在線和運行情況,分析設備使用率及運行時間!②、包含設備節點:可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5、報修管理:用戶可進行遠程報修,反應設備故障信息,編輯報修情況,後台可進行遠程維護,及時跟進,以有效解決用戶設備維護。
6、用戶管理:可連通手機號,對賬戶進行一對一的安全加密,實名認證,防止賬戶泄密、防盜,現場數據連接雲平台後台數據庫管理。
現場需對功能逐一演示,提供有效、權威的證明文件,佐證該產品的可靠、安全、先進性。
、實驗操作項目

1、起動停止控製電路;
2、異步電動機點動控製電路;
3、異步電動機兩地控製電路;
4、異步電動機聯鎖正反轉控製電路;
5、雙重聯鎖正反轉控製電路;
6、自動順序起動控製;
7、手動順序起動控製;
8、異步電動機星、三角控製電路;
9、異步電動機能耗控製電;
10、異步電動機反接製動控製電路;
11、自動往返控製電路;
12、正反轉點動、起動控製電路;
13、帶有點動的自動往返控製電路;
14、異步電動機自鎖控製電路;
15、異步電動機單向點動、起動控製電路;
16、電阻降壓起動控製電路;
17、C620-1型車床控製電路;
18、電動葫蘆電氣控製電路;
……自由設計項目。
六、元件配置清單
序號 型號 名稱 數量 單位 備注
1 D247LE﹣32 三相漏電開關 1
2 BH0.66 電流互感器 3
4 CJX2﹣0901 交流接觸器 4
5 輔助觸頭   2
6 JR36﹣20 熱繼電器 2
7 RT18-32X 1P熔斷器 5
8 LX9-222 行程開關 2
LX9-001 2
9 3H 控製按鈕 2
10 ST3 電子式時間繼電器 1
11 控製變壓器   1 50VA
12   大功率電阻 3
13   橋堆 1
14   二極管 1
15 380V(Y/△)180W 三相異步電機 1
16 380V(Y/△)180W 三相異步電機 1 帶離心開關
17 塑料卡子及自攻螺絲   100
18 端子排   20
