MYKT-7C變頻熱泵空調實驗裝置

一、變頻熱泵空調實驗裝置-產品概述
   本裝置是專門為職業院校製冷類相關專業而研製的實訓裝置，根據製冷類行業中空調與冰箱維修技術的特點，針對空調的電氣控製以及製冷係統的安裝與維修進行設計，強化了學生對空調冰箱係統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控製等技術,集製冷空調係統安裝。

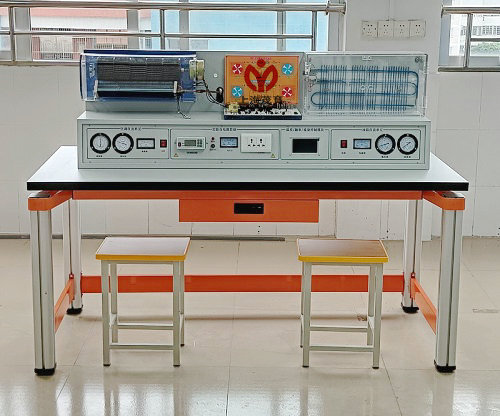

                                             設備圖片（櫃子選配）
二、功能特點:
1、該裝置集製冷空調、冰箱係統安裝、製冷係統電接線、壓力檢漏、抽真空、 充注製冷劑與運行調試於一體。
2、該裝置采用模塊化設計，電氣控製與製冷係統獨立分開，並且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。
3、實訓平台直觀展示了空調、冰箱的係統結構、工作原理。可清楚的看到製冷係統結構 及主要部件的實物，係使整個空調係統係統的實時工作狀態一目了然。
* 4、該裝置是根據分體式空調器、直冷冰箱控製電路、作為實訓考核對象，能 使學生熟練掌握空調器控製電路、基本原理及維修技術
5、使用該裝置能學到分體式式空調器、。其中空熱泵分體空調部分據有以下製冷模式、製熱模式、除濕模式、送風模式、四種工作模式。
6、冰箱冰箱控製電路為直冷模式控製。
*7、安全保護：
采用LCD液晶麵板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。智能電源管理係統具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過清除故障後，才能上電成功
三、技術指標
1、輸入電源：單相三線   AC220V±10%  50Hz
2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量 ： ≤1.5KVA
4、製冷劑： R22、R600a
5、冰箱：85W，
6、外形尺寸（大約）1600mm×700mm×1150mm
7、環保等級  材料選用符合國家相關環保標
8、安全保護：采用LCD液晶麵板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。智能電源管理係統具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能
四、空調係統組成
*1、新型實訓平台：
1）桌子采用100*100MM鋁型圓形材形為結構，桌麵支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。
2）實驗平台為1.5MM板金製作，形狀L形，空調室內機為壁掛式，可以掛在平台上，
整機含空調係統、電冰箱係統、電氣控製係統等組成。
2、空調外機
由製冷壓縮機、外風機、四通閥、空調閥、製冷過濾器、液視鏡、手閥組成
3、製冷製冷係統：
管路1套、製冷係統管路1套壓力表（1.5MPa） 1隻（3.5 MPa）1隻等。
4、電源模塊：
包括漏電短路器，電壓表（0～250V） 1隻，電流表（0～5A）1隻、。
*5、變頻分體空調控製線路模塊:
采用全直流變頻主機控製方式有可全方位演示變頻空調的啟動工作運行能力
6、透明式分體空調室內機（提供樣品）
內機為一體化透明有機玻璃，可清晰的看到時內機結構，包括室
1）風機結構模式：五線電機、三速可調
2）送風模式：采用標準的風筒送風模式
7、直流變頻空調電腦控製主機
1）、可達到省電，寬電壓、低噪聲、運行穩定，壓縮機工作頻率可隨溫度變化而自動調整壓縮機輸出頻率。
2）、最大輸出電流11A、最小頻率30HZ,電大頻率110HZ。
係統采用直流變頻控製方式，控製電壓AC24-48脈衝信號設置
3）、4環境傳感器：實時測量環境溫度，可控製電磁膨脹閥的開度電大開度5000步，管道溫度傳感器、可控製壓縮機製熱上過程開度。排氣傳感器：控製壓縮機過熱保護
4）、噴液降溫功能：係統設定了噴液功能，更全麵保護壓縮機提高機組工作效率，噴液回差設定溫度-2度，排氣溫度保護功能為+2度，啟動噴液功能。
5）、過熱調節，吸所溫度-蒸發溫度=過熱溫度
6）、雙向故障代碼要能在實驗板上分別顯示，設置的故障可同步顯示代碼

序號	名稱	代碼
1	室內傳感器故障	E1、外機閃1次停3秒
2	室內管道傳感器故障	E2外機閃2次停3秒
3	室外環境感器故障	E3、外機閃3次停3秒。
4	壓縮機排氣傳感器故障	E4、外機閃4次停3秒
5	壓縮機過電壓故障	E5、外機閃5次停3秒
6	壓縮機過電流故障	E6、外機閃6次停3秒
7	壓縮機掉相電保護故障	E7、外機閃7次停3秒
8	室內機與外機通信故障	E8、外機閃8次停3秒
9	模塊通信失敗	E9、、外機閃9次停3秒
10	壓縮機高溫保護故障	EA、外機閃10次停3秒

五、直冷冰箱係統組成
1、冰箱
由製冷壓縮機、製冷過濾器、液視鏡、手閥組成
2、製冷製冷係統：
管路1套、製冷係統管路1套壓力表（1.5MPa） 1隻（3.5 MPa）1隻等。
3、模擬冰箱
內機為一體化透明有機玻璃，可清晰的看到時內機結構，包括蒸發器、溫控製器、
★七、智能實驗/實訓組合模塊
1、智能實訓係統由多個模塊搭配組成，可根據功能要求，通過連接線自由組合。模塊1：溫度測量功能、模塊2：故障設定模塊功能、模塊3：溫度、溫度控製模塊：模塊4：加熱/濕度溫度控製、
2、模塊1：溫/濕度模塊，通過標準通信協議與5寸觸摸屏顯示屏通信，上可測量16路溫度、16路溫度過通過在線名稱修改，如壓縮機排氣溫度、壓縮機吸氣溫度、冷凝器溫度、蒸發器進溫度等。
1）溫度測量儀表功能：通過10K傳感器，可在線可測量16路溫度。
2）濕度度測量儀表功能：通過變換濕度傳感器，可測量16路空間中濕度功能。
3、模塊2：故障設定模塊：通過通過標準485通信協議與顯示屏通信，可設定16路故障模式。可設定製冷係統中的常見故障、電路故障、通過這故障敲定，可通過屏上的對應溫度、濕度變化，製冷係統各參數點的變化，從而判斷故障的對應位置。
4、模塊3：製冷溫度/濕度控製：製冷控製主機溫度可在0-120度/濕度可在0-100RH%之間可調，當到達設定溫度/濕度時主機停止。
六、項目實訓內容
1、製冷工專用工具的使用
2、氣焊焊槍的使用與焊接
3、空調製冷係統的保壓、檢漏與製冷劑加充
4、空調控製電路電氣故障考核、故障分析與故障排除
5、冰箱製冷係統的保壓、檢漏與製冷劑加充
6、冰箱抽真空實訓
7、冰箱控製電路電氣故障考核、故障分析與故障排除
8、定量加注過程方法
9、 學會使用軟件輔助計算，輕鬆的製冷劑性能的計算（物熱力學與熱物理據運行據數據，製冷劑的比較）、組件計算 、組件效率的計算。
10、 學會使用軟件計算各種製冷循環中，係統中組件參數以及性能係數、質量流率，配管尺寸等參數

---
