二、技術參數：
輸入電源：AC380V±5%(三相五線) 50Hz
額定功率：≤1KW
環境溫度：-10℃～40℃
相對濕度：≤85%
外形尺寸：1980×660×3000mm
控 製 櫃：800×480×1850mm
變 頻 器：FR-E540-0.4K-CH
P L C：三菱FX2N-64MR
控製方式：開關量/數字量雙控及VVVF技術
層 數：五層五站×三台
曳引機功率：90W/380V
設備重量：1000Kg
三、產品結構：
井道框架：相當於電梯附著的建築物，為電梯提供支承，固定導軌，采用鋼架結構。
曳 引 機：位於櫃架頂部，是電梯的動力設備，安裝在兩條承重梁上。主要由以下部分組成。
電 動 機：鼠籠式三相感應電動機，采用變頻變壓(VVVF)驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控製要求上升到額定頻率，減速時，使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的舒適感。
製 動 器：隻在電梯通電運轉時鬆閘，當電梯停止時製動，並保持轎廂位置不變，工作電壓為AC220V。
控 製 器：采用蝸輪蝸杆減速器，具有精度高、效率高、噪音低的特點。
曳 引 輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的磨擦力。
控製櫃：
變 頻 器：根據PLC給出的指令，對電機的運行頻率、電壓進行調製，使電機平衡。
可編程序控製器(PLC)：控製電梯的運行狀態，根據內呼或外呼信號，對電梯的位置進行邏輯判斷，然後給出運行指令，使電梯實現應答呼梯信號、順向載停、反向保留信號、自動關門等功能。
安全及門鎖回路：由繼電器回路組成，門鎖、急停開關的通斷決定安全回路的正常與否，以使PLC判斷電梯是否處於安全狀態。
導 軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。
轎 廂：由曳引鋼絲繩懸掛，通過曳引輪另一端連接對重，在導軌上運行，轎廂裝備自動門，門上裝有聯鎖開關，當門關閉後電梯才能啟動，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。
對 重：與轎廂連接，作用是平衡轎廂的重量。
層 門：門上有門鎖開關，當層門關閉後，電梯才能啟動。
操 縱 箱：設在井道正麵左側，模擬乘客在轎廂內選層的信號輸入設備
數字顯層器：七段數碼管顯示轎廂所在樓層“1”、“2”、“3”、“4”、“5”選層按鈕、開關門銨鈕
方向指示燈：電梯運行方向指示
超重指示燈：電梯超重時指示(帶聲音報警)
電 源 鎖：開關電梯電源，即首層外呼盒
減速信號係統：由永磁感應器構成，提供轎廂停層位置信號
終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。
四、基本配置：

序號	配置名稱	型號	規格（長×寬×高）	單位	數量	備注

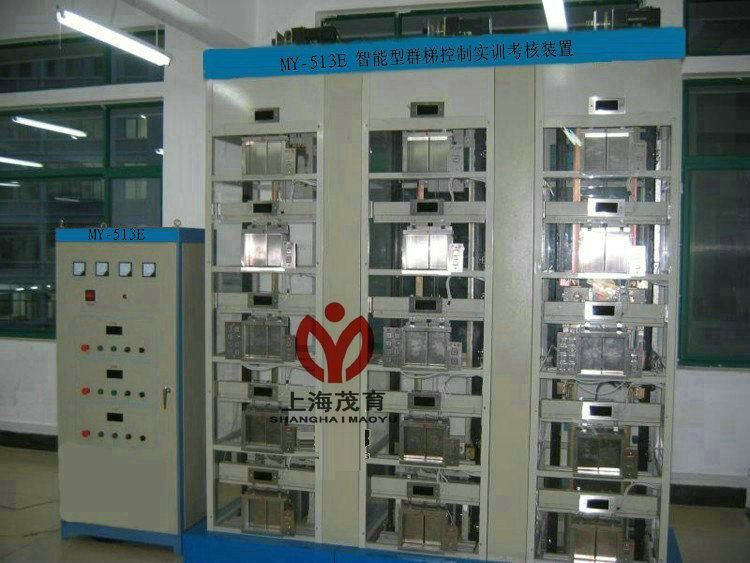

群梯控製實訓考核設備
1	五層五站教學透明電梯	513E	660×660×3000mm	台	3
2	控製櫃	513E	800×480×1850mm	套	1
3	計算機係統			套	1	校方自配
4	電腦桌			張	1
5	高級五輪轉椅			張	1
6	手持編程器	FX-20P		隻	1
7	編程電纜	SC09		條	1
8	電源電纜			條	1
9	群梯實驗說明書			本	1
10	群梯編程輔助考核軟件			套	1
11	FX係列編程手冊電子版	光盤		張	1
12	三菱變頻調速器PLC說明書			套	1
