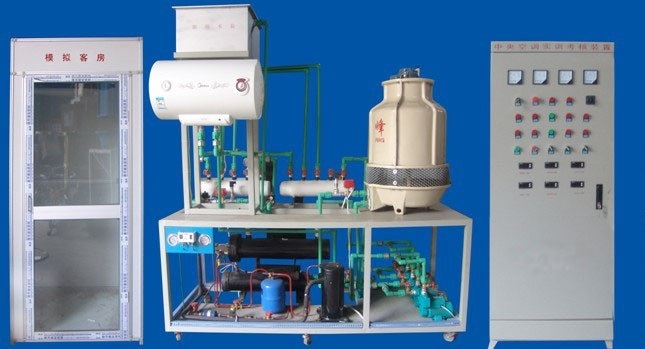

MY--88現代建築暖通綜合實訓係統概 述:
現代建築暖通綜合實訓係統”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業及本科院校的教學和實訓要求研發的產品。本裝置將中央空調微型化，同時保持整個中央空調係統的完整性和合理性。本實訓台能單獨演示中央空調夏天製冷、冬天製熱循環。
該裝置適合高等職業院校、中等職業學校及本科院校的機電技術應用、電氣運行與控製、電氣技術應用、製冷空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化及機電一體化》、《製冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。

一、 裝置特點
1. 控製器采用可編程控製器，擁有成熟的專業技術和廣闊的市場背影，產品緊貼實際應用和先進技術，實用性強
2. 控製平台有熱過載保護、過流保護、漏電保護、接地保護等多重保護機製
3. 控製係統能體現真實的供水係統，有自動和手動控製兩種方式，當自動控製失效時，係統由手動控製方式運行
4. 控製對象采用不鏽鋼、鋁型材等組成，保證不生鏽、不易老化；模擬現實生活中的大廳和房間，動力係統由專用水泵構成，其中2台冷卻水水泵、1台換熱水泵、2台冷凍水水泵，能夠實現給模擬大廳和模擬房間製冷和供暖的水係統循環。
二、技術參數:
1. 輸入電源：三相五線～380V±10% 50Hz
2. 製冷劑/用量：R22 2kg
3. 風機盤管：350m3/h
4. 外形尺寸：00cm×200cm×210cm
5. 冷卻循環水泵：38L/min 揚程10米
6. 冷凍循環水泵：38L/min 揚程10米
7. 供熱循環水泵：38L/min 揚程10米
8. 模擬鍋爐：功率：1500W 容量：60L
9. 係統保護：具有高低壓力、過熱保護裝置
10. 安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
三、 係統組成:
實訓裝置由電氣控製櫃、實訓對象、模擬房間、模擬大廳、測量儀表等組成：
1. 電氣控製櫃:
采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控製器、係統流程圖、執行部件工作指示、
交流接觸器及熱保護器等控製元件。共分為三層鐵質麵板，最上麵層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕
及溫度指示。第二層為PLC控製器及係統流程圖，PLC控製器采用西門子224主機、EM231模擬量擴展模塊、EM223數字量擴展模塊、對應執行部件
工作狀態指示燈等組成。最下麵層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控製回路以交流
220V電壓為主。
2. 實訓對象:
實訓對象采用不鏽鋼鋼架製成，係統由製冷機組、冷卻水係統、媒水水係統、供暖係統等組成。
1) 製冷機組：包括1台3匹旋轉式壓縮機、殼管式冷凝器、幹式蒸發器、儲液罐、內平衡式熱力膨脹閥、幹燥過濾器等組成，管路中還設有操作手閥、高低壓力控製器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察製冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，並套有保溫材料。
2) 冷卻水係統：包括1台3T玻璃鋼冷卻塔、2台冷卻水泵（1台常用、1台備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。
3) 媒水水係統：包括2台媒水水泵（1台常用、1台備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。
4) 供暖係統：包括1台電加熱水器、1台換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。
3. 模擬房間:　
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬房間外型尺寸為100cm×100cm×215cm，房間內部安裝有數顯溫度控製控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。
4. 模擬大廳:
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬大廳外型尺寸為100cm×200cm×215cm，房間內部安裝有數顯溫度控製控器、新風處理係統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。
5. 測量儀表:
1)電氣控製櫃監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。
2)製冷係統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控製器：
高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。
3)媒水水係統監測儀表參數：徑向壓力表量程0～0.16 Mpa
四、實訓項目:
1. 中央空調的硬件設備的孰悉
2. 中央空調的啟動、運行、調試技術的實訓
3. 中央空調運行工作情況、運行參數檢測分析
4. 中央空調控製原理的認識
5. PLC可編程控製器編程
6. 數據采集技術的應用
7. 組態技術應用
8. 網絡技術的應用（遠程控製）
9. 傳感器及變送器安裝和使用
