電機的簡介及用途

1.概述
        電動機是把電能轉換成機械能的設備。在機械、冶金、石油、煤炭、化學、航空、交通、農業以及其他各種工業中，電動機被廣泛地應用著。隨著工業自動化程度不斷提高，需要采用各種各樣的控製電機作為自動化係統的元件，人造衛星的自動控製係統中，電機也是不可缺少的。此外在國防、文教、醫療及日常生活中(現代化的家電工業中)電動機也愈來愈廣泛地應用起來。電動機已實施出口產品質量許可製度，未取得出口質量許可證的產品不準出口。
2.結構及各部分的作用
        一般電動機主要由兩部分組成：固定部分稱為定子，旋轉部分稱為轉子。另外還有端蓋、風扇、罩殼、機座、接線盒等。定子的作用是用來產生磁場和作電動機的機械支撐。電動機的定子由定子鐵心、定子繞組和機座三部分組成。定子繞組鑲嵌在定子鐵心中，通過電流時產生感應電動勢，實現電能量轉換。機座的作用主要是固定和支撐定子鐵心。電動機運行時，因內部損耗而發生的熱量通過鐵心傳給機座，再由機座表麵散發到周圍空氣中。為了增加散熱麵積，一般電動機在機座外表麵設計為散熱片狀。電動機的轉子由轉子鐵心、轉子繞組和轉軸組成。轉子鐵心也是作為電動機磁路的一部分。轉子繞組的作用是感應電動勢，通過電流而產生電磁轉矩。轉軸是支撐轉子的重量，傳遞轉矩，輸出機械功率的主要部件。
3.原理
        電動機的工作原理是建立在電磁感應定律、全電流定律、電路定律和電磁力定律等基礎上的。當磁極沿順時針方向旋轉，磁極的磁力線切割轉子導條，導條中就感應出電動勢。電動勢的方向由右手定則來確定。因為運動是相對的，假如磁極不動，轉子導條沿逆時針方向旋轉，則導條中同樣也能感應出電動勢來。在電動勢的作用下，閉合的導條中就產生電流。該電流與旋轉磁極的磁場相互作用，而使轉子導條受到電磁力F，電磁力的方向可用左手定則確定。由電磁力進而產生電磁轉矩，轉子就轉動起來。
4.分類
        按其功能可分為驅動電動機和控製電動機；按電能種類分為直流電動機和交流電動機；從電動機的轉速與電網電源頻率之間的關係來分類可分為同步電動機與異步電動機；按電源相數來分類可分為單相電動機和三相電動機；按防護型式可分為開啟式、防護式、封閉式、隔爆式、防水式、潛水式；按安裝結構型式可分為臥式、立式、帶底腳、帶凸緣等；按絕緣等級可分為E級、B級、F級、H級等。
5.檢驗標準
        電動機的檢驗標準在國際上廣泛采用的是國際電工委員會(IEC)的現行有效標準。我國電動機生產的國內標準主要是國家標準和行業標準。常用的標準有：GB755《旋轉電機基本技術要求》；GB10068《旋轉電機振動測定方法及限值》；GB10069《旋轉電機噪聲測定方法及限值》；GB1032《三相異步電動機試驗方法》；GB1029《三相同步電機試驗方法》；GB5171《小功率電動機通用技術要求》；JB1136《微型單相交流串激電動機和試驗方法》；ZBK22007-88《Y係列三相異步電動機技術條件》等。
        我公司生產的電機實訓設備係列產品， 綜合了目前我國各類高校所開設的 “電機學”、“電機與拖動”、“控製微電機”、“繼電接觸控製”、“工廠電氣控製”、“可編程控製器技術”、“電力電子技術”、“半導體變流技術”、“電機控製”(直流電機調速、交流電機調速及變頻調速)、“電力拖動自動控製係統”及“控製理論”等課程實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，精心研製而成。在同類產品中結構合理、功能完善、可靠性好、性價比高。

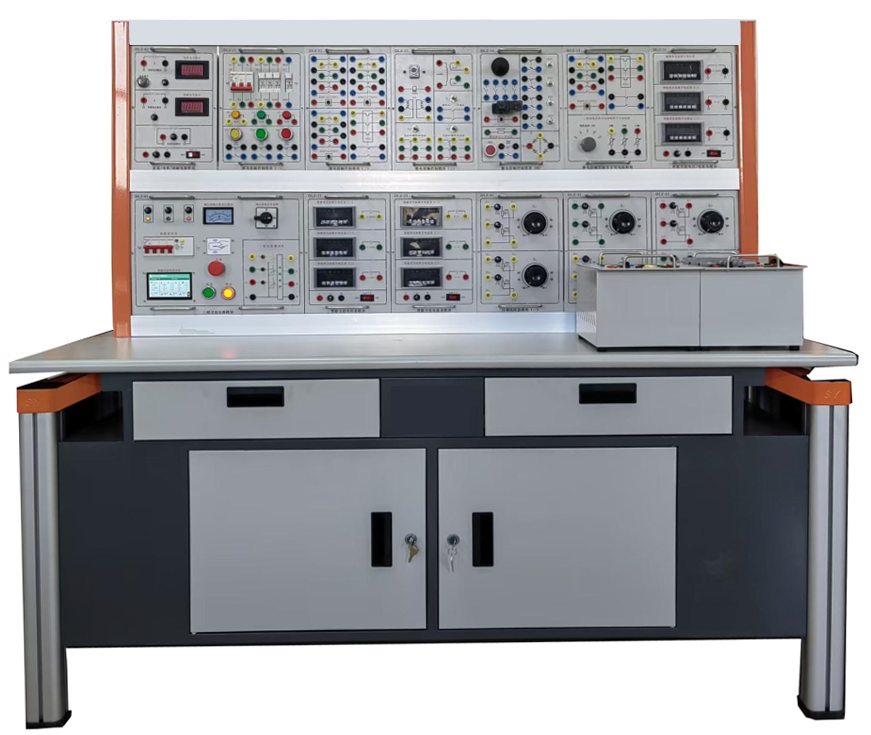

一、電機及電氣技術實驗裝置-概述
本裝置是我公司根據當前實驗教學改革的發展，集眾多國內外廠家的優點，精心研製、改進而成的新一代實驗設備。依據高等院校《電機學》，《電機與拖動》實驗大綱要求進行設計。涵蓋了“電機學” 、 “電機與變壓器” 、“電機與拖動”等專業課程所開設的實驗項目。
二、實驗裝置特點
1、綜合性強: 本裝置掛件配齊時可完成目前國內各類院校電機及電氣控製學科課程的全部實驗項目。
2、適應性強: 能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，隻需添加部件即可，永不淘汰。
3、整套性強:從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。
4、直觀性強：各實驗掛件采用分隔結構形式，組件麵板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強：裝置占地麵積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控製實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；
6、開放性強： 控製屏供電隔離（浮地設計），並設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利於提高學生分析問題和解決問題的能力。
三、技術參數
1、輸入電源：三相四線(或三相五線) ～415V±10% 50Hz ，容量>1.5kVA。
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、外形尺寸：長1600mm，寬750mm，高1600mm。
4、安全性:配置電流型漏電保護、三相隔離變壓器的浮地保護等安全措施，確保實驗人員裝備的安全。
四、裝置可完成的實驗功能
（一）直流電機實驗功能
1. 直流電機認識實驗、起動與調速實驗
2. 直流並勵電動機：工作特性、機械特性、調速特性
3. 直流複勵發電機運行特性（ 他勵發電機實驗，並勵發電機，複勵發電機實驗）
4. 直流並勵電動機轉動慣量的測定
（二）變壓器實驗功能
1. 單相變壓器：空載試驗、短路試驗、負載試驗
2. 三相變壓器：空載試驗、短路試驗、負載試驗
3. 三相變壓器的聯接組和不對稱短路
4. 三相三繞組變壓器
5. 單相變壓器的並聯運行實驗
（三）異步電機實驗功能
1. 三相異步電動機參數測定
2. 三相異步電動機的工作特性：空載試驗、負載試驗、堵轉試驗
3. 三相異步電動機起動與調速：直接起動、Y-Δ起動、轉子串電阻起動、 轉子串電阻調速
（四）電動機機械特性的測定
1. 直流他勵電動機四象限機械特性：電動及回饋製動機械特性；電動及反接製動機械特性；能耗製動機械特性；
2. 三相異步電機在各種運行狀態下的機械特性（電動運行狀態；反接製動狀態，能耗製動狀態）
3. 三相異步電動機的M～S曲線測定
（五）同步電機實驗的功能
1. 三相同步發電機的運行特性
2. 三相同步發電機的並聯運行
3. 三相同步電動機
4. 三相同步電機參數的測定
（六）繼電接觸控製與電力拖動（電氣控製）實訓
1.三相異步電動機點動和自鎖的控製線路
2.三相異步電動機正反轉的控製線路
3.順序控製線路
4.三相鼠籠異步電動機降壓起動的控製線路
5.三相線繞式異步電動機起動的控製線路
6.三相異步電動機能耗製動的控製線路
7.三相異步電動機單向啟動及反接製動的控製線路
