工業中的過程控製是指以溫度、壓力、流量、液位和成分等工藝參數作為被控變量的自動控製。

        過程控製一種措述、計劃和規定。組織中常見的程序很多，例如決策程序、投資審批程序、主要管理活動的計劃與控製程序、會計核算程序、操作程序、工作程序等。凡是連續進行的、由多道工序組成的管理活動或生產技術活動，隻要它具有重複發生的性質，就都應當為其製定程序。

        （1）程序是一種計劃。

        它規定了如何處理重大問題以及處理物流、資金流、信息流等的例行辦法。也就是說，對處理過程包含哪些工作、涉及哪些部門和人員、行進的路線、各部門及有關人員的責任，以及所需的校核、審批、記錄、存貯、報告等等，進行分析、研究和計劃，從中找出最簡捷的、最有效的和最便於實行的準確方案，要求人們嚴格遵守。

        （2）程序是一種控製標準。

        它通過文字說明、格式說明和流程圖等方式，把一項業務的處理方法規定得一清二楚，從而，既便於執行者遵守，也便於主管人員進行檢查和控製。程序所隱含的基本假設是，管理中的種種問題都是因為沒有程序或沒有遵守程序而造成的。

        （3）程序還是一種係統。

        一個複雜的管理程序，例如新產品開發、成本核算等，往往涉及多個職能部門、多個工作崗位、不同的主管人員和專業人員、各種計劃、記錄、帳簿、報告，以及各種類型的管理活動，例如調研、計劃、設計、會審、校核、登帳、核算等等，因而應將其看作是一種係統，用係統觀點和係統分析方法來分析和設計程序。從係統的觀點來看，一個管理係統的程序化水平，是這個係統“有序”程度的一種標誌。

一、係統概述：

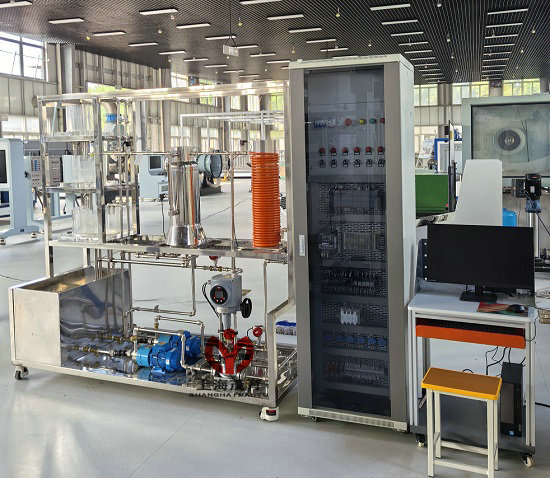

MYG-68A型高級過程控製係統實驗裝置是從高校自動化相關專業教學實驗的需求出發，采用代表自動化行業技術潮流的現場總線技術，開發出來的進行通訊和遠程控製的網絡化和數字化實驗裝置。
MYG-68A型高級過程控製係統實驗裝置是由現場總線控製係統和對象係統組成。
1、控製係統硬件
除電氣部分給各種工作部件提供電源外，還有下列主要部件：
(1) SIEMENS CPU 1214C係列
(2) 明緯 電源模塊一個
(3) 模擬量輸入模塊SM 1231模塊兩個
(4) 模擬量輸出模塊SM 1232模塊一個
(5) 變頻器一個
2、控製係統軟件
采用SIEMENS WINCC軟件監控、SIEMENS STEP7編程
二、係統特點
能完整的體現現場過程變量數字化采集,實現從過程變量的現場采集到上位監控的全數字化傳輸,可完成DCS分布控製係統架構。
三、係統結構
控製係統結構圖如下：
四、控製對象
一）係統組成
1、過程控製實驗對象係統
實驗對象係統包含有：不鏽鋼儲水箱；上、中、下三個串接有機玻璃圓筒型水箱；三相4.5kW電加熱鍋爐（由不鏽鋼鍋爐內膽加溫筒和封閉式外循環不鏽鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。
係統動力係統有兩套：一套由SIEMENS變頻器、三相（380V交流）不鏽鋼磁力驅動泵、電動調節閥、交流電磁閥、渦輪流量計等組成；另一套由220V循環泵、渦輪流量計等組成。
整套對象係統完全由不鏽鋼材料製造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。
實驗室智慧用電安全控製係統；智能電源管理係統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過遠程清除故障後，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端雲平台通訊，沒有網絡的情況下，教室整套智能電源管理係統可離線獨立運行。智能終端：智能電源管理係統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界麵，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之後，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示。可設備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。2）手機APP：用電狀態界麵實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；後台查看報警日誌、操作日誌、故障日誌等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，後台可進行遠程維護，及時跟進，以有效解決用戶設備維護。3）PC端軟件：每個設備狀態信息顯示，具有多個子界麵，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控製每台設備的開關！用電數據界麵能智能查找近2年用電數據，設置界麵能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢複時間值等。
2、對象係統中的各類檢測變送及執行裝置
(1) 擴散矽壓力變送器三隻：分別檢測上水箱、中水箱、下水箱液位；
(2) 渦輪流量計三隻：分別檢測兩條動力支路及盤管出水口的流量；
(3) Pt100熱電阻溫度傳感器六隻：分別用來檢測鍋爐內膽、鍋爐夾套、盤管（三隻）及上水箱出水口水溫；
(4) 控製模塊：包含電磁閥21隻、電動調節閥一個、可控矽溫度控製模塊一隻；
(5) 三相380V不鏽鋼磁力驅動泵、220V循環泵。
二）、係統主要特點
1. 被調參數囊括了流量、壓力、液位、溫度四大熱工參數
2. 執行器中既有電動調節閥儀表類執行機構，又有變頻器等電力拖動類執行器
3. 係統除了能改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥製造各種擾動
4. 一個被調參數可用不同的動力源、不同的執行器和不同的工藝線路下可演變成多種調節回路，以利於討論、比較各種調節方案的優劣
5. 能進行多變量控製係統及特定的過程控製係統實驗
