一．過程控製的要求
過程控製涉及工業生產的各個領域，不同的工藝過程控製有不同的要求。但總的歸納起來有三個方麵的要求：安全性、經濟性和穩定性。
1. 安全性
安全性指的是在生產的整個過程中，確保人身安全和設備的安全，這是最重要的要求。因此在這樣的係統中都要采用參數越限報警、事故報警和連鎖保護等措施加以保證。在化工等易燃易爆環境中使用的儀表都必須是防爆儀表。為了保護大型設備的安全，係統可設計在線故障預測和診斷係統、容錯控製係統等，以進一步提高係統運行的安全性。
2. 經濟性
經濟性指在過程控製係統在生產相同質量和產量的條件下，所消耗的能源和材料最少，做到生產成本低、生產效率高。
3. 穩定性
穩定性即要求係統具有抑製外部幹擾，保持生產過程長期穩定運行的能力。工業生產過程的生產條件不可能完全不變，其影響因素就更多，這就要求過程控製係統在諸多因素幹擾的情況下仍能保持係統的穩定。過程控製係統在運行時有兩種狀態：一種稱為穩態，係統的設定值保持不變，也沒有受到整個外來的任何幹擾，因此被控變量也保持不變，整個係統處於平衡穩定狀態；而另一種為動態，係統的設定值發生了變化，或者是係統受到了外擾，原來的穩態遭到了破壞，係統的各部分也將作出相應的調整，改變操縱變量的大小，使被控變量重新回複到設定值，使係統穩定下來。這種從前一個穩定狀態到另一個穩定狀態的過程稱為過渡過程。實際上大多數係統被控對象總是不斷地受到各種外來的幹擾影響，係統經常處於動態過程中。因此評價一個係統的品質，不能單純評價其穩態，更重要的是應該考慮它在動態過程中被控變量隨時間變化的情況。
二、過程控製係統的應用
1.精餾塔過程控製係統
精餾是利用混合液中不同組分揮發溫度的差異將各組分分離的過程。精餾塔是精餾過程的關鍵設備，是一個多參數的被控過程，不同工藝要求的精餾塔結構不相同，工藝參數、變量之間存在多種組合，控製方案繁多；另外，精餾工藝控製要求較高，控製相對困難。隻有對生產工藝進行深入分析，才能設計出合理的控製係統。
2.精餾塔的控製要求：
(1)．保證產品質量；(2)．保證平穩生產；(3)．滿足約束條件；(4)．節能要求和經濟性精餾塔的操作情況必須從整個經濟收益來衡量。在精餾操作中，質量指標、產品回收率和能量消耗均是主要控製的目標。其中質量指標是必要條件，在優先保證質量指標的前提下，應使產品產量盡量高一些，能量消耗盡可能低一些。
3.精餾段參數控製：以塔頂采出液為主要產品時，往往以精餾段的溫度作為衡量質量的間接指標，可選精餾段某點溫度作為被控參數，以回流量QL作為控製變量組成單回路控製係統，也可組成串級控製係統。進料量、塔壓、塔底采出量與塔頂餾出液的控製方案與提餾段溫控時相同；再沸器加熱量應足夠大，且維持一定，使精餾塔在最大負荷時，能保證塔底產品的質量指標穩定在一定範圍內。
4.精餾段溫度控製係統的特點：
①用精餾段溫度作為間接質量指標能較迅速、直接地反映提餾段產品品質。
②當幹擾首先進入精餾段，如在汽相進料時，進料產生的幹擾首先引起精餾段和塔頂的參數變化，故用精餾段溫度控製比較及時，動態響應比較迅速。
③串級控製係統的流量回路對回流罐液位與壓力、精餾塔內壓力等幹擾對回流量的影響有較強的抑製，可實現被控參數的高精度控製。
5.精餾段溫度控製方案：串級溫度控製係統是常見的精餾段溫度控製方案。其主回路是以精餾段塔板溫度為被控參數，以回流量QL作為控製變量，QL同時也是串級控製係統的副參數。

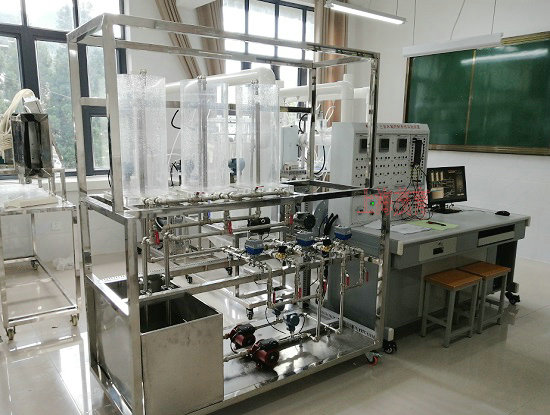

MY-511 三容水箱控製係統實驗裝置
