電機發生故障的原因及解決方法

電動機故障的處理方法
電動機的故障包括電動機本身、被拖動機械、控製電路、保護裝置、電源及線路等幾部分內容。出現故障時必須按程序進行判斷和處理，以免事故進一步擴大而產生其他影響。
（一）電動機故障處理的程序及要點
（1）檢查電源電壓是否正常。檢查盤櫃上的電壓表或用萬用表檢查電源總開關、斷路器或熔斷器式刀開關上閘口和母線上的電壓。三相電源電壓應平衡，三相的電源指示燈點亮且亮度相同，否則說明電源或線路有故障。
（2）檢查保護裝置是否已動作。低壓斷路器或下閘口是否有電，三相電壓是否平衡，檢查跳閘指示燈是否點亮。檢查每相熔斷器的熔絲是否熔斷，還可從熔室的狀態初步判斷故障的原因，如熔室燒成漆黑一片並有熔絲金屬顆粒或熔珠，基本判斷為電動機或負荷線有熔斷可能；如熔室內熔絲被燒斷且熔絲上下基本完好，隻有中間斷熔化，基本判斷為電動機過載。
保護裝置動作後，不得立即重新起動電動機，必須做如下檢查：
1)用人力拖動被拖動機械，檢查有無堵塞、卡死現象。如盤車不動，則應將聯軸器或傳動帶卸下，重新分別盤動機械和電動機軸，如機械被卡死應通知設備人員進行進一步的檢查;如電動機盤不動，則應將前後軸承的軸承蓋打開，檢查軸承及潤滑油是否正常；軸承基本正常則應解體電動機，檢查定子與轉子是否被卡死。
2)用萬用表或試燈檢查電動機接線盒的接線端子對地（外殼）是否有短路現象，檢查每相線圈的頭與尾是否相通。一般情況下，剛停下的電動機不用搖表進行測量。
3)空試電動機的控製電路是否正常動作。空試指隻有控製電路有電，主電路開關元件和電動機不得電、檢驗各元件動作的狀態。一般情況下應將控製電路的電源接在總開關的上閘口，在總開關斷開的情況下進行空試。同時檢查控製電路的斷路器或熔斷器是否正常。必要時應將電動機負荷線從櫃內臨時拆開，然後將電源開關合上，帶電空試控製電路，並用萬用表測量拆開處是否有電，進一步判斷開關是否結束不良或有空合現象。
4)手摸或用點溫計測量電動機外殼，若溫度過高燙手，必須拆開電動機與機械的連接，進一步檢查電動機。
（3）電動機無故障。若機械、電路也無故障、則可重新將斷路器合閘或將熱繼電器複位（按複位按鈕）或更換同規格熔絲，空載起動電動機，測試空載電流及電壓，若正常則可負載運行。否則，應修理電動機、修理機械、修理電路，正常後才能重新起動。
（二）電動機常見故障及處理方法
一、三相異步電動機不能起動的原因的及解決方法
1、不能起動的原因：
1）電源未接通
2）熔絲燒斷
3）繞線轉子電動機起動誤操作
4）電流繼電器調的太小
5）控製設備接線錯誤
2、不能起動解決的方法：
1）檢查開關、熔絲、各對觸頭及電動機引出線頭
2）查處燒斷原因，排除故障
3）檢查集電環短路裝置及起動變阻器的位置，起動式應分開短路裝置，串接變阻器起動
4）適當調高
5）校正接線
二、電動機帶負荷運行時轉速低於額定值的原因及解決方法：
1、電動機帶負荷運行時轉速低於額定值的原因：
1）電源電壓過低
2）繞線式轉子異步電動機起
3）繞線式轉子一相斷路
4）電刷與集電環接觸不良
5）負載過大
2、電動機帶負荷運行時轉速低於額定值的解決方法
1）用電壓表、萬用表檢查電動機輸入端電源電壓
2）修理變阻器接觸器動變阻器接觸不良
3）用萬用表檢查斷路處
4）調整電刷壓力及改善電刷與集電環接觸
5）選擇較大容量電動機或減輕負載
三、接地失靈、電動機外殼帶電的原因及解決方法：
1、接地失靈、電動機外殼帶電的原因
1）電源線或接地線搞錯
2）電動機繞組受潮，絕緣老化或引出線與接線盒碰殼
2、接地失靈、電動機外殼帶電的解決方法
1）糾正接線
2）電動機繞組幹燥處理、絕緣老化者要更換繞組、整理接地線
四、電動機運轉時聲音不正常的原因及解決方法：
1、電動機運轉時聲音不正常的原因
1）電動機二相運轉有嗡嗡聲
2）轉子風葉碰殼
3）軸承嚴重缺油
2、電動機運轉時聲音不正常的解決方法
1）檢查熔絲或開關觸頭，排除故障
2）校正風葉
3）清洗軸承加新油
五、電動機溫升過高或冒煙的原因及解決方法：
1、電動機溫升過高或冒煙的原因
1）負載過大
2）兩相運轉
3）電機風道阻塞
4）定子繞組匝間或相間短路
5）電源電壓過低或過高
2、電動機溫升過高或冒煙的解決方法
1）選擇較大容量電動機或減輕負載
2）檢查熔絲、開關接觸點、排除故障
3）清除風道油垢及灰塵
4）停機檢測查找故障點
5）檢查輸入端電源電壓

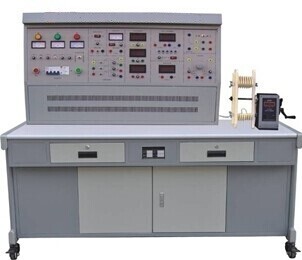

MY-207A 電機檢修技能實訓裝置

MY-207A 電機檢修技能實訓裝置以勞動和社會保障部同中國就業培訓技術指導中心編寫的《國家職業資格培訓教程—常用電機裝配工》（初級）為指導依據，為了推動常用電機裝配工職業培訓和職業技能鑒定的開展而研製的實訓裝置。MY-207A 電機檢修技能實訓裝置內容包括電機的加工與裝配、檢測工作等方麵的技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站（所）進行技能實訓與技能鑒定的考核裝置。
一、裝置特點
1、控製屏采用實訓台結構，測量儀表及電氣線路元器件固定在相應功能塊麵板上
2、實訓項目分類明確，具體到電機檢修過程中的每個步驟，使學生能夠真正掌握電機檢修專業技能。
3、實訓裝置采用模塊化的方式進行技能訓練和理論知識的深化
4、本裝置具有良好的自身保護體係，為實現開放性實訓室提供了優良的實訓設備
二、技術性能
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：環境溫度範圍為-10～＋40℃ 相對溫度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：100kg
三、裝置配備
1、電源控製屏
控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板
2、實訓桌
實訓桌為鐵製結構，桌麵配備一塊防靜電絕緣橡膠墊，保護操作台。
3、主控功能板配備項目
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，並設有急停控製按鈕。
（2）控製屏麵板上設有指針式交流電壓表三隻，用於監測三相輸入電源每兩相之間的線電壓。
（3）定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。
（4）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，輸出0～450V/5A。
（5）直流電源部分：
220V/0.5A直流電源一組，還有短路保護功能。
0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。
4、儀器儀表
（1）提供真有效值交流數字電壓表一隻，測量範圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
（2）提供真有效值交流數字電流表三隻，測量範圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示功能。
（3）直流數字毫安表一隻：測量範圍0～2000mA，三位半數顯，精度0.5級，具有超量程報警、指示等功能。
（4）提供直流數字電壓表一隻，測量範圍0～300V，分2V、20V、300V三檔，直鍵開關切換，三位半顯示，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示等功能，能夠直接測量直流電樞電源電壓及外側電壓。
（5）智能功率、功率因數表一隻：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控製模式。為了提高測量範圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，並可逐組查詢。
（6）可調電阻：兩組0～900Ω/0.5A可調電阻。
單相電容運轉電動機電容：4uF/450V CBB電容。
（7）低壓電器：3個熔斷器、2個交流接觸器、1個熱繼電器等
5、儀器配備
（1）500V等級兆歐表一隻，用於測試電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯示
（3）鉗形電流表一隻
（4）交流耐壓測試儀：電壓測試範圍為0～5KV，漏電流0～100mA，變壓器容量為1000VA。
6、製作設備、電機等配備
（1）拆、裝工具一套：拉馬、活動扳手、錘頭、劃線板、壓線板、彎頭剪刀、尖嘴鉗、剝線鉗、鋼劇等。
（2）鉗工工具：劃線針、圓規、衝子、樣板、直角鋼尺、遊標卡尺、千分尺、塞尺、老虎台等。
（3）手搖電子計數繞線機一台：數顯範圍0～9999匝數，計數精確、計數方便
（4）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。
（5）未浸漆的他勵直流電動機：額定功率100W，電壓220V，轉速2000r/min。
四、實訓項目
（一）電機檢修前的準備
1．檢查運行情況，作檢查記錄
2．故障測試3．測量技術數據
4．工具製作
（二）電機的拆卸與組裝
1．電機解體
2．機殼清掃、作標記
3．電機與負載的解裂
4．聯軸器拆除
5．電機端蓋的拆除
6．抽出電機轉子
7．定子內腔清洗
8．零部件的檢查、清點、編號和標記
（三）部件檢修
1．軸承檢修
①軸承的拆卸
②補充缺油軸承的潤滑脂
2．繞組檢修
①測量和記錄電機原始數據
②繞組拆除
③電機嵌線
3．電機換向裝置檢修
①電刷檢修
③軸承清洗和注入潤滑脂
④軸頸和軸承室的檢測
④電機接線、測試
⑤繞組浸漬與烘幹
②換向器檢修
（四）電機組裝和整機安裝
1．參與檢修部件的裝配
2．參與進行電機軸心糾偏定位
3．清理定子內腔
4．參與轉子和端蓋的裝配
5．修複電機的現場整機組裝
（五）試驗
1．電機試驗
①電機試運轉
②測量絕緣電阻和繞組的直流電阻
2．電氣試驗
①連電機與負載傳動機構
②參與電氣試驗並作記錄
③空載
④電機旋轉方向
③參與進行數據處理
④參與修試報告起草
五、用戶自配儀器設備
1．交流耐電壓測試儀、短路測試儀、測匝器
2．烘箱、浸漆槽
