我公司研製的MYG-69A過程裝備安裝調試技術實訓裝置的特點及優勢

    我公司研發的MYG-69A過程裝備安裝調試技術實訓裝置是一款針對性比較強，主要培養麵向自動化、建築、化工、冶金等行業的大、中型企業，從事自動化儀表的安裝、維護、調試以及工業自動化儀表維修等工作的技術工人，本實訓裝置完全滿足《自動化裝置安裝與調試》、《過程儀表安裝與維護》以及《儀表維修工操作實訓》等課程實訓教學的需要。     MYG-69A過程裝備安裝調試技術實訓裝置采用實訓對象敞開式結構設計，直觀性強，便於理解；所選用的儀器儀表的參數和特性符合係統的設計要求，實訓效果理想；儀器儀表的可拆裝性，加深了學生對工程儀器儀表的理解，尤其對儀器的工作原理的理解；實訓裝置通過帶快速接頭的軟管自由連接和設計，不僅鍛煉了學生的動手能力，也使學生對係統有了深刻的認識。
    MYG-69A過程裝備安裝調試技術實訓裝置的輸入電壓為單相三線～220V±10％  50Hz；裝置容量：≤3kVA；工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m；整體尺寸：179cm×75cm×178cm。

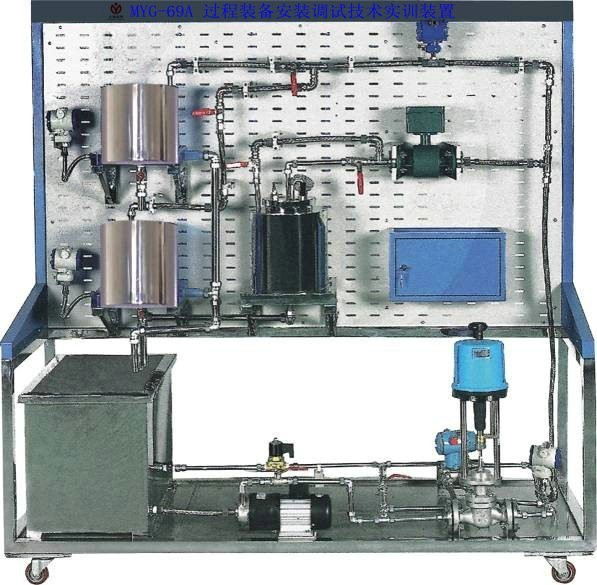

    MYG-69A過程裝備安裝調試技術實訓裝置采用不鏽鋼框架被控對象為：動力係統、水箱、鍋爐、儲水箱、液位（2路壓力變送器進行水箱液位檢測）、流量（采用渦輪流量計和電磁流量計對管道流量檢測）、壓力（電容式差壓變送器測量電動閥兩端的壓力）、溫度（采用PT100進行溫度檢測）、電動調節閥（通過改變閥門大小來控製管路流量大小，控製係統中的變頻器同樣可以對管路流量大小進行控製，電動調節閥與變頻器可任選其中一種作為控製流量的執行器，也可以兩種均選）、管路（軟管和管道若幹）、閥門。
    MYG-69A過程裝備安裝調試技術實訓裝置控製係統：電源控製部分、漏電保護器、控製開關、儀表控製係統、遠程數據采集模塊、西門子S7-200PLC、RS485/232轉換器、PC/PPI通訊電纜、三菱變頻器（通過改變泵的轉速來控製管路流量大小，被控對象中的電動調節閥同樣可以對管路流量大小進行控製，電動調節閥與變頻器可任選其中一種作為控製流量的執行器，也可以兩種都選）、單相調壓模塊（控製鍋爐電加熱管的輸入電壓）、各種模塊輔助安裝件、各種電源線。
    通過MYG-69A過程裝備安裝調試技術實訓裝置的學習及操作可實現對實訓裝置的結構組成和係統認識、傳感器工作原理的認識、傳感器安裝調試技能實訓、儀表的認識、儀表的安裝布線技能實訓、儀表的使用、自動控製技能實訓、MCGS工控組態軟件組態和控製技能實訓等實驗項目。
