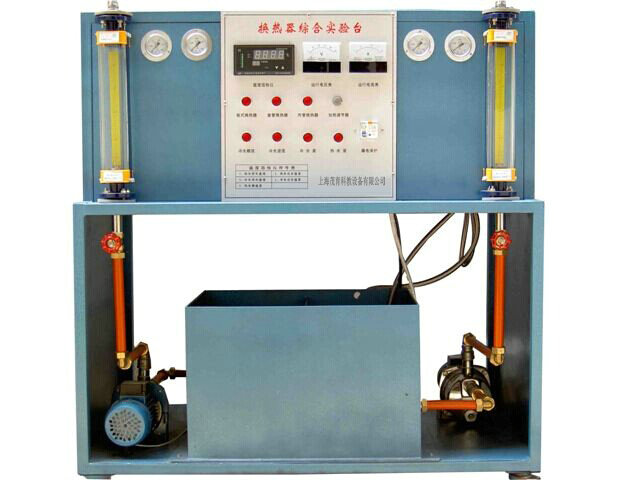

上海茂育最新設計MYR-17A換熱器綜合實驗台的使用範圍及原理

我公司研製的MYR-17A 換熱器綜合實驗台是一款主要針對應用較廣的間壁式換熱器中的三種換熱一套管式換熱器、板式換熱器和列管式換熱器進行其性能的測試。實驗目的在於通過本裝置熟悉換熱器性能的測試方法，了解套管式換熱器，板式換熱器和列管式換熱器的結構特點及其性能的差別；加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識；掌握各換熱器的性能測試。其中，對套管式換熱器和板式換熱器可以進行順流和逆流兩種流動方式的性能測試，而列管式換熱器隻能作一種流動方式的性能測試。

本裝置對於換熱器性能試驗的內容主要為測定換熱器的總傳熱係數，對數傳熱溫差和熱平衡誤差等，並就不同換熱器，不同兩種流動方式，不同工況的傳熱情況和性能進行比較和分析。
一、主要配置：
本裝置由套管式換熱器，板式換熱器，列管式換熱器,冷、熱水防腐水泵，冷、熱水轉子流量計，冷、熱水不鏽鋼原水箱及加熱水箱，順、逆流調節閥門組，阻力測試壓力表及U型差壓計，加熱由固體調壓模塊無級調節，萬能信號輸入巡檢儀顯示溫度，電流表，電壓表，不鏽鋼台架及控製屏等組成。

II型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，增加文丘裏流量計配差壓傳感器測流量，軟件等。

二、顯示屏操作說明
1、麵板按鈕說明（如圖1所示）

K1=開機/說明/設置
K2=順逆流選擇/退出
K3=換熱器選擇/加
K4=熱水泵開關/進位

K5=冷水泵開關/進位
2、開機
打開電源後指示燈頻閃，按K1即可正常工作，此時K2可選擇順逆流開關，此時K3作選擇換熱器類型，K4作熱水水泵開關及聯動加熱器電源開關，K5作冷水泵開關使用，按K1可進入說明頁，再按K1返回。
3、設置
在工作狀態下按K1不放（大於2秒）即可進入設置狀態，此時按K1作設置選擇，按K2退出。
①設定溫度
此時K3是加，K4是減，K2保存退出。
②設置時間
此時K3是加、K4是減、K5是進位、K2保存退出。
三、MYR-17A 換熱器綜合實驗台：

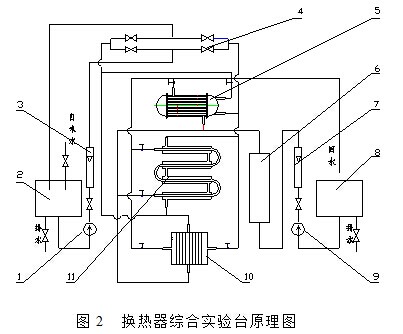

本裝置采用冷水可用閥門換向進行順逆流實驗；如工作原理圖2所示。換熱形式為熱水—冷水換熱式。
