上海红桃视频app設計研發的MYJ-01變頻空調製冷製熱綜合實驗設備的特點及

一、產品概述

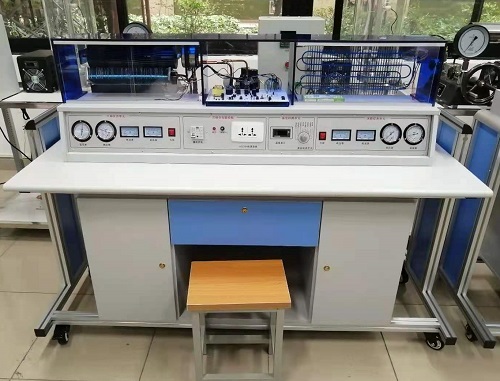

    我公司生產的變頻空調製冷製熱綜合實驗設備適合高等職業學院、 中等職業學校的機電設備安裝與維修、 電氣與控製.電技術應用、 電機與電器、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化》、 《空氣調節技術與運用》等課程的教學與實訓。空調製冷製熱實訓台采用了變頻技術，先將單相交流電源經整流橋整流成 直流電，又經三相逆變橋把直流電“逆變”成頻率任意可調的三相交流電，自動控製壓縮機的速度，達到節能的目的。另外新增加其它類型的空調、冰箱係統及電路十幾個機種，有利於學生更全麵地掌握製冷製熱技術。分體空調為立體結構，前麵為仿真 室內機組，後部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方麵也進行了改進，前後格分開：前麵為冷凍室，後麵為電冰箱壓縮機、 工作室、加裝溫度調節器。
    為了克服冰箱、空調溫度顯示的問題，空調製冷製熱實訓台又增加了教師故障演示軟件、 巡回檢測數碼溫度顯示係統，可以很直觀地觀察製冷及製熱係統中各關鍵點的溫度。 二、MYJ-01 變頻空調製冷製熱綜合實驗設備顯著特點:
1、線路絕對仿真。（與市場上的變頻空調的總體結構、性能完全一樣）
2、多點溫度采集、巡回檢測、數碼顯示。
①、空調器采用尖端純直流變頻技術節省能源，利於教學。
②、整體設計合理、緊湊，使實驗室視野更加開闊。
3、軟、硬件相結合，增加實驗項目。
4、純軟件模擬仿真製冷、製熱全過程。
三、主要技術參數與功能：
1、工作電源AC220V±10%，50H2。
2、最大遙控距離8m，角度90度。
3、噪聲：內機37-44dB，外機是55-65dB。
4、環境溫度-10℃到40℃。
5、相對濕度≤85%（25℃）。
6、輸入功率＜1KVA
7、實驗台規格1600×700×1180mm
8、環境溫度100C到400C。
9、人身安全保護功能：該設備具有漏電保護裝置，地線浮空。
10、壓縮機功率：
空調：1ph
冰箱：1/10ph
製冷劑類型：
空調：R22
冰箱：R12
11、空調製冷製熱實訓台具有溫度巡測功能，數碼顯示，即溫度巡測器可檢測製冷製熱實驗設備的各關健部位的工作溫度，提供實驗數據。
12、具有壓力檢測功能，檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判答。
13、具有電流、電壓檢測功能，顯示設備工作時電壓與電流觀察機器是否正常工作。
14、純軟件模擬仿真製冷、製熱全過程。
15、具有電腦板故障演示功能（演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件）。
16、利用彩燈演示分體空調、變頻空調、電冰箱的工作原理。
17、利用演示軟件，演示電冰箱製冷、空調器製冷製熱的全部工作過程。
18、演示軟件提供50多種電冰箱、空調器的電路原理演示使學生思維更加豐富。
19、將空調器、電冰箱、全方位解剖，同時還保證單獨進行空調的製冷製熱、模式運轉及電冰箱製冷運行等實驗，使學生掌握冰箱、空調器的運行原理，使用方法，故障原因及排除方法。
20、空調器在遙控模式下能自動開機、自動關機。
21、具有遙控、手控二種演示功能，空調器製冷製熱可由遙控控製工作，也可通過手動機械控製工作。
四、空調電腦板故障操作說明
（一）手控操作：
1、手控與遙控功能轉換開關
2、手控狀態時空調器工作時間不能超過30分鍾。
3、在手控狀態下控製空調器製冷，製熱功能。
（二）遙控操作：
1、在遙控狀態下，電腦板才能待機工作，遙控模式狀態時，遙控指示燈亮。
2、遙控電腦板LD1紅燈亮是製冷待機或除濕狀態。
3、綠燈亮時壓縮機工作狀態。
4、黃燈亮是製熱狀態指示。
5、故障開關K1到K12是在遙控模式下才能進行故障演示。
6、實驗台配有應急開關，空調工作狀態時按一次按鈕空調器立即關機，空調器待機狀態下，按一次按鈕，空調器立即工作。
（三）故障實驗演示項目
1、遙控失靈：將故障開關K1斷開，即接收頭信號不能送到主板。
2、遙控失靈：將故障開關K2斷開，即接收頭無直流5V電源提供。
3、整機不工作：將故障開關K3斷開，即電源變壓器無交流12V電源輸出。
4、整機不工作：將故障開關K4斷開，無直流12V電源輸出。
5、整機不工作：將故障開關K5斷開，無直流5V電源輸出。
6、內風機不轉：將故障開關K7斷開，無風機工作電源輸出或電機損壞。
7、空調不製熱：故障開關K8斷開，電磁閥無電源不製熱。
8、空調不工作：將故障開關K9斷開，晶振不工作。
9、峰鳴器無聲：將故障開關K10斷開，峰鳴器開路。
10、遙控失靈：將故障開關K11斷開，無傳感信號輸入。
（四）變頻空調操作（定速空調無此功能）
1、空調器開始工作時頻率為30HZ。
2、UP按鈕是頻率上調按鈕，每按一次頻率上升1HZ，DOWN按鈕是頻率下調按鈕，每按一次頻率下降1HZ。
3、空調器頻率越高製冷、製熱越快，壓縮機旋轉越快，反之相反。
4、變頻範圍：30Hz到110Hz。
五、軟件演示實訓項目
空調冰箱係統流程實習項目：
1、普通單門電冰箱係統流程
2、雙門直冷式電冰箱製冷係統流程
3、雙門間式電冰箱製係統流程
4、單門直冷式電冰箱電控係統流程
5、雙門間冷式電冰箱電控係統流程
6、熱敏電阻溫控器係統流程
7、GR204EIC溫控器係統流程
8、BCD-125W型風冷電子溫控雙門雙溫電冰箱
9、典型直冷雙係統電冰櫃製冷係統原理實驗
10、典型直冷雙係統電冰箱電路原理實驗
11、電冰箱雙製冷係統原理實驗
12、風冷單係統電子溫控電冰箱控製原理實驗
13、分體式熱泵型空調器係統流程
14、分體式熱泵型空調電控器係統流程
15、窗式電泵型空調器電控係統流程
16、風冷櫃式空調器電控係統流程
17、電冰箱動態演示係統
18、分體式熱泵型空調器動態演示係統
19、東芝窗式空調器電路實驗
20、分體空調控製電路實驗
21、海爾一拖二空調器製冷係統實驗
22、三門豪華型電冰箱電路原理實驗
23、萬寶無霜電冰箱電路原理實驗
24、微電腦控製程序實驗
25、一拖三式製冷循環實驗
26、一拖四式製冷循環實驗
六、溫度巡測檢測係統
溫度巡回檢測係統可分別檢測電冰箱及分體式空調器各關鍵點的溫度值。
（一）、可檢測的關鍵點分別是：
1 、正常環境溫度； 2 、空調壓縮機排氣管； 3 、空調壓縮機回氣管； 4 、空調冷凝器排風口； 5 、空調蒸發器出風口； 6 、電冰箱壓縮機； 7 、電冰箱冷凝器； 8 、電冰箱蒸發器。
（二）、數碼溫度檢測器
1、巡測開關是選擇檢測冰箱、空調的各關鍵點的溫度。
2、數碼溫度顯示器檢測顯示冰箱、空調各關鍵點工作溫度。
3、溫度測器顯示冰箱、空調各關鍵點工作溫度，提供學生實驗、實訓分析。
4、數碼溫度檢測器顯示“――℃”時表示檢測器沒有檢測溫度是待機檢測狀態，顯示“ HHH ℃“時表示檢測溫度超過， 110 ℃時空調器不能在手控狀態下工作，要在遙控狀態下進行工作進行故障演示。
七、相關參數：
1、變頻範圍：變頻空調頻率 30 H z 到 100H z 可調，真正做到演示變頻空調的節能功能。
2、頻率數碼顯示功能：顯示變頻空調工作時的工作頻率。
3、變頻工作原理：將單相交流 220V50H z 電源逆變成三相交流電源 30Hz—100Hz 可控製，從而達到變頻效果。
4、電頻空調實驗設備具有空調、電冰的全部功能、實驗與演示軟件。
