電子實訓室的功能介紹及實訓台的構成、特點

    電子實訓室主要承擔工科類專業的《模擬電子技術與實訓》、《數字電子技術與實訓》、《高頻電子技術與實訓》等課程的實踐教學環節。主要設備24台套，主要包括數字式萬用表、直流穩壓電源、SMT自動貼片機、電路板製作機、頻譜分析儀、電子產品套件等。電子工藝實習是以學生自己動手，主要目的是為了讓相關專業的學生了解常用電子產品生產的整個過程，掌握理解基本的電子工藝知識和常用元器件識別檢測、焊接、製版、裝配、調試等基本技能，以滿足對專業培養目標的要求，提高電子專業學生的實際應用能力。在此基礎上掌握一定操作技能並親手製作幾種實際產品為特色，將基本技能訓練，基本工藝知識和創新啟蒙有機結合，為學生的實踐能力和創新精神構築一個基礎紮實而又充滿活力的實踐平台。
    該實訓室適合職業院校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》《電路》《電子技術基礎》《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓。
    該裝置為全國按照職業院校的教學和實驗實訓要求研製和開發的產品，適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。
    創新實驗由電工電子創新實訓模塊與九孔萬能電路板來完成，電工電子創新實訓模塊由透明有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平台。 總體結構：

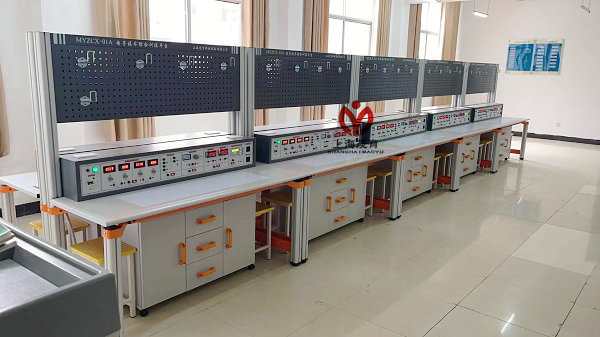

實訓裝置大體構成上分：鋁合金活動框架、電源台、實驗元件盒、儀器組。
1.鋁合金活動框架：框架上麵可以放掛板模塊，可隨意擴展，完成多門多種實驗，另配置了1個活動櫃，方便存放所需工具和實驗元件盒。
2.電源台：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗台上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，並配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
3.實驗電源每路配置：一組可調的直流電源0~24V/2A，並帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一隻精密數字電壓表（DC 30V），一隻精密數字電流表（DC 2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。
4. 配一組功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率範圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
5.頻率計：最高測量範圍100MHz，自動換檔。
6.單次脈衝輸出：每拔一次開關即可輸出一組正負脈衝；
7.音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。
8.元件盒
該裝置配置的實驗元件盒，其麵板標誌的元件電路符號采用最新的國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單，實驗元件盒具有使用保管方便等特點，是各類院校電子實驗教學的理想換代產品。
電子元件盒是組合式元件盒，元件盒單元組采用多元件、典型實驗單元電路、典型儀表、通用集成電路插座等製成，可根據實訓需要方便地組合成不同的電子線路；使實訓具有開放性和創新性，電子元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利於教師講解和學生認識；麵板采用PCB製作而成，表麵清爽、符號線路清晰、表麵耐磨損、元件更換容易；導線插孔采用高質量銅材製造，導線裝有彈性插頭可在模塊上麵插接，以保證可靠連接進行各種實驗；實驗時可根據實驗內容和技能訓練的需要，可方便的任意組合實驗線路，以完成不同的實驗項目，如課程設計等。
裝置中部分單元模塊的正麵圖與反麵圖如下圖所示：
9.虛擬儀器：
1、終端部分（裝學生實驗屏上）同時配有虛擬信號源、虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
2、基於LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
3、參數：
　　1）、兩路虛擬任意波形信號發生器，輸出頻率可編程，電壓幅度可調；
　　　　通道數：2路
　　　　分辨率：8 bits
　　　　電壓範圍：-5~5V
　　　　頻率步長：1HZ
　　　　波形：任意信號
　　　　輸出頻率：>1MHZ
　　2）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
　　　　通道數：2路
　　　　帶寬：20MHZ
　　　　分辨率：8位
　　　　電壓範圍：-10~+10V
　　　　存貯深度：64K
　　3）、雙通道頻譜分折儀；
　　4）、八通道邏輯分折儀，多種同步方式，存貯深度可編程；
　　　　8路輸入
　　　　分率：25nS
　　　　存貯深度：64KHZ
　　5）。數字三用表，可測電阻、電容、電感、電壓等；
　　　　數字IO口
　　　　通道數：8路IO
　　　　輸入電平：TTL
　　　　輸出電平：TTL
　　　　電流驅動：20mA/通道
