全麵提高化工原理教學質量 增進化工原理教學資源

   化工原理是工科院校為化工及涉及化工操作的相關專業學生，在學完先修課程之後能學到一些化工生產基本知識與基本技能而開出的一門學科基礎課。本網絡課教學依據大連工業大學《化工原理教學大綱》、《化工原理課程設計教學大綱》以及《化工原理實驗教學大綱》組織課程，采用華東理工大學陳敏恒教授主編《化工原理》第三版（2006年5月出版）作為參考教材，該書係麵向二十一世紀課程教材，“九五“、“十五“國家級規劃教材。
    化工原理網絡課堂為您提供了豐富的學習資源；方便快捷的學習方式。在這裏您可以進行理論課學習，可以幫助您順利完成化工原理的課程設計，還可以利用仿真技術進行化工原理實驗操作。為方便您的學習，圍繞每個章節的重點內容為您提供了一定數量的練習題與思考題。此外，每個學期還為您準備了三套自測考試題，以便您隨時檢查學習情況。對學習過程中的疑難問題，可利用交互式答疑留言板與授課教師進行交流，我們將盡最大努力為您提供服務。並歡迎您利用此平台將學習體會與經驗與他人分享，對我們的教學提出批評與改進意見。
    化工原理教學質量的提高，需增強化工原理教學資源及實訓設備，通過理論與動手相結合。

實驗目的：

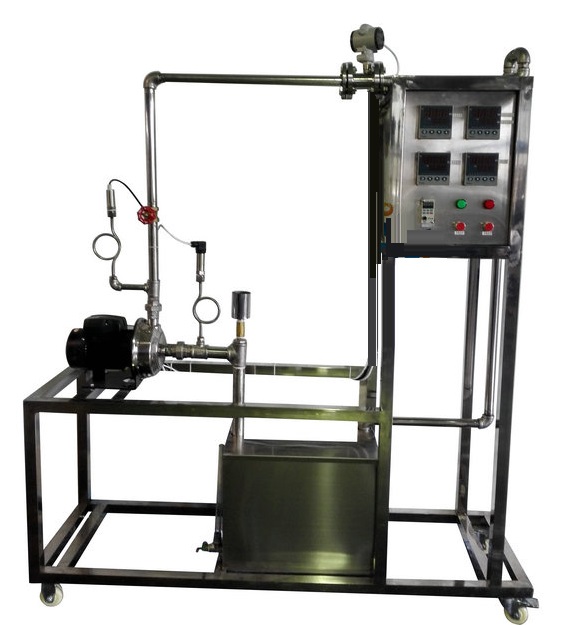

1、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。
2、了解並熟悉離心泵的工作原理。
3、熟悉精餾單元操作過程的設備與流程，了解板式塔結構與流體力學性能。
4、掌握精餾塔的操作方法與原理。
5、學習精餾塔效率的測定方法。
二、主要配置：
     本裝置主要配置：精餾塔、冷凝器、再沸器、壓力表、U型壓差計、液體流量計、離心泵、各種閥門和管件、各種儀表、不鏽鋼框架、控製屏。
三、技術參數：
1、精餾塔塔徑：φ50mm，塔板數13塊，（特設兩節觀察用玻璃塔節），板間距：100mm，孔徑：φ2mm，開孔率：6.2%。
2、冷凝器管徑：φ12mm，換熱麵積：0.0568㎡。
3、再沸器采用不鏽鋼製作，內置電加熱管加熱，總加熱功率為2000W，分兩組，各1000W。
4、壓力表量程：0.6Mpa。
5、流量計：LZB-6型轉子流量計兩支，測量控製產品量和回流量。
6、離心泵流量：2.5m3/hr，揚程：15m，輸入功率：370W。
7、采用自動無級控溫承擔精餾塔的溫度控製調節。
8、塔頂餾出液的組成：93-95%，進料組成：15-25%，產量：4L/H。
9、各項操作及溫度、壓力、流量的顯示、調節、控製全在控製屏板麵進行。
10、框架為不鏽鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
12、外形尺寸：1400×500×2300mm。
