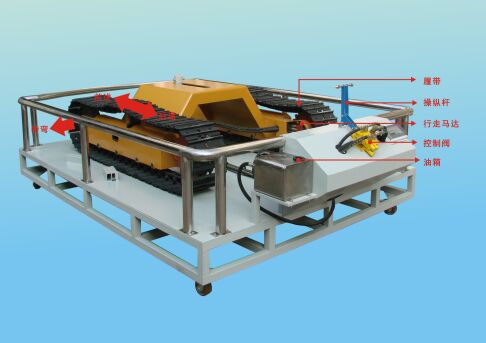

工程機械液壓模擬訓練平台 工程機械液壓模擬訓練實訓裝置

一、工程機械液壓模擬訓練平台產品簡介
    該設備采用真實的現代220LC挖掘機的底盤各係統為基礎，充分展示底盤各係統的組成結構。
    包括原機運行正常的底盤部件(翻新現代220LC挖掘機):
1.行走裝置：行走架上裝四輪一帶（支重輪、托鏈輪、驅動輪、導向輪、履帶）及漲緊裝置；
2.傳動裝置：傳動係統為恒功率控製液壓係統，其操縱方式為全液壓先導式；
3.駕駛與操縱：操縱開關
4.安裝腳輪的可移動式台架等組成。
    適用於學校對底盤各係統的理論和維修實訓的教學需要。
二、功能特點
1.安裝真實的底盤各係統（包含原機底盤的行走裝置/傳動裝置/操縱開關），充分展示底盤各係統的組成結構。
    安裝件包括底盤部分——履帶架、履帶、引導輪、支重輪、托輪、終傳動、張緊裝置；
2.可真實對底盤各係統原理展示與拆裝、真實運行實訓。
3.真實柴油機動力驅動，真實演示底盤行走裝置/傳動裝置/操縱開關的工作過程。

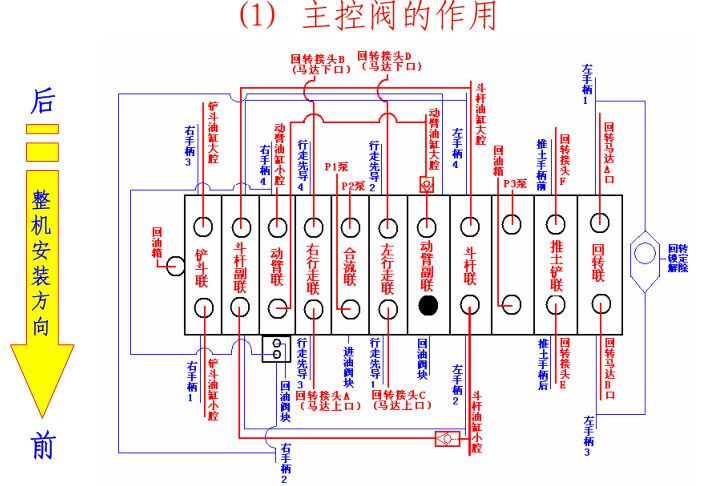

▲4.安裝底盤的液壓係統工作原理圖板與真實主要液壓組件，4mm鋁塑麵板上安裝發光二極管同步演示行走裝置/傳動裝置/操縱開關的工作過程。

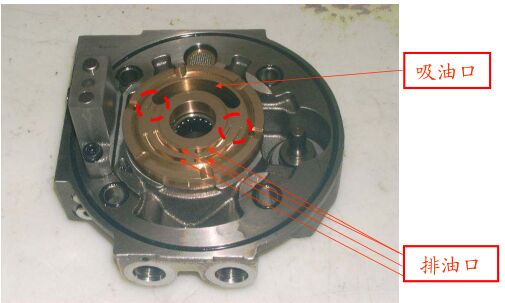

▲5.示教台真實主要液壓組件采用分解安裝；
6.實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
運行台外形尺寸：原機
示教台外形尺寸：1240*650*1600mm
動力：原機柴油發動機
工作溫度：-40℃～+50℃
底盤：原車裝置
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每台)

序號	名       稱	規格型號	單位	數量
1	運行移動台架(帶自鎖腳輪裝置)	原機	台	1
2	底盤部分1	底盤部分：支重輪，托鏈輪，引導輪，驅動輪，履帶，俗稱四輪一帶。 包括：行走裝置/傳動裝置/操縱開關；	套	1
3	發動機動力	發動機原機及運行附件	套	1
4	液壓泵動力裝置		套	1
5	操縱裝置	原機	套	1
6	原理示教台(帶自鎖腳輪裝置)	真實液壓主要組件展開安裝，附噴彩色液壓控製原理圖板（4mm鋁塑板） 外形：1240*650*1600mm	套	1
7	教師手冊	配套	套	1
8	原機維修手冊	配套	套	1

故障模擬與排除裝置
    觸控操作"汽車職業教育多功能綜合一體機"故障設置和考核係統”界麵(PLC控製),可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。故障設置和考核係統采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。控製模塊(PC 控製終端或手持移動控製終端)和驅動模塊(智能故障設置驅動盒)分離， 避免複雜連線幹擾控製器，係統更加可靠。驅動模塊內置智能故障設置控製係統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
   控製終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界麵，人機對 話友好。手持移動控製終端可控製任意一台帶驅動模塊的實訓設備。
   控製終端不聯網時可作單機操作，當帶驅動模塊的實訓設備組網時，控製終端可進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
   可通過 PC 控製終端進行實訓考核，也可通過控製終端進行實訓考核，教師與 學員界麵分開，教師通過密碼進入教師界麵出題，學員在普通界麵答題。(注：教師與 學員設故與排故界麵原理圖與設備麵板原理圖完全一致)可自由設定任意一處與汽車電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
   用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統 組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
設備設置故障內容:
1.提臂動力不足故障
2.轉向沉重故障
3.分配閥壓力過低故障
4.工作壓力過低故障
5.工作流量不足故障
6.液壓油溫過高故障
7.液壓油濾網堵塞故障
