光機電一體化變頻伺服控製綜合實訓平台,變頻伺服控製綜合實訓裝

MY-19C 步進伺服控製綜合實訓台

一、光機電一體化變頻伺服控製綜合實訓平台概述
PLC•變頻•伺服控製綜合實訓平台，它集二軸定位模型、PLC、變頻運動控製係統、伺服運動控製係統、人機界麵、傳感器等技術於一體的實訓教學裝置，適合機電一體化、電氣 工程、自動化等專業實訓教學、課程設計、畢業設計。
二、變頻伺服控製綜合實訓裝置實訓項目

任務一：變頻器的使用
1.變頻器的選型
2.變頻器控製回路的接線
3.變頻參數器的設置
4.PLC 控製變頻器的程序編寫
5.變頻器運行與調試
任務二：伺服電機及驅動器的使用
1.伺服電機驅動器及伺服電機的選型
2.伺服電機驅動器及伺服電機的接線
3.伺服電機驅動器參數設置
4.通過操作麵板控製伺服電機的運行
5.使用伺服軟件控製伺服電機的運行
任務三：觸摸屏的使用
1.觸摸屏的安裝
2.觸摸屏供電電路連接
3.觸摸屏組態界麵製作
4.觸摸屏與 PLC 通信參數設置
任務四：電氣控製電路的安裝和 PLC 編程
1.PLC•變頻器及伺服電機驅動器電氣電路連接
2.PLC•變頻器開環控製程序編寫
3.PLC•伺服電機驅動器的控製程序編寫
4.基於 PLC 的伺服電機二軸旋轉控製程序編寫
5.基於觸摸屏控製二軸高速同步運轉程序編寫
任務五：係統調試與運行
三、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.0kVA
4.整機尺寸：1200mm×800mm×1100mm
四、係統組成及功能

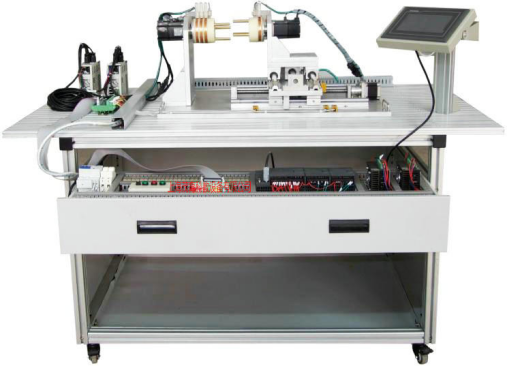

1.機構部分：包括實訓桌、工業鋁型材、抽屜、二軸旋轉模型（含精密滾珠絲杆、主軸同步機構、檢測傳感器、限位開關）等組成。
2.PLC 主機：主機 ST40（內置 24 路數字量輸入/16路數字量輸出）輸出3路高速脈衝，可控製變頻驅動器和伺服電機驅動器。
3.變頻係統：一套用於水平軸驅動。
4.伺服係統：伺服係統兩套，用於主軸同步運行驅動。
5.人機界麵：采用 64K 色 7寸彩色工業觸摸屏。
6.配二軸旋轉模型
五  主要配置

機電傳動控製綜合實驗台
名稱	型號	數量	單價	備注
實訓台		1	台
PLC	ST40	1	台
觸摸屏	西門子7寸	1	台
變頻器	D720 0.37KW	1	套
三相交流電機		1	台
伺服電機含驅動器		2	套
絲杠導軌		1	套
傳感器		8	套
安全插線		若幹	根
安全插線		若幹	根
實驗指導書		1	本
編程電纜		1	根
編程軟件		1	套
