新能源充電體驗台,新能源充電體驗設備

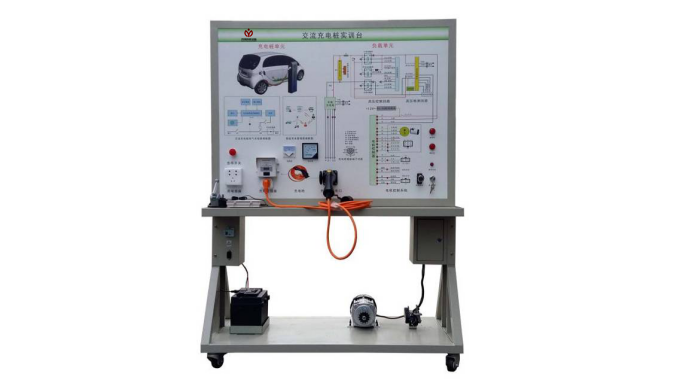

新能源充電體驗台

一、新能源充電體驗台產品簡介
該設備完整展示了新能源汽車交流充電裝置係統,全麵展示了充電樁的組成、結構、原理、操作及排故障。
配套國標充電槍與車載充電座,且安裝真實的驅動電動機運行負載。
二、新能源充電體驗設備功能特點
1.詳細的原理框圖展示，真實可操作運行的充電係統與電機驅動係統。
2.麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電與電機驅動係統結構原理圖和實物，認識和分析電動汽車充電與電機驅動係統的工作原理。
3.真實的交流充電樁充電端口，便於學習充電端口管腳定義及作用。
4.麵板上安裝有點火開關、充電樁分解組件，電機驅動係統組件，電動機控製器，工況指示燈，電源開關，油門踏板，製動踏板，動力電機與電池等模塊與操縱開關。
5.麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌麵，方便放置資料、輕型檢測儀器等。
6.配套充電樁智能充電卡片、充值軟件。
7.安裝充電樁的電壓表與電流表，同步顯示數據。
三、產品組成
    電動車交流單槍充電樁、智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座/充電槍、蓄電池組、負載單元等組成，可移動的台架。
四、技術規格
1.供電電源：AC220V ±10% 50Hz
2.供電電流：最大32A
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
3.設備顏色：標準7032等
4.鋼管：40*40*3mm
5.設備機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
6.移動腳輪：100*60mm
五、實訓項目
1.交流充電樁內部電路原理實訓。
2.交流充電樁的部件組成及作用實訓。
3.交流充電樁的操作方法實訓。
4.操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓。
5.故障設置、排除思路和方法實訓。
6.智能充電卡片、充值軟件應用實訓。
六．基本配置(每台)

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm	套	1
2	充電樁組件	國標220V16A,3.5KW	套	1
3	充電插座與充電槍	國標	套	1
4	智能充電卡片、充值軟件	配套	套	1
5	電動車電機	48V1KW	套	1
6	電動車電機控製器	48V1KW	套	1
7	油門踏板，製動踏板，動力電池組	配套	套	1
8	模擬指示燈	配套	套	1
9	操作開關	配套	套	1
10	直流接觸器	配套	套	1
11	移動台架	1240×600×1700mm (帶自鎖腳輪裝置)	台	1
12	故障模擬與排除裝置	配套	套	1
13	保險絲盒	配套	套	1
14	保修卡/合格證	配套	套	1
15	教師手冊	配套	套	1
