MYHG-31 變壓吸附實驗裝置

【變壓吸附實驗裝置性能特點】
變壓吸附可用於混合氣體在變壓過程中進行吸附脫除雜質而提純淨化或用空氣製取氧氣，此外還能進行吸附劑的篩選與性能測定。本實驗中變壓吸附用於將空氣分離製取純度較高的氧氣。
裝置由無油空壓機供氣，配備氣體緩衝罐，氣體由轉子流量計計量，由穩壓閥控製，通過幹燥器進入變壓吸附器。變壓吸附器內裝填 5A 分子篩，變壓吸附器的吸附、解吸由三位五通中封管接電磁閥及時間控製器控製，吸附、解吸壓力由壓力變送器和壓力表進行測量，產生的氧氣由測氧儀測定純度，實驗操作方便。
【吸附實驗裝置技術指標】
1、操作壓力： 0~0.3MPa （表壓）；操作溫度：室溫
2、變壓吸附器：Φ 32mm × 750mm；
3、測氧儀： 1 台；
4、流量 0.6~4L/min
5、吸附劑： 400ml/ 台， 5A 分子篩；
【化工工藝設備結構】

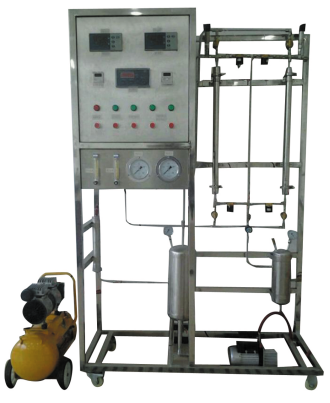

本裝置由儀表控製櫃和操作架台組成，包括雙不鏽鋼變壓吸附器、緩衝罐、產品罐、空壓機、壓力變送器、電磁閥及測氧儀等。
【配置參數】

序號	部件名稱	技術要求
1	無油空壓機	0.7MPa，120L/min
2	直通球閥	Φ3mm ，前後卡套螺帽密封，材質 304SS
3	指針壓力表	0~0.4MPa，Φ 63mm U 型抱卡
		0~0.4MPa，Φ 63mm ，徑向
		0~1MPa，Φ 63mm ，徑向
4	穩壓調節器	Φ6mm ，一進二出
5	截止閥	Φ6mm ，前後卡套螺帽密封，材質 304SS ，塑料圓形防滑手柄
		Φ6mm ，前後卡套螺帽密 封，材質： 304SS
6	調節閥	Φ3mm ，前後卡套螺帽密封，材質 304SS ，不鏽鋼圓形防滑手柄
7	幹燥器	Ф25~32mm ，長 250 300mm ，六方單絲焊頭，平麵密封連接，材質： SUS321
8	轉子流量計	1.6~16L/min，氣體
		50~500ml/min，氣體
9	三位五通電磁閥	451A-D0A- DM ；Φ 6mm ，中封管接，材質 304SS
10	壓力傳感器	0~0.4MPa，精度：± 0.5 FS ，溫度漂移 0.03 %FS/℃
11	人工智能儀表	AI-702M+J1 （模塊）
12	時間控製器	BYHL-01 ，72 × 72
13	變壓吸附器	Φ32mm ，長 750~800mm ，六方單絲焊頭，平麵或密封連接，材質： SUS321
14	氧分析儀	量程範圍：1.0~100 ％，響應時間 10s ，氣體流量：0.05~ 0.3L/min ，使用溫度：室溫~ 40 ℃，相度濕度<95%
15	儀表控製配電櫃	靜電噴塗，含有控製係統的控製器、電源模塊、保險開關及信號接線端子、斷路器、接觸器、固態繼電器、係統電源啟動按鈕、動力電接線端子等器件
16	各種管線及儀表接頭	根據實際位置及工藝流程
