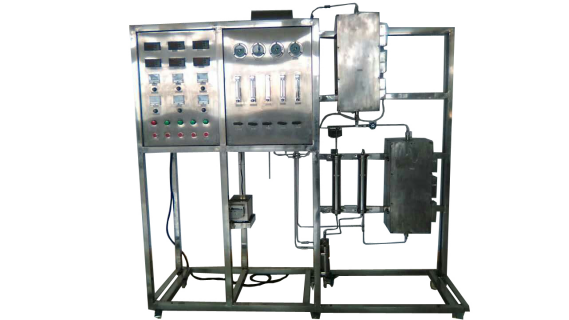

CO中低溫變換實驗裝置,CO中低溫變換實驗設備

【CO中低溫變換實驗裝置性能特點】
本裝置是教學和科研方麵使用的設備之一，它由反應和控製係統組成。反應係統一氧化碳氣體經流量調節、轉子流量計計量，水通過增濕鼓泡器進入預熱器預熱在反應器催化劑表麵發生反應（雙反應器中低溫變換反應，可串聯操作）；反應後的氣體再由冷凝器冷凝，在氣液分離器中分離（冷凝器及氣液分離器均 2 套），尾氣從氣液分離器上方排出，經取樣器取樣分析。裝置的反應器為微型，流程安裝緊湊，操作方便，數據準確，適於進行催化劑評價和動力學研究。
【CO中低溫變換實驗設備技術指標】
1、反應加熱爐： 1k W， 2 套：中變控溫： 360~420 ℃；低變控溫 220~260
2、雙反應器可串聯操作（前一級反應器出口產物可作為後一級反應器進口原料）； 30 階程控溫（可在計算機界麵直觀設定控溫程序）；使用溫度：RT~400 30 階程控溫；
3、增濕加熱器；玻璃鼓泡增濕器；
4、四路進氣，氣體流量： 5~50ml/min
5、操作壓力：常壓。
【CO中低溫變換實驗台設備結構】
不鏽鋼微型反應實驗裝置，4 路氣體進氣，轉子流量計控製計量，增濕鼓泡器增濕，反應溫度程序控溫儀控製，冷凝器、汽液分離器。
【配置參數】

序號	部件名稱	技術要求
1	耐溫截止閥	Ф6mm，材質：316SS，氟橡膠密封，前後雙卡套連接；最大工作壓力：4500Psi，最高工作溫度：350℃
2	直通球閥	Ф6mm，材質：316SS，氟橡膠密封，前後雙卡套連接；最大工作壓力：3000Psi，工作溫度：-10~90℃
		Ф3mm，材質：316SS，氟橡膠密封，前後雙卡套連接；最大工作壓力：3000Psi，工作溫度：-10~90℃
3	過濾器	Ф3mm，材質：316SS，氟橡膠密封，前後雙卡套連接；最大工作壓力：4500Psi，最高工作溫度：204℃
4	單向閥	Ф3mm，材質：316SS，氟橡膠密封，前後雙卡套連接；最大工作壓力：4500Psi，工作溫度：-23~204℃
5	三通球閥	Ф3mm，材質：316SS，氟橡膠密封，前後雙卡套連接；最大工作壓力：3000Psi，工作溫度：-10~90℃
6	玻璃轉子流量計	LZB-3，50~500m
7	增濕鼓泡器	異形，非標
8	指針壓力表	0~0.25MPa，Ф110mm，軸向，精度等級：1.6
9	人工智能儀表	AI-518；精度：±0.3%F.S.
		AI-708P；精度：±0.2%F.S.
		AI-702M；精度：±0.2%F.S.
10	溫度傳感器	熱電偶，K型，Ф1mm或Ф1.5mm
11	混合緩衝器	100~200ml，材質：304SS
12	汽液分離器	200~300ml，材質：304SS
13	直管冷凝器	直管，長300，外徑Φ32mm，材質：材質：304SS
14	預熱汽化爐	500W，設計溫度：300℃；與預熱汽化器匹配
15	預熱汽化器	直管，304SS，內徑Ф9mm，長250mm
16	固定床微型反應器	Ф內10~12mm，長400~450m（恒溫段：≥50mm），材質：304SS
17	反應器加熱爐	圓開合爐，單段加熱，加熱功率1~1.5kW；與固定床反應器匹配
18	氣體取樣器	2~5ml，材質：304SS
19	儀表配電櫃與架台	靜電噴塗，含有控製係統的控製器、電源模塊、保險開關及信號接線端子、斷路器、接觸器、固態繼電器、係統電源啟動按鈕、動力電接線端子等器件
20	仿真軟件	必須與設備完全匹配，3D仿真，可360度旋轉；
