家用電器之電子電風扇實訓操作流程

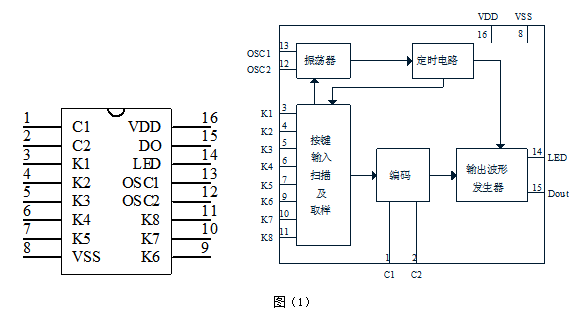

各功能管腳說明如下表（1）：腳位	名稱	I/O	說明
1、2	C1、C2	I	用戶碼：接地表示“0”，懸空表示“1”
3~7，9~11	K1~K8	I	遙控按鍵輸入，內置上拉電阻
8	VSS	—	地位
12、13	OSC2 、OSC1	I/O	455kHz晶振輸入輸出腳
14	LED	O	LED顯示發射腳
15	DO	O	碼值發射腳
16	VDD	—	電源

表（1）

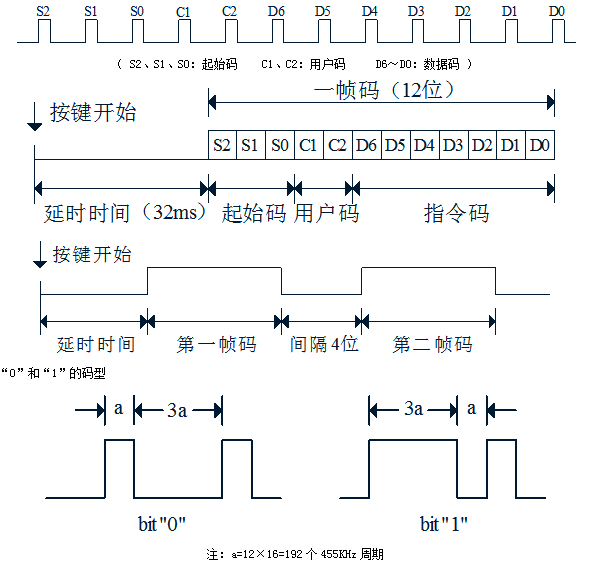

傳送碼格式：
    傳送碼的格式是一個12位的字，由三位起始碼（110），兩位用戶碼（C1、C2），七位數據碼組成。
幀結構

S2

S1

S0

C1

C2

D6

D5

D4

D3

D2

D1

D0

表（2）

注：C1、C2由用戶自己決定，（接地代表“0”，懸空代表“1”）本機設置在懸空狀態。

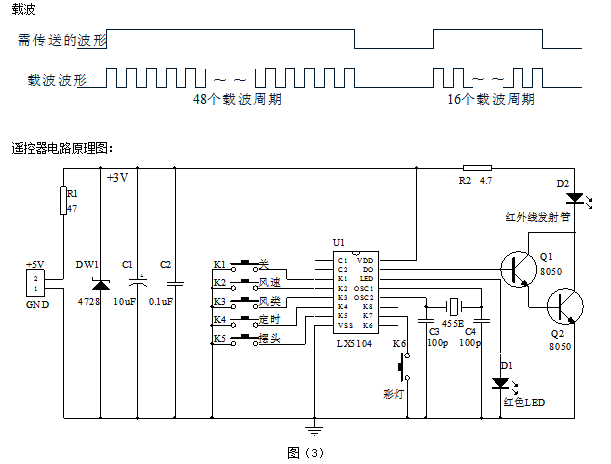

傳輸的基本波形（Fosc=455KHz）

上圖所發射的一個完整碼為：110110000001

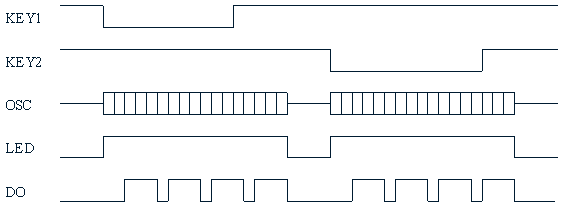

按鍵與發射波形

圖（2）編碼發射輸出示意圖

二、家用電器教學設備之電子電風扇控製電路部分

    LX8206 風扇控製器，是以電子式的觸控開關和定時器，取代傳統機械式開關和定時器，除了保留原有傳統風扇之常風及定時功能外，又增加了自然風和睡眠風設計，提供一組擺頭功能，一組彩燈控製功能，強化了風扇的功能，配上特定編碼器，實現多通道遙遠控製，
    “關”鍵： 切斷馬達電源，風扇停止運轉，控製電路複原靜態狀態，並記憶關機前之運作模式，待下次開機時，即以記憶狀態運行（定時及睡眠風不會被記憶）。
    “開/風速”鍵：當風扇靜止時，此為起動鍵。風扇中風啟動以增大扭力，三秒鍾後回複設定之弱風狀態（初次上電），或被記憶之風速狀態運行。當風扇轉動中，此為風速設定鍵，弱、中、強、弱、中…循環式選擇。
    “風速”鍵：風速設定鍵，弱、中、強、弱、中…循環式選擇。
    “風類”鍵：選擇風扇轉動之類別，按正常風、自然風、睡眠風、正常風、自然、…循環式選擇。
    正常風：風扇按設定之強、中、弱風恒速運轉。
    自然風：風扇馬達按預編電腦程式作不規則運轉，配合風速鍵之設定，可分強自然風、中自然風、弱自然風，模仿大自然之風吹效果，令風量更柔更舒適。
    睡眠風：風扇馬達進入自然風電腦程式控製，根據人的體溫會隨入睡後慢慢下降，風扇之風量亦會慢慢減弱，以免入睡後著涼，其減弱規律如下：
    1）當最初設定為強風時，風扇按強自然風運轉半小時，後轉為中自然風，半小時後再變為弱自然風，直至預置時間結束，或被關掉為止。
    2）當最初設定中風時，風扇按中自然風運轉半小時，轉為弱自然風，直至預置時間結束，或被關掉為止。
    3）當最初設定為弱風時，風扇按弱自然風運轉，直至預置時間結束，或被關掉為止。
    “定時”鍵：設定風扇之預置時間。0.5、1、2、4 小時四段式累進計時，當風扇在定時狀態中運轉時，LED 之顯示會隨時間之過去而顯示預置剩餘時間，以清楚顯示風扇尚會進行多長工作時間才會停止。
    “擺頭”鍵：當風扇運轉時，按此鍵可控製電子擺頭運轉，當風扇停止時，此鍵不動作。
    “彩燈”鍵：按此鍵可控製彩燈之開關，此鍵之動作與風扇運轉是否無關。
特性說明：
    1、三種風類：正常風、自然風、睡眠風
    2、三種風速：強、中、弱
    3、定時模式：0.5、1、2、4 小時累進計時
    4、一組獨立式彩燈控製功能
    5、一組非獨立式擺頭控製功能
    6、蜂鳴器響聲：開機“Bi-Bi”、關機“Bi－”、其它操作“Bi”
    7、455KHz 振蕩器作振蕩電路輸入
    8、中風起動功能
    9、“風速”鍵開機

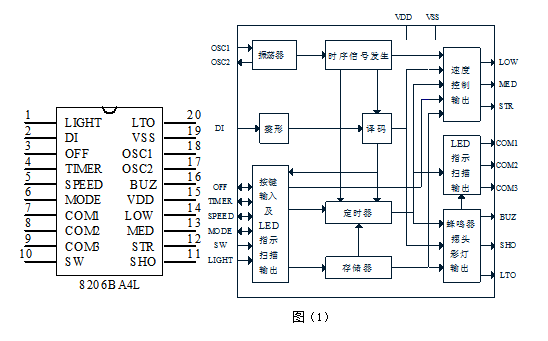

腳位說明腳位	名稱	I/O	說明
1	LIGHT	I	彩燈鍵輸入
2	DI	I	遙控訊號輸入
3	OFF	I/O	關機鍵或開/關鍵輸入及LED 掃描輸出端
4	TIMER	I/O	定時鍵輸入及LED 掃描輸出端
5	SPEED	I/O	風速鍵輸入及LED 掃描輸出端
6	MODE	I/O	風類鍵輸入及LED 掃描輸出端
7	COM1	O	用戶碼C1 選擇及LED 掃描公共端
8	COM2	O	用戶碼C2 選擇及LED 掃描公共端
9	COM3	O	LED 掃描公共端
10	SW	I	擺頭鍵輸入及用戶碼選擇二極管連接端
11	SHO	O	擺頭驅動、水平擺頭
12	STRONG	O	強風驅動
13	MEDIUM	O	中風驅動
14	LOW	O	弱風驅動
15	VDD	—	正電源
16	BUZ	O	蜂鳴器驅動
17	OSC2	O	455KHz 振蕩器
18	OSC1	I
19	VSS	—	負電源
20	LTO	O	彩燈驅動

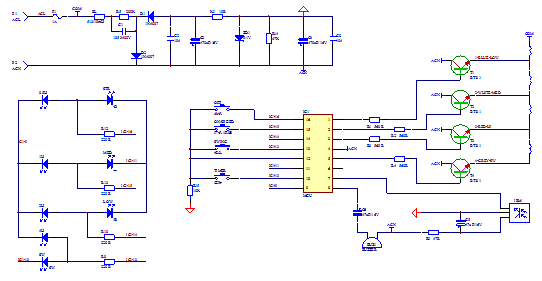

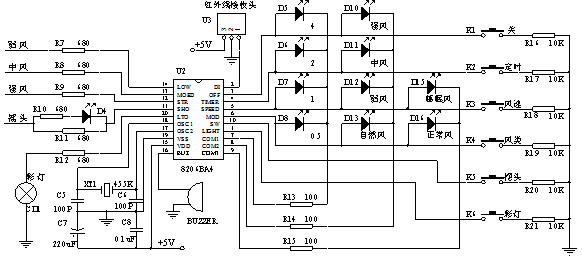

圖（2）控製電路圖

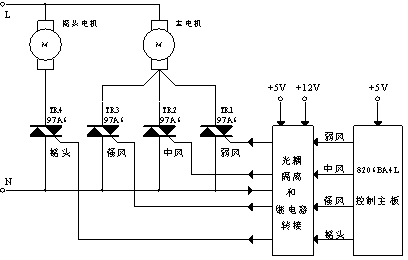

（圖三）低電壓控製高電壓示意圖

三、家用電器實訓台之電子電風扇故障檢測及分析

    K1：正常狀態為穩壓管ZD1，5.1V穩壓在5V電源給紅外線接收管提供偏置電壓，測量時由於串入一個限流電阻R9故電壓略低於5V供電電壓。設故障為斷開接收器5V供電，現象為遙控器不工作，本機為斷開穩壓管ZD1，測量有5V元電壓，模擬遙控器電池座由於老化鬆動虛焊造成接觸不良導致遙控器無法正常供電，檢查遙控器供電電路。
    K2：正常狀態為當有按鍵按下時對地電壓有變化，設故為斷開三極管Q2發射極，現象為遙控器不遙控，按鍵指示燈有顯示，測量TP4對地有信號，TP5對地電壓不變化，模擬三極管無放大輸出，可測量TP4、TP5間阻值，檢查三極管是否擊穿。
    K4：正常狀態為當有按鍵按下時對地電壓有變化，設故為斷開紅外發射管與TP6的連接，現象為遙控器不遙控，按鍵按鍵按下指示燈有顯示，測量對地電壓無變化，按鍵按下時電壓正常，模擬紅外線發射管鬆動或壞掉，按下K3排除。
