電氣裝配實訓裝置,電氣裝置實驗設備,電氣裝置實驗台

一、MY-DQ23 電氣裝配實訓裝置概述：

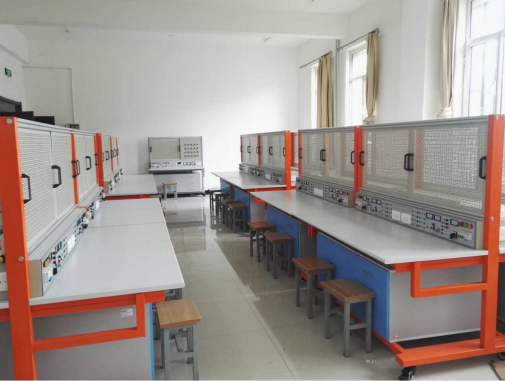

本裝置由鋼板作製作的多功能安裝板（網孔板）實訓台和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用範圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓台上拆下，集中保管，損壞和丟失。一個實訓場所，可以完成幾個專業教學和實訓，經濟適用。實訓台配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限製的學校，本裝置是一種理想的職業教育實訓設備。
二．MY-DQ23 電氣裝配實訓裝置技術指標
1. 外型：整體尺寸1632mm×750mm×1638mm；
2. 實訓台架的材料：鋼板、鋁合金結構；
3. 電源：
1）輸入：三相AC 380V ±10% 50HZ 三相五線；
2）固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3）可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4）接口及儀表：指針式電壓表 2 隻，時刻監控電網電壓變化；
5）保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三、MY-DQ23 電氣裝配實訓裝置結構功能
本實訓台由實訓屏（內置電源）、實訓桌、實訓儲物櫃三大部分組成。
1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表麵經高溫噴塑處理，美觀大方且有效起到防鏽絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵製雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌麵采用25mm麻灰色高密度層壓板封邊特製，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓台架移動；
3、實訓儲物櫃采用標準結構和抽屜式，左側有3層抽屜，用於存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物櫃的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4、網孔板：采用數控衝床精加工而成，網孔分布合理、均勻。孔徑統一，可在上麵安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM
四、MY-DQ23 電氣裝配實訓裝置參考實訓項目
1．電工布線工藝實訓
2．兩個開關控製一盞燈線路訓練
3．聲控開關控製白熾電路訓練
4．二地控製一盞燈電路訓練
5．三地控製一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控製
13．三相異步電動機接觸器點動控製線路
14．三相異步電動機接觸器自鎖控製線路
15．三相異步電動機Y/△自動控製線路
16．用倒順開關控製三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控製線路
18．按鈕聯鎖的三相異步電動機正反轉控製線路
19．雙重聯鎖的三相異步電動機正反轉控製線路
20．三相異步電動機多地控製
21．工作台自動往返控製線路
22．三相異步電動機串電阻降壓啟動控製線路
23．三相異步電動機能耗製動控製線路參考
五、MY-DQ23 電氣裝配實訓裝置實訓項目所需元器件清單（每組配備清單）

序號	名稱	型號與規格	數量
1	單相電度表	DD237	1
2	閘刀開關	HK1	1
3	拉線開關	4A/250V	1
4	平燈頭	6A/250V	2
5	插座	T3-10	1
6	調速開關		1
7	觸摸開關		1
8	人體感應開關		1
9	電流互感器	LQG-150/5	3
10	牆壁開關座		1
11	聲控開關		1
12	螺旋式保險盒	RL1-15/3A	3
13	直插式保險盒	RT14-20/2A	2
14	交流接觸器	CJT1-1210	5
15	輔助觸頭	F4-11	3
16	熱繼電器	R16B-20/3	1
17	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1
18	時間繼電器座	PF-083A	1
19	行程開關	LX19-001	4
20	倒順開關	K03-15	1
21	日光燈管	Y210RR25/8W	1
22	鎮流器	8W	1
23	日光燈座		2
24	大功率電阻		3
25	二極管		1
26	接線端子排	JF5-2.5/5	5
27	G形導軌		1
28	螺絲		90
29	螺絲刀		2
30	尖嘴鉗		1
31	剝線鉗		1
32	三相四線有功功率電度表		1
33	三相鼠籠異步電動機	380V/Y/△180W	1
34	高可靠護套結構手槍插式實驗連接線及配件		1套
35	實驗指導書		1本
36	萬用表	MF-47
