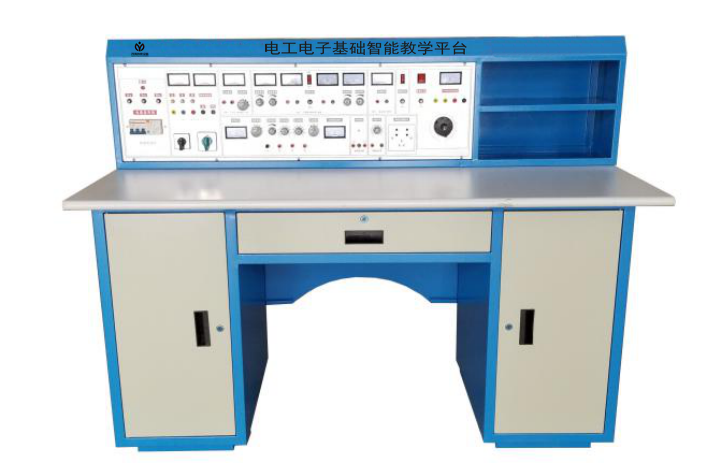

電工電子基礎智能教學平台,電工電子基礎智能教學實訓裝置

一、產品的特點:
電工電子基礎智能教學平台,電工電子基礎智能教學實訓裝置具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路板由進口ABS注塑而成，背麵裝有壓鑄而成九孔成一組的銅片，表麵布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拚插成實驗電路。實驗元件製成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右櫃內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、適用範圍:
適用於高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路等課程實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標誌。
三、實驗台和實驗操作桌結構及功能:
1、實驗台構成與性能:
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮。
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～430V連續可調的交流電源，同時可得至0～240V單相可調電源(配有一台1.5KVA的三相自耦調壓器，配有三隻指針式交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10^－2，負穩壓度<10^－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2功率函數信號發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率範圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量範圍	100MHz，自動換檔

1.3單次脈衝:每次可輸出一對正負脈衝。
1.4音頻功率放大器：輸入音頻 電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。
1.5七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.6外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量範圍:0～1000mA
1.7外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量範圍:0～99.9V。
1.8智能功率、功率因數表：
1）功率測量精度1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度範圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界麵，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
四、設備的構成、配備及實驗項目:
（一）、實驗桌鐵質雙層亞光噴塑結構，桌子中間是抽屜，放置常用工具，桌子下部左右是元件儲存櫃，放置實驗元器件。1台學生實驗桌，一台兩座，桌子外形尺寸：160×70×80cm。桌中央配置通用九孔電路板(尺寸：35×90cm )，根據實驗電路在其上任意拚插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張台桌配有一粒膠皮板，保護通用底板與桌麵（如需在桌上放置電動機、焊接等）。
（二）、學生機頭鐵質雙層亞光噴塑結構，後開門，便於維護，右邊是儀器存放格。學生實驗桌配1台。
五、全室參考配置表（以24+1台為例）

序號	名    稱	每台數量	全室數量	單位	備    注
1	控製屏	1	25	套
2	實驗桌	1	25	張
3	學生凳	2	48	張
4	工具	1	25		見表一
5	透明創新實驗模塊	1	25	套	見表二
6	教師電腦桌		1	張

表一

NO	配置名稱	型號規格	單位	數量	備注
1	螺絲刀	小十字	把	1
2	螺絲刀	大十字	把	1
3	螺絲刀	小一字	把	1
4	螺絲刀	大一字	把	1
5	剝線鉗		把	1
6	尖觜鉗		把	1

表二

透明創新實驗模塊名稱	型  號/規  格	數  量	備  注
電  阻	0.5Ω	1	2W
電  阻	1Ω	1	2W
電  阻	4Ω	1	2W
電  阻	5.1Ω	2	2W
電  阻	8Ω	1	2W
電  阻	10Ω	1	2W
電  阻	16Ω	1	2W
電  阻	20Ω	1	1W
電  阻	30Ω	1	1W
電  阻	51Ω	2	1W
電  阻	75Ω	1	1W
電  阻	100Ω	2	1/8W
電  阻	120Ω	1	1/8W
電  阻	150Ω	1	1/8W
電  阻	200Ω	1	1/8W
電  阻	240Ω	1	1/8W
電  阻	300Ω	2	1/8W
電  阻	330Ω	2	1/8W
電  阻	430Ω	1	1/8W
電  阻	470Ω	1	1/8W
電  阻	510Ω	2	1/8W
電  阻	620Ω	1	1/8W
電  阻	650Ω	1	1/8W
電  阻	680Ω	2	1/8W
電  阻	820Ω	1	1/8W
電  阻	1K	2	1/8W
電  阻	1.5K	1	1/8W
電  阻	2K	2	1/8W
電  阻	2.4K	2	1/8W
電  阻	2.7K	1	1/8W
電  阻	3K	2	1/8W
電  阻	3.3K	1	1/8W
電  阻	3.9K	1	1/8W
電  阻	4.3K	1	1/8W
電  阻	4.7K	2	1/8W
電  阻	5.1K	3	1/8W
電  阻	6.8K	2	1/8W
電  阻	7.5K	1	1/8W
電  阻	9.1K	1	1/8W
電  阻	10K	5	1/8W
電  阻	13K	2	1/8W
電  阻	15K	1	1/8W
電  阻	20K	2	1/8W
電  阻	30K	1	1/8W
電  阻	36K	1	/8W
電  阻	39K	2	1/8W
電  阻	47K	1	1/8W
電  阻	51K	1	1/8W
電  阻	68K	1	1/8W
電  阻	100K	2	1/8W
電  阻	150K	1	1/8W
電  阻	200K	2	1/8W
電  阻	300K	1	1/8W
電  阻	470K	1	1/8W
電  阻	510K	1	1/8W
電  阻	1M	1	1/8W
電 位 器	470Ω	1	1/2W
電 位 器	1K	2	1/2W
電 位 器	4.7K	1	1/2W
電 位 器	10K	1	1/2W
電 位 器	47K	1	1/2W
電 位 器	100K	1	1/2W
電 位 器	470K	2	1/2W
電 位 器	1M	1	1/2W
電解電容	0.1uF	1	16V
電解電容	4.7uF	1	16V
電解電容	10uF	3	16V
電解電容	33uF	1	16V
電解電容	47uF	2	25V
電解電容	100uF	3	35V
電解電容	220uF	1	35V
電解電容	470uF	1	35V
瓷片電容	300P	1	63V
瓷片電容	1000P	2	63V
瓷片電容	4700P	1	63V
瓷片電容	0.01uF	3	63V
瓷片電容	0.1uF	2	63V
瓷片電容	0.47uF	1	63V
瓷片電容	1uF	1	250V
瓷片電容	2uF	1	250V
音頻輸入變壓器		1
音頻輸出變壓器		1
變 壓 器	220/6V.6V.24V	1	8W
電  感	8Ω	1
電  感	390UH	1
二 極 管	4007	4
二 極 管	2AP9	1
發光二極管		2
穩壓二極管	2CW54	2
穩壓二極管	2CW76	1
光敏二極管		1
晶  振	10M	1
場效應管	3DJ6	1
單 結 管	BT33	1
晶 閘 管	KP1	1
三 極 管	3DG6	2
三 極 管	3DG12	2
三 極 管	3AX31	1
三 極 管	3DA1	1
三端穩壓	7805	1
指示燈(信號燈)		1	12V
開  關		4
喇   叭	8Ω/0.2W	1
繼 電 器	6V	1
鎮 流 器	8W	1
日  光  燈  管	8W	1
日  光  燈  座		2
起    動    器		1
條  形  磁  鐵		1
原  副  線  圈		1
電流測量插座		3
直  流  電  表	±100uA	1
直  流  電  表	1000uA	1
直  流  電  表	10MA	1
電平開關和邏輯電平指示		2	16位
集    成    座	14腳	4
集    成    座	16腳	2
集    成    座	20腳	1
集    成    座	28腳	1
集  成  運  放	UA741	2
定    時    器	NE555	1
功率放大 器	LA4101	1
數模轉換器	DAC0832	1
模數轉換器	ADC0809	1
TTL與非門	74LS00	1
TTL集電極開路與非門	74LS03	1
TTL非 門	74LS04	1
TTL與 門	74LS08	1
TTL三輸入與門	74LS11	2
TTL四輸入與非門	74LS20	1
TTL或 門	74LS32	1
TTL觸發器	74LS74	2
TTL異或門	74LS86	1
JK觸發器	74LS112	1
緩 衝 器	74LS125	1
譯 碼 器	74LS138	2
數據選擇器	74LS153	1
計 數 器	74LS160	2
計 數 器	74LS161	1
D觸發器	74LS175	1
加減計數器	74LS192	2
移位寄存器	74LS194	1
計 數 器	74LS196	3
CMOS與非門	CD4011	1
燈  座		6	燈泡自備

六、創新實驗項目:
（一）電工實驗

1．電工測量儀表的使用　             2．常用元件的識別與檢測　　　　　                3．線性元件與非線性元件的伏安特性   4．電源的外特性　          5．電位值、電壓值的測定　　                 6．電流表和電壓表的擴程 7．基爾霍夫定律的驗證                      8．驗證楞次定律                              9．迭加原理與互易定理的驗證             10．戴維南定理與諾頓定理的驗證     11．電壓源與電流源的等效變換  12．受控源特性的研究 13．一階電路實驗       14．二階電路的過渡過程  15．研究LC元件在直流和交流電路中的特性  16．負載獲得最大功率的條件

17．交流電路參數的測量 18．正弦交流電略中RLC元件的特性 19．RL及RC串聯電路實驗 20．RLC串聯諧振電路 21．日光燈電路的連接及功率因數改善 22．R-C選頻網絡研究 23．二端口網絡研究 24．單相變壓器實驗 25．互感電路實驗

 （二）模擬部分實驗：

1．二極管的正、反相特性            2．晶體三極管的輸入、輸出特性　   3．晶體管共射極單管放大器　　 4．兩級阻容耦合放大電路　　 5．負反饋對放大器性能的影響　　 6．場效應管放大器　　　　       7．差動放大電路　　       8．運算放大器指標測試　　　 9．集成運算放大器的基本應用  (多種模擬運算電路)  10．集成運算放大器非線性應用 （多種波形發生器）

11．變壓器耦合推挽功率放大器 12．0TL功率放大器 13．集成功率放大器 14．單相橋式整流電路 15．串聯型晶體管直流穩壓電源 (設計性實驗) 16．集成直流穩壓電源 17．單結晶體管特性 18．單結晶體管觸發電路 19．晶閘管簡單測試 20．晶閘管可控整流電路

利用上述20項實驗元器件還可完成下麵實驗項目

l．電壓負反饋偏置電路　　    2．分壓式電流負反饋偏置電路   3．用二極管穩定工作點               　　　 4．共基極放大電路　                   5．共集電極放大電路　       6．共源極基本放大電路                        7．場效應管共漏極電路              8．場效應管共柵極電路　         9．單管阻容放大電路                 10．變壓器耦合放大電路         11．甲類功率放大電路                   12．串聯電流負反饋電路  13．串聯電壓負反饋電路     14．並聯電壓負反饋電路  15．並聯電流負反饋電路             16．共基共射極放大電路              17．自舉射極輸出電路                18．NPN一PNP直接耦合放大電路  19．用負反饋消除自激振蕩           20．晶體管開關作用                     21．變壓器反饋式振蕩電路           22．電容三點式振蕩電路             23．電感三點式振蕩電路               24．差動放大電路的基本形式      25．長尾式差動放大電路                 26．雙電源長尾式差動放大電路   27．運放用作交流比例放大           28．反相輸入保護措施                 29．同相輸入保護措施                   30．電源極性錯接的保護              31．RC高通電路                           32．利用三極管來保護器件             33．差動輸入運算電路                   34．快速積分電路     35．模擬一階微分方程電路

36．模擬二階微分方程電路 37．基本對數運算電路 38．實用微分電路 39．反對數放大基本電路 40．簡單的過零比較電路 41．利用二級管作為上限檢測幅度選擇電路 42．下限幅度選擇電路 43．RC無源網絡的低通濾波電路 44．同相輸入一階低通濾波電路 45．反相輸入一階低通濾波電路 46．簡單的二階RC濾波電路 47．典型二階RC有源低通濾波電路 48．典型二階高通有源濾波電路 49．基本帶通濾波電路 50．典型帶通濾波電路 51．矩型波振蕩電路 52．寬度可調的矩形波發生器 53．幅頻可調的鋸齒波發生器 54．單相半波整流電路 55．單相全波整流電路 56．電容濾波電路 57．電容濾波帶電阻負載 58．RC濾波電路 59．基本LC濾波電路 60．二倍壓整流電路 61．三倍壓整流電路 62．基本穩壓電路 63．基本調整管穩壓電路6 64．具有放大環節的穩壓電路 65．單相半波可控矽整流 66．電子調壓電路 67．電子催眠器一一趣味性實驗一 68．電子門鈴電路一一趣味性實驗二 69．電子報警電路一一趣味性實驗三

（三）數字部分實驗：

l．TTL集成邏輯門的參數測試     2．CM0S邏輯門的參數測試       3．TTL集成電極開路門與三態輸出門的應用  4．與、非、或、與非門電路實驗             5．半加器電路實驗                   6．全加器電路實驗                   7．RS觸發器實驗                       8．D觸發器實驗                         9．JK觸發器實驗                        10．T觸發器實驗                      11．JK型觸發器轉換成D觸發器   12．D型觸發器轉換成JK觸發器                 13．計數器實驗                          14．MSI移位寄存器及其應用     15．譯碼器及其變換方式

16．MSI數據選擇器及邏輯設計 17．微分型單穩態電路 18．環形多諧振蕩器 19．利用門電路構成編碼器分配器、選擇器 20．組合電路的設計之一一一編碼轉換 21．組合電路的設計之二一一顯示電路 22．同步時序電路的設計 23．計算機時序電路的設計 24．集成定時器測試及應用 25．CM0S集成A/D、D/A轉換電路實驗 26．二極管非門、或非門電路 27．三極管非門、與非門、或非門電路 28．異步十進製減法計數器 29．異步十進製加法計數器 30．綜合能力培訓實驗一一電子秒表
