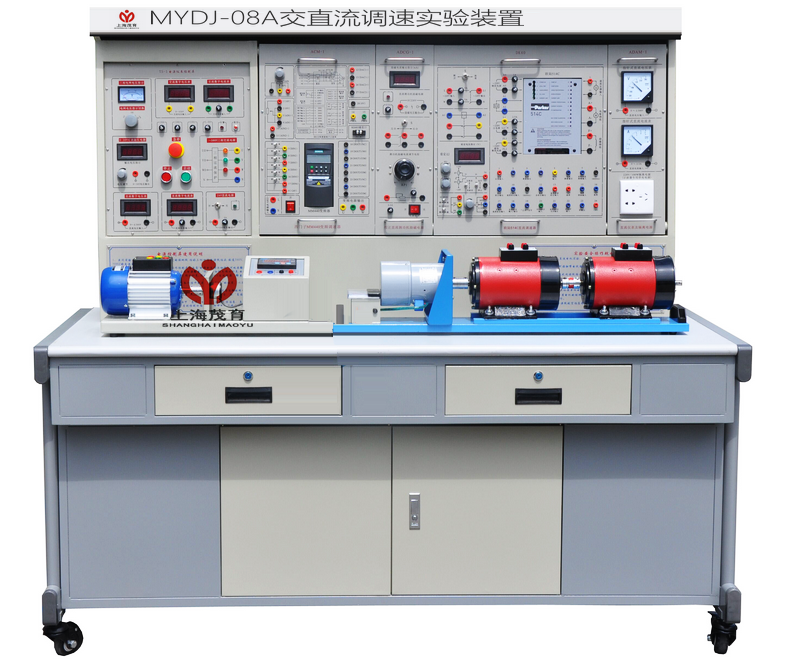

交直流調速實訓台,交直流調速實驗台,交直流調速實驗設備
一、交直流調速實訓台,交直流調速實驗台,交直流調速實驗設備的產品概述：
交直流調速實訓台,交直流調速實驗台,交直流調速實驗設備是依據《電力拖動自動控製係統》、《直流調速》、《交流變頻調速》、《高級維修電工（交直流調速部分）》教材大綱的要求研製，為適合高等院校、職業培訓技術院校電機及驅動相關專業課程。交直流調速實驗裝置主要訓練和考核學員對交流變頻器和直流調速裝置的參數設置和係統應用能力，通過對交流變頻器控製電路和所控製電機負載的技能實訓，使學員掌握交流電動機變頻控製各種典型的工作狀態及對直流調速裝置主回路、控製回路和直流電動機負載的精心設計及各種典型的工作狀態。
二、交直流調速實訓台,交直流調速實驗台,交直流調速實驗設備的性能指標：
1、工作電源：～3N/380V/50HZ
2、整機容量：≤1.5KVA
3、外形規格：1600×700×1520 mm
4、工作環境：溫度－10℃～＋40℃ 相對濕度＜85%（25℃）
5、重量：300Kg
1、TS電源控製屏：
(1) 交流電源：
提供三相380V交流電源，同時可得到單相0～250V可調電源。交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有1隻指針式交流電壓表，通過切換開關指示三相電網電壓。
(2)穩壓電源模塊：
1）1路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電壓表指示。
2）提供直流5A/24V開關穩壓電源1路，為步進電機及驅動係統供電。
(3)儀表模塊：
1）設有交流電壓表一隻，量程0-450V，3為半數顯。
2）設有交流電流表一隻，量程0-5A，3為半數顯。
3）設有直流電壓表一隻，量程0-±300V，3為半數顯。
4）設有直流電流表一隻，量程0-±5A，3為半數顯。
(4)
設有啟動，停止，急停按鈕各1個。
(5)
控製屏正麵大凹槽內，設有兩根圓管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。控製屏兩側設有三極220V電源插座及三相四極380V電源插座。
2、DQ02實驗桌凳：
實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、櫃門，用於放置工具、存放掛件及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實驗桌還設有四個萬向輪和四個固定調節機構，便於移動和固定，有利於實驗室的布局。
3、DQ03-1電機導軌，測速係統及轉速表：
包括測速發電機及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4、DK40 歐陸514C直流調速係統（16A）
包括歐陸514C直流調速係統（16A）主機及外圍調速組件。
5、ACM-1 西門子MM440變頻調速器
包括西門子MM440變頻調速器主機（0.75KW）及外圍調速組件。
6、並（他）勵式直流電機1台，220V/400W/1500r/min。
7、直流發電機1台，220V/400W、1500r/min。
8、三相異步電機380V/220V/370W。
9、直流電壓表0~300V
10、電樞電壓表0~300V
11、電樞電流表0~5A
12、勵磁電流表500mA
13、可調大功率磁盤電阻負載。
14、直流勵磁電源0-220V/1A。
15、示波器隔離電源模塊。
（一）交流電機變頻調速係統實訓（西門子MM440主機）
1、交流電機的認識（銘牌）及冷態電阻的測量
2、西門子MM440變頻器裝置的麵板認識
3、西門子MM 440變頻器參數設置
4、西門子MM 440變頻器基本操作方法
5、西門子MM 440變頻器數字量控製三段速運行
6、西門子MM 440變頻器數字量控製七段速運行
（二）直流電機調速係統實訓
1、直流電機的認識（銘牌）及冷態電阻的測量
2、直流電機的正反轉
3、歐陸514C直流調速器裝置的麵板認識
4、歐陸514C直流調速器裝置開關設置
5、歐陸514C直流調速器電壓，電流雙閉環不可逆調速係統
6、歐陸514C直流調速器轉速，電流雙閉環不可逆調速係統
7、歐陸514C直流調速器電壓，電流雙閉環可逆調速係統
8、歐陸514C直流調速器轉速，電流雙閉環可逆調速係統
