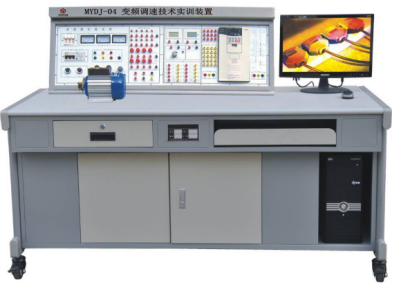

變頻調速技術實訓裝置,變頻調速技術實訓設備,變頻調速技術實訓台

一、變頻調速技術實訓裝置,變頻調速技術實訓設備,變頻調速技術實訓台概述

本裝置是在總結當前變頻調速實訓教學設備的基礎上，推出的一款先進的變頻調速裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平台。變頻器選用應用廣泛的三菱FR-A740-0.75K變頻器，帶有RS485通信接口。實訓台可完成“變頻調速技術”課程的相關教學實訓。特別是係統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。
二、變頻調速技術實訓裝置,變頻調速技術實訓設備,變頻調速技術實訓台技術性能

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3.裝置容量：＜1KVA
4.重量：＜110Kg
5.外形尺寸：1550mm×700mm×1300mm
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、變頻調速技術實訓裝置,變頻調速技術實訓設備,變頻調速技術實訓台裝置組成

實訓裝置由控製屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。
（一）控製屏（鐵質雙層亞光密紋噴塑結構，鋁質麵板）
1.交流電源控製單元
380V交流電源U、V、W輸入熔斷器（采用RT28-32 3P熔斷器）經空氣開關後給裝置供電，三隻LED數字電壓表，用來觀察三相線電壓監控電網電壓，設有帶燈保險絲保護，控製屏的供電由鑰匙開關和啟停開關控製。
提供三相四線380V、單相220V電源各一組，由啟停開關控製輸出，並設有保險絲保護；三相四線輸出插座2隻，220v市電插座2隻供儀器使用。
2.直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。
3.繼電接觸實訓組件
提供交流接觸器3隻、時間繼電器1隻，以上器件所有端子均已引至麵板上，完全由操作者自由布線，實訓特點明顯。
4.變頻器實訓模塊
裝置采用三菱FR-A740-0.75K高性能變頻器，三相380V交流供電，內置EMC濾波器，輸出功率0.75KW。集成RS485通訊接口，具有V/F控製、無傳感器矢量速度/轉矩控製、閉環高精度轉矩/速度/位置控製等工作模式；集成12路數字量輸入/9路數字量輸出，3路模擬量輸入/2路模擬量輸出；具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。
變頻器所有端子均已引至麵板上，係統完全開放，操作者可搭建不同變頻調速控製係統，布線設計、線路走向，實現控製功能，更能鍛煉操作者的動手能力。
（二）三相鼠籠異步電機：交流380V/△
（三）電機導軌及光電編碼器一套
（四）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用於放置工具及資料，電腦桌聯體設計，造型美觀大方。
(五)每個實驗台上配有一個主機模塊和多個實驗模塊組成。
四、實訓項目
（一）繼電接觸控製實訓
1.三相異步電動機點動控製和自鎖控製
2.三相異步電動機Y/△換接啟動控製
3.三相異步電動機聯鎖正反轉控製
4.三相異步電動機延時正反轉控製
（二）變頻控製實訓

5.變頻器功能參數設置與操作
6.變頻器報警與保護功能
7.多段速度選擇變頻調速
8.外部端子點動控製
9.外部端子遙控控製
10.控製電機運行時間操作
11.控製電機正反轉運動控製
12.電壓/電流監視器信號輸出及顯示

13.瞬間停電變頻器參數設定
14.外部模擬量（電壓/電流）變頻調速
15.基於變頻調速的RS485通信
16.基於三角波的變頻調速控製
17.三相異步電機的變頻調速
18.變頻恒壓供水模擬控製
19.刨床模擬控製（多段速選擇）

MCGS組態監控
20.直線加減速控製及顯示
21.基於三角波的變頻調速控製實時曲線
22.三相異步電機的變頻調速實時曲線
23.三相異步電機變頻調速時電壓、電流、功率、轉速實時采集顯示
基於RS485的MCGS工控組態網絡通訊實訓
