智能型群控電梯實訓考核設備,智能型群控電梯實訓教學設備

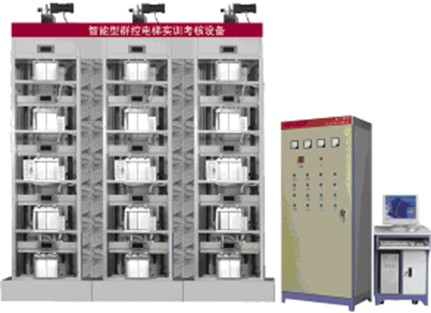

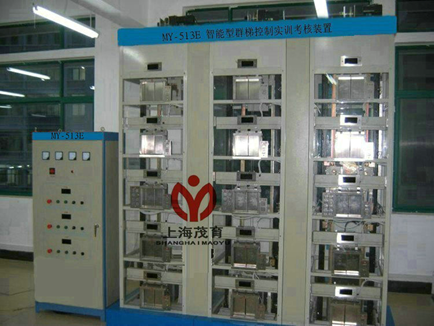

一、智能型群控電梯實訓考核設備,智能型群控電梯實訓教學設備產品概述

本設備采用交流變頻調速器與PLC程編的開關量與數字量雙製式控製，並且設置了電路部分、機械部分等常見的幾十項故障供學生動手實操。整套設備采用三台五層電梯群控，每台電梯都有一台PLC控製，PLC之間通過RS-485串行通訊交換數據，電梯外呼統一管理，更加接近現實中的樓宇電梯控製。學生不但可以鍛煉故障檢測和排除故障的能力，還可以了解多台PLC聯機編程原理和提高編程技能水平。通過計算機網絡、編程軟件、考核係統軟件、人機界麵與硬件配合，充分體現了科學性、先進性、實現了信息化、網絡化、智能化、監控性、實時性、拓展性、互動性、係統性、安全性和智能考核打分等功能。
本設備采用交流變頻調速器與PLC通過開關量或數字量兩種模式進行控製，並且設置了常見的幾十項電路故障供學生實操。整套設備采用三台五層群控電梯，每部電梯都由一台PLC控製，PLC之間通過RS-485串行通訊卡交換數據，電梯外呼統一管理，接近現實中的樓宇電梯控製。通過它，學生不但可以提高故障的檢測和排除能力，還可以了解多台PLC聯機編程原理從而提高編程技能。
整套係統的通訊接口采用開放式結構，且可以聯入教學網絡中，可以成為樓宇智能化控製係統的一部分。該套係統配備智能考核軟件係統，可以在電腦上進行智能考核。適用於大中專院校、技校、職業學校或電梯專業使用。
二、智能型群控電梯實訓考核設備,智能型群控電梯實訓教學設備技術參數

工作電源：AC380V±5%(三相五線) 50Hz
額定電流：5A
環境溫度：-10℃～40℃
相對濕度：≤90%
外形尺寸：1980×660×3000mm
控製櫃：800×480×1850mm
變頻器：FR-E740-0.75KW
ＰＬＣ：三菱FX
控製方式：開關量/數字量雙控及VVVF技術
層數：五層五站×三台
曳引機功率：90W/380V
設備重量：700Kg
三、智能型群控電梯實訓考核設備,智能型群控電梯實訓教學設備產品結構

井道框架：相當於電梯附著的建築物，為電梯提供支承，固定導軌，采用鋼架結構。
曳引機：位於櫃架頂部，是電梯的動力設備，安裝在兩條承重梁上。主要由以下部分組成。
電動機：鼠籠式三相感應電動機，采用變頻變壓(VVVF)驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控製要求上升到額定頻率，減速時，使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的舒適感。
製動器：隻在電梯通電運轉時鬆閘，當電梯停止時製動，並保持轎廂位置不變，工作電壓為AC220V。
控製器：采用蝸輪蝸杆減速器，具有精度高、效率高、噪音低的特點。
曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的磨擦力。
變頻器：根據PLC給出的指令，對電機的運行頻率、電壓進行調製，使電機平衡。
可編程序控製器(PLC)：控製電梯的運行狀態，根據內呼或外呼信號，對電梯的位置進行邏輯判斷，然後給出運行指令，使電梯實現應答呼梯信號、順向載停、反向保留信號、自動關門等功能。
安全及門鎖回路：由繼電器回路組成，門鎖、急停開關的通斷決定安全回路的正常與否，以使PLC判斷電梯是否處於安全狀態。
導軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。
轎廂：由曳引鋼絲繩懸掛，通過曳引輪另一端連接對重，在導軌上運行，轎廂裝備自動門，門上裝有聯鎖開關，當門關閉後電梯才能啟動，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。
對重：與轎廂連接，作用是平衡轎廂的重量。
層門：門上有門鎖開關，當層門關閉後，電梯才能啟動。
操縱箱：設在井道正麵左側，模擬乘客在轎廂內選層的信號輸入設備
數字顯層器：七段數碼管顯示轎廂所在樓層“1”、“2”、“3”、“4”、“5”選層按鈕、開關門銨鈕
方向指示燈：電梯運行方向指示
超重指示燈：電梯超重時指示(帶聲音報警)
電源鎖：開關電梯電源，即首層外呼盒
減速信號係統：由永磁感應器構成，提供轎廂停層位置信號
終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。
四、智能型群控電梯實訓考核設備,智能型群控電梯實訓教學設備可進行的實驗項目

電梯單梯運行演示
電梯群控運行演示
電梯安全保護裝置演示
電梯門係統運行演示
電梯運行狀態監控
電梯運行調速實訓
電梯門機調速實訓
電梯排故實訓
電梯編程實訓
