汽液平衡數據的測定裝置實驗指導書

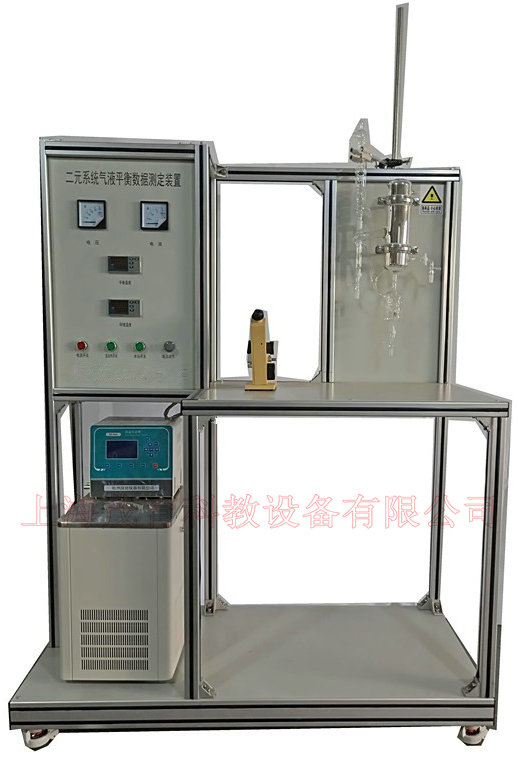

二元係統氣液平衡數據測定裝置,二元係統氣液平衡數據測定設備,二元係統氣液平衡數據測定台裝置功能
1）本裝置主體為 改進的平衡釜, 可用於精確測定一定壓力下二元或多元體係汽液相平衡數據，為精餾過程的設計計算提供依據。
2）本裝置可用於科研工作，配置真空設備後，可用於低壓下汽液平衡數據的測定。 二、二元係統氣液平衡數據測定裝置,二元係統氣液平衡數據測定設備,二元係統氣液平衡數據測定台實驗目的
使同學掌握二元體係汽液相平衡數據的測定方法，平衡釜的使用方法，測定大氣壓力下 PTXY 數據。進而確定液相組分的活度係數與組成的關係式中參數，推算體係恒沸點，計算出不同液相組成下二個組分的活度係數，並進行熱力學一致性檢驗。通過實驗還可使同學掌握用阿貝折光儀分析組成的方法 .
三、二元係統氣液平衡數據測定裝置,二元係統氣液平衡數據測定設備,二元係統氣液平衡數據測定台實驗原理
汽液平衡數據實驗測定是在一定溫度壓力下，在已建立汽液相平衡的體係中 , 分別取出汽相和液相樣品 , 測定其濃度。本實驗采用的是最廣泛使用的循環法，平衡裝置利用 Rose 釜。所測定的體係為乙醇 — 環己烷。樣品分析采用折光法。
汽液平衡數據包括 T-P-Xi-Yi。 對部分理想體係達到汽液平衡時，有以下關係式：YiP=γiXiPis
將實驗測得的 T-P-Xi-Yi 數據代入上式，計算出實測的 Xi 與γi 數據，利用 Xi 與γi 關係式（ van Laar Eq. 或 Wilson Eq. 等）關聯 確定方程中參數。根據所得的參數可計算不同濃度下的汽液平衡數據、推算共沸點及進行熱力學一致性檢驗。

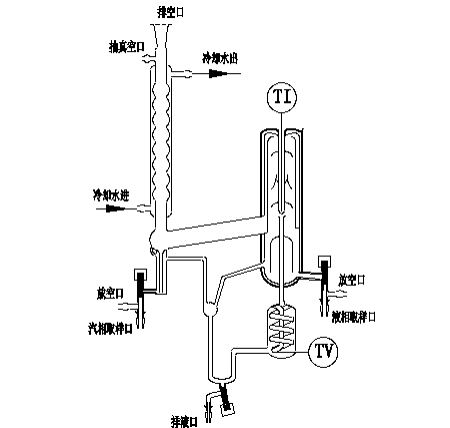

四、二元係統氣液平衡數據測定裝置,二元係統氣液平衡數據測定設備,二元係統氣液平衡數據測定台實驗裝置圖 五、 實驗步驟
1 ．製作乙醇 -- 環己烷溶液折光係數與組成關係工作曲線。
2 ．接通平衡釜冷凝器冷卻水，關閉平衡釜下部考克。向釜中加入乙醇 — 環己烷溶液（加到釜頂部）。
3 ．接通電源 , 調節加熱電壓，注意釜內狀態。當釜內液體沸騰，並穩定以後，調節加熱電壓使冷凝管末端流下的冷凝液為 80 滴 / 分左右。
4 ．當沸騰溫度穩定，冷凝液流量穩定保持 30 分鍾以後，認為汽液平衡已經建立。此時沸騰溫度為汽液平衡溫度。由於測定時平衡釜直接通大氣，平衡壓力為實驗時的大氣壓。讀取大氣壓。
5 ． 同時從汽相口和液相口取汽液二相樣品，取樣前應先放掉少量殘留在取樣考克中的試劑，取樣後要蓋緊瓶蓋，防止樣品揮發。
6 ． 測量樣品的折光係數，計算汽液二相樣品的組成。
7 ．改變釜中溶液組成，重複步驟 3—7 ，進行第二組數據測定。
六、實驗數據記錄及處理
平衡釜操作記錄
實驗時間              室溫      ℃       大氣壓

序號	投料量	時間	釜加熱電壓 (V)	平衡釜溫度（℃）	冷凝液滴速	現象

 折光係數測定及平衡數據計算結果
測量溫度     ℃

序號	汽相樣品折光係數 n D					液相樣品折光係數 n D					平衡組成
	1	2	3	4	平均	1	2	3	4	平均	氣相	液相
