節流調速特性、油泵性能和溢流閥靜、動態性能液壓教學實驗台

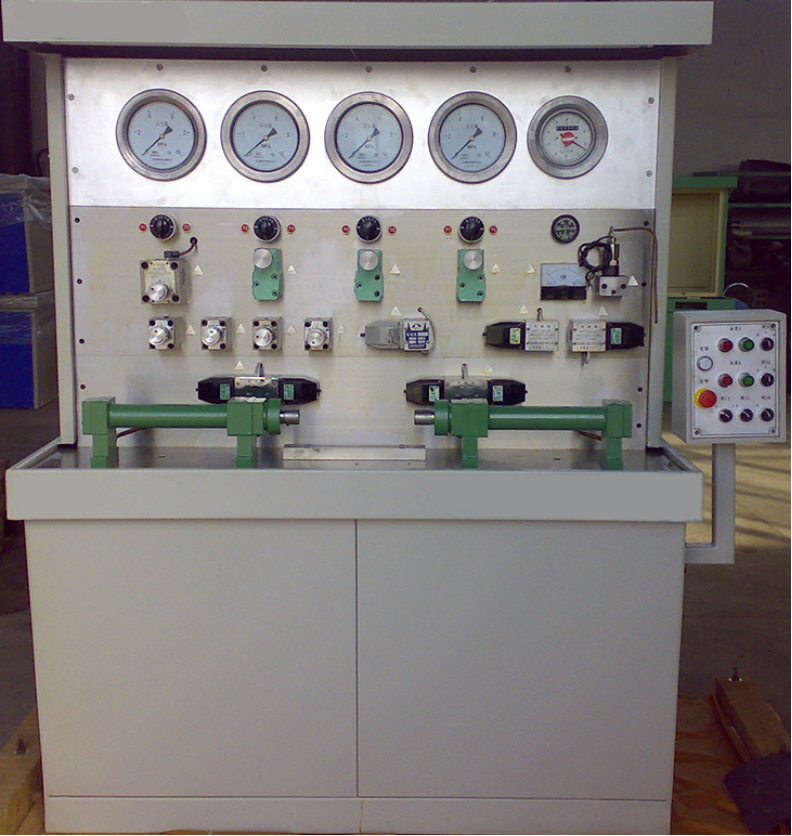

一、液壓教學實驗台,液壓教學實驗裝置,液壓教學實驗設備可進行的實驗及特點：
1、實驗台立式布置，液壓閥安裝在立式布置的鑄鐵麵板上，同時配以壓力表及流量計顯示流量和壓力。
2、有照明裝置。
3、壓力及流量參數在正麵調整，管路在背麵以銅管固定連接，安全性好，管路不淩亂。
4、設備以機床標準製造，貼近工業實際，兩隻對頂加載油缸用螺釘固定於鑄鐵台麵上，實現雙油缸對頂加載，實驗壓力可到7Mpa，台麵上設集油裝置，避免油液外漏。
5、液壓站的泵源為兩套定量泵組供油，置於罩殼圍覆的實驗台下麵，同時可進行定量泵的性能測試及可變負載的加載實驗。
6、實驗台配詳細的實驗操作與說明書，貼近教學教材及實際。
7、是與理論教學配套寫進教材的實驗設備，市場保有量在1000台以上。
8、可實現以下實驗
1)節流調速及進油調速閥調速。
2)油泵性能實驗（油泵流量特性、容積效率及總效率）。
3)溢流閥靜動態實驗（啟閉特性、壓力超調特性）。
4)調速閥的節流調速性能實驗（進油節流調速，回油節流調速，旁路係統中工作特性）。
5)液壓係統效率實驗。

二、液壓教學實驗台,液壓教學實驗裝置,液壓教學實驗設備技術規格及主要參數：
最高壓力：63 kg/cm2，油泵YB1-6，排量為6毫升/轉（共2台）
電機的型號：Y90L-4（共2台）；功率：1.5Kw
轉速:1450轉/分
外形尺寸：長x寬x高 1390×600×1700（毫米）
三、液壓教學實驗台,液壓教學實驗裝置,液壓教學實驗設備技術水平及經濟效果：
該實驗台通過湖南大學、西安交通大學等許多大中專院校使用，能滿足教學要求，有利於教師把抽象的液壓理論通過實驗途徑形象地表述，提高了教學質量。
四、液壓教學實驗台,液壓教學實驗裝置,液壓教學實驗設備主要元件清單

序號	規格、型號	名稱	件數
1	YB1-6	葉片泵電機組	2套
2	Y1-10B	溢流閥組件	3套
3	34D-10B	電磁換向閥組件	2套
4	QI-10B	單向調速閥組件	1套
5	L-10B	節流閥組件	3套
6	23D-10B	電磁換向閥組件	2套
7	CY-YZ103	壓力傳感器組件	1套
8	22D-10B	電磁換向閥組件	1套
9	自製	油缸	2套
10	44L1-5W	功率表	1台
11	LC-A15	流量計	1台
12	XU-B50X100	濾油器	2隻
13	LS-3″	液位液溫計	1隻
14	Y-100	壓力表	4隻
15	自製	液壓站	1套

六、液壓教學實驗台,液壓教學實驗裝置,液壓教學實驗設備能進行以下調整及使用
1、調速係統實驗：
1)加載油缸的調整：
2)進油節流調速：
3)回油節流調速：
4)旁路節流調速：
5)調速閥進油節流調速：
6)調速閥回油調速：
2、油泵特性實驗：
3、溢流閥的動靜態性能實驗：
七、液壓教學實驗台,液壓教學實驗裝置,液壓教學實驗設備試車步驟
1、調整油泵方向（泵應無異常噪音及進空氣聲）。
2、油泵性能實驗：
啟動油泵，調溢流閥安全壓力，然後用節流閥調整壓力，測出流量，記錄數據，算出η容值，η容應≥80%。
3、溢流閥靜、動特性試驗：
A、靜特性
①、調壓範圍0.5～6.3MPa。
要求壓力表指針應平穩上升，不得有尖叫聲。
②、壓力振擺≤0.2MPa閥至6.3MPa，觀其值不大於0.2 MPa。
③、壓力偏移   小於0.2MPa
調閥至6.3MPa，1分鍾內觀其值。
④、內泄漏量   不大於75ml/min。
調被試閥至全閉，再調至6.3MPa，觀其值。
⑤、遠程控製
⑥、起閉特性     開啟壓力5.3MPa
閉合壓力5.0MPa
B、動特性（型式試驗做）
壓力傳感器接示波儀，調試壓力閥壓力至6.3MPa，卸壓過和升壓，拍成照片出示過度過程時間，壓力超調及振動次數。
4、油缸速度負載特性試驗
a、對速度缸進行加載，加載壓力分別為“0” “0.5” “1.0” “1.5” “2.0” “2.5”MPa。
b、①進油節流調速
進油節流閥調到第一開度，壓力閥調速度缸壓力，使速度缸往複運動，然後根據上述6種壓力加載油缸加載，分別記錄其速度。
注：加載缸改變加載壓力時，調定的節流閥開度不允許動，直至6組作完。
②回油節流調速
進油節流閥開到最大位置，回油節流閥開到某一開度，切換閥可使速度缸往複運動，加載缸分 6種壓力加載，記錄其速度。
③旁路節流調速
關閉調速閥，進出口節流閥開啟到最大位置，將旁路節流閥調到某一開度，切換閥使速度缸往複運動，加載缸分 6種壓力加載，記錄其運動速度。（允許隻作出5點，也可緊縮加載壓力點0、2.5、5 、7.5、10、12.5）
④進油調速閥調速
進油調速閥到某一開度，切換電磁閥使速度缸往複運動頂加載缸，加載缸加載壓力分6點加載，記錄各點速度，打開壓力表看調速閥內穩壓閥，節流閥前後壓力變化情況，加深理解調速閥性能原理。
c、根據以上實測數據，畫出速度負載特性曲線圖，填表備案。
